| Brand Name: | GEZHI or OEM |
| رقم الطراز: | NGS/GPON-SA |
| الـ MOQ: | 1ص |
| السعر: | قابل للتفاوض |
| Payment Terms: | T/T، ويسترن يونيون |

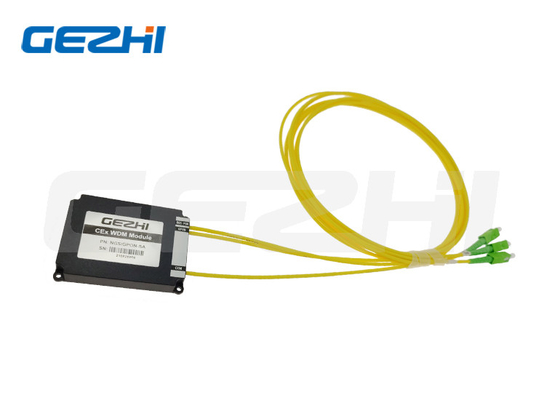

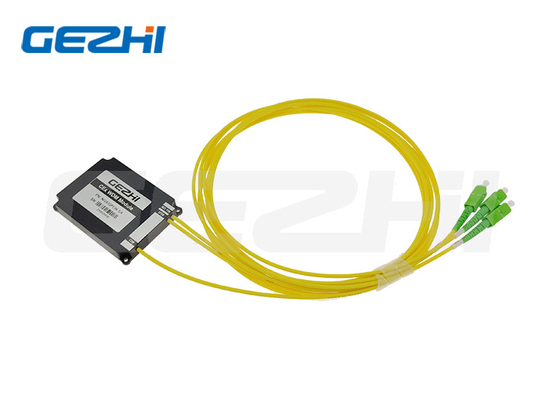

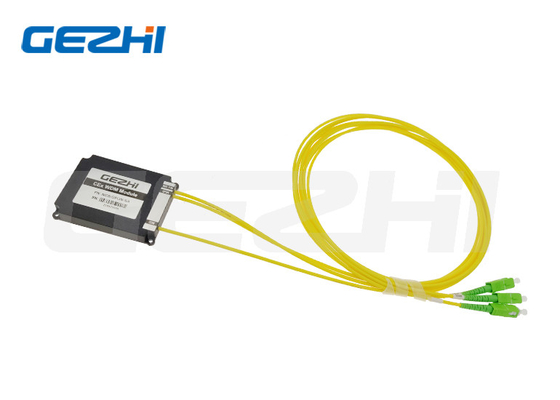

وحدة CEx WDM1r متوافقة مع RoHS،NGS-PON GPON لشبكات الاتصالات الضوئية
وصف المنتج
عنصر التعايش (CEx) من مضاعف xWDM / xPON هو جهاز WDM واحد للجمع بين خدمات G-PON FTTH الحالية مع تقنيات XGS-PON والجيل التالي NG-PON2 الناشئة.أطوال الموجات الإضافية مع عنصر التعايش تشمل RF، نقطة إلى نقطة (PtP) ، ومراقبة OTDR.984.5.
وتضمن المكونات عالية الجودة استقرار تشغيل عال جداً لمختلفات xWDM / xPON في النطاق الطيفي بأكمله واستقرار حراري مثالي. GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requestedالمكونات البصرية المتميزة والاتصال عالية الجودة تضمن أداءً متفوقًا وأقل خسارة وموثوقية شبكة قوية.
|
الخصائص انخفاض خسارة الإدراج عزل القناة العالي متوافقة مع RoHS متوفرة مع وظائف مخصصة |
التطبيقات أنظمة WDM نظام PON شبكات الوصول FTTH شبكات الاتصالات الضوئية |
طول الموجة من المزدوج Elemet التعايش (CEx)
| البروتوكول/الخدمة | طول الموجة |
| نطاق G-PON | 1290~1330, 1480~1500nm |
| نطاق XGS-PON | 1260~1280، 1575~1580nm |
| النطاق NG-PON2 | 1524~1544، 1596~1625 |
| شريط الفيديو اللاسلكي | 1540 ~ 1565nm |
| النطاق PtP WDM-PON | 1610 ~ 1625nm |
| شريط مراقبة OTDR | 1640 - 1660nm |
المواصفات
| جهاز CEx Multiplexer | البروتوكول/الخدمة | النطاق الطيفي | الحد الأقصى لفقدان الإدراج | العزلة |
| CEx01 | GPON | 1290-1330 و 1480-1500nm | 0.8 ديسيبل | ≥30 ديسيبل |
| إيه جي إيه | 1260-1280 & 1572-1650nm | 1.0dB | ≥16dB | |
| CEx02 | GPON | 1290-1330 و 1480-1500nm | 0.8 ديسيبل | ≥30 ديسيبل |
| XGS-PON | 1260-1280 و 1575-1580nm | 1. 1 ديسيبل | ≥30 ديسيبل | |
| CEx03 | GPON | 1290-1330 و 1480-1500nm | 0.8 ديسيبل | ≥30 ديسيبل |
| XGS-PON | 1260-1280 و 1575-1580nm | 1. 1 ديسيبل | ≥30 ديسيبل | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4 ديسيبل | ≥16dB | |
| CEx04 | GPON | 1290-1330 و 1480-1500nm | 0.8 ديسيبل | ≥30 ديسيبل |
| XGS-PON | 1260-1280 و 1575-1580nm | 1. 1 ديسيبل | ≥30 ديسيبل | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4 ديسيبل | ≥25dB | |
| CEx05 | GPON | 1290-1330 و 1480-1500nm | 0.8 ديسيبل | ≥30 ديسيبل |
| XGS-PON | 1260-1280 و 1575-1580nm | 1. 1 ديسيبل | ≥30 ديسيبل | |
| فيديو RF | 1540-1565nm | 1.4 ديسيبل | ≥30 ديسيبل | |
| CEx06 | GPON | 1290-1330 و 1480-1500nm | 0.8 ديسيبل | ≥30 ديسيبل |
| XGS-PON | 1260-1280 و 1575-1580nm | 1. 1 ديسيبل | ≥30 ديسيبل | |
| فيديو RF | 1540-1565nm | 1.7 ديسيبل | ≥30 ديسيبل | |
| مراقبة OTDR | 1640-1660nm | 1.4 ديسيبل | ≥30 ديسيبل | |
| CEx07 | G-PON | 1290-1330 و 1480-1500nm | 0.8 ديسيبل | ≥30 ديسيبل |
| XGS-PON | 1260-1280 و 1575-1580nm | 1. 1 ديسيبل | ≥30 ديسيبل | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4 ديسيبل | ≥25dB | |
| فيديو RF | 1540-1565nm | 2.0dB | ≥30 ديسيبل | |
| PtP WDM-PON | 1610-1625nm | 1.7 ديسيبل | ≥30 ديسيبل | |
| CEx08 | G-PON | 1290-1330 و 1480-1500nm | 0.8 ديسيبل | ≥30 ديسيبل |
| XGS-PON | 1260-1280 و 1575-1580nm | 1. 1 ديسيبل | ≥30 ديسيبل | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4 ديسيبل | ≥25dB | |
| مراقبة OTDR | 1640-1660nm | 1.7 ديسيبل | ≥30 ديسيبل | |
| PtP WDM-PON | 1610-1625nm | 2.0dB | ≥30 ديسيبل | |
| فيديو RF | 1540-1565nm | 2.3 ديسيبل | ≥30 ديسيبل |
ملاحظة: المواصفات المخصصة متوفرة.
المواصفات المذكورة أعلاه لا تشمل فقدان الاتصالات.
مواصفات أخرى
| المعلم | الوحدة | القيمة |
| PDL | ديسيبل | ≤0.2 |
| التوجيه | ديسيبل | ≥50 |
| خسارة العائد | ديسيبل | ≥50 |
| درجة حرارة العمل | °C | -10~+70 |
| درجة حرارة التخزين | °C | -40~+85 |
| الطاقة البصرية | mW | 300 |
| نوع الألياف | / | ألياف الكورنيج المتطرفة (G657.A1) |
معلومات الطلب
| النموذج | التكوين | نوع الحزمة | نوع الكابل | طول الألياف | المرفق |
|
CEx01 CEx02 CEx03 CEx04 CEx05 CEx06 CEx07 CEx08 S = تحديد |
1=1وحدة مزيج 2=2وحدة مزيج 3=3وحدة مزيج 4=4وحدة مزيج S = تحديد |
A0 = صندوق ABS 80x60x12mm A1=صندوق ABS 100x80x10mm A2 = صندوق ABS 120x80x18mm A3 = مربع ABS 140x115x15mm L1=LGX 129*29*130mm L2=LGX إدراج في 2slot رف L4=LGX إدراج في رف 4slot R1=19" 1 U رف R2=2سلاوت 19′′1U رف R4=4سلاوت 19′′1U رف X = مخصصة
|
00=لا يوجد 09=900um أنبوب فضفاض |
00=لا يوجد 05=0.5m 10=1.0m |
00=لا شيء LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S = تحديد |

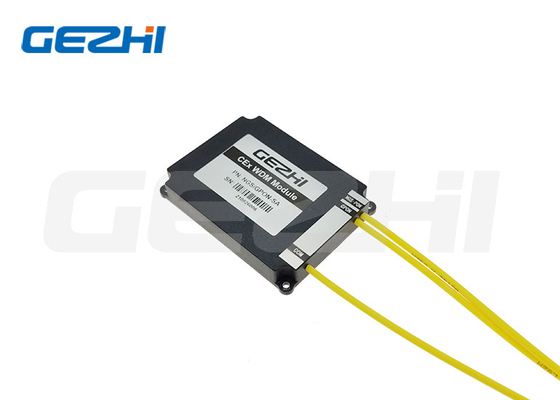

وحدة CEx Multiplexer حزمة صندوق ABS
حزمة CEx Multiplexer Rackmount
|
|
