| الاسم التجاري: | Gezhi or OEM |
| رقم الطراز: | 48 CH-AAWG DWDM |
| الـ MOQ: | قطعة واحدة |
| السعر: | USD >= 1 pieces $10.00 |
| موعد التسليم: | 7 أيام |
وصف المنتج

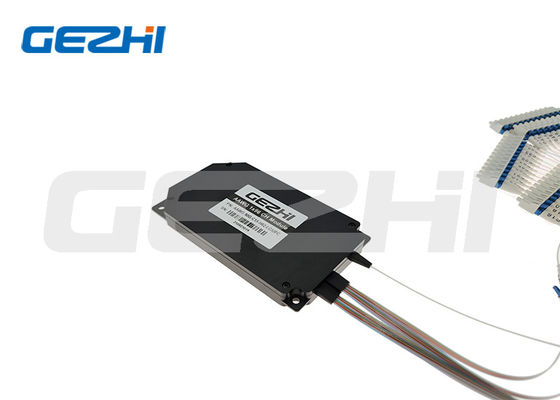

وحدة 48CH 100g DWDM Athermal AWG لشبكات DWDM
تعد وحدة AAWG DWDM (شبكة الدليل الموجي الحراري لتقسيم الطول الموجي الكثيف) عبارة عن وحدات WDM سلبية تمامًا تعتمد على تقنية مستوية السيليكا على السيليكون والتي لا تتطلب أي طاقة كهربائية أو برامج. تعمل عند 50 جيجا هرتز أو 100 جيجا هرتز لتباعد القنوات بين أطوال موجات ITU Grid DWDM من 1526 نانومتر إلى 1565 نانومتر. يمكن استخدام AAWG DWDM لاستبدال نوع المرشح DWDM Mux DeMux في الحالات التي لا تتوفر فيها الطاقة.
ميزة
انخفاض فقدان الإدراج وانخفاض PDL
عزلة عالية
متوفر حتى 96 قناة بتصميم مدمج
موثوقية عالية واستقرار عالي
Telcordia GR-1209-CORE وGR-1221-CORE متوافقان
متوافق مع RoHS
المؤشر الفني
| المعلمة | وحدة | وحدة AAWG | ||||||||||
| قناة | الفصل | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| تباعد القنوات | غيغاهرتز | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| نوع الشريحة | -- | نوع غاوسي | نوع علوي مسطح | |||||||||
| عرض النطاق الترددي للقناة 1 ديسيبل | نانومتر | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 | |
| عرض النطاق الترددي للقناة 3 ديسيبل | نانومتر | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 | |
| فقدان الإدراج | ديسيبل | <4.5 | <4.5 | <4.5 | <6.5 | <6.5 | <5.5 | <5.5 | <5.5 | <7.0 | <7.0 | |
| الحديث المتبادل المجاور | ديسيبل | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| الحديث المتبادل غير المتجاورة | ديسيبل | > 30 | > 30 | > 30 | >27 | >27 | > 30 | > 30 | > 30 | >27 | >27 | |
| إجمالي الحديث المتبادل | ديسيبل | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| خسارة العودة | ديسيبل | > 40 | ||||||||||
| تموج | ديسيبل | <0.7 | ||||||||||
| بدل | ديسيبل | <0.5 | ||||||||||
| بي إم دي | ملاحظة | <0.5 | ||||||||||
| التشتت اللوني | ملاحظة / نانومتر | ±20 | ||||||||||
| درجة حرارة التشغيل | درجه مئوية | -5~+65 | ||||||||||
| درجة حرارة التخزين | درجه مئوية | -40~+85 | ||||||||||
نوع الشريحةوحدة AWG الحرارية
نوع غاوسي
انخفاض فقدان الإدراج، والعزلة العالية
نوع علوي مسطح
نطاق عمل واسع، استقرار عالي للإشارة
طلب المعلومات AAWG-XXG-XX-XXX-XX-XXXX-XX-طول موجي مخصص
| أوغ | قناة | إعدادات | نوع AWG | طَرد | طول ألياف COM |
الشريط/مروحة طول الألياف |
موصل |
|
050 جرام 100 جرام 200 جرام |
32 = 32 ساعة 40=40 ساعة 48 = 48 ساعة 80 = 80 ساعة 96 = 96 ساعة س=حدد |
S = ألياف واحدة D = الألياف المزدوجة
|
F=مسطحة G = غاوسي |
ب=صندوق معدني R = 19 بوصة 1U Rackmount س=حدد |
05=0.5م 10 = 1.0 م س=حدد |
0505=0.5 م/0.5 م 1010 = 1.0 م/1.0 م |
00=لا شيء ليرة لبنانية = لك / أويك لا = لك / أبك SP=SC/UPC SA=SC/APC FP = FC/UPC اتحاد كرة القدم = FC/APC س=حدد |
س1:هل يمكنني الحصول على عينة من الطلب؟ ما هو موك الخاص بك؟
|
|
