| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 12CH-CWDM-M |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

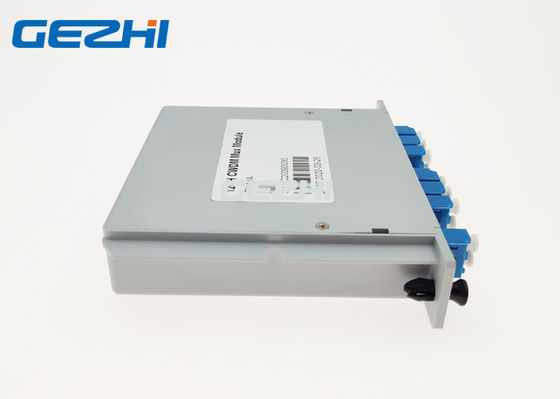

أدخل النوع 12 قناة CWDM Mux Module 1271 ~ 1571nm
GEZHI 12 قناة CWDM Mux Module تعتمد على تقنية الترشيح العازلة للأغشية الرقيقة والتي مع حزمة إدراج نوع ABS متصلة بمحول LC / UPC.يبلغ الطول الموجي لوحدة GEZHI 12 Channel CWDM Mux من 1271 نانومتر إلى 1571 نانومتر ، الإرسال على ليف بصري واحد مع فقدان إدخال ارتباط ثلاثي الأبعاد فقط.تتميز وحدة الإدخال من نوع 12 قناة CWDM Mux بعزل عالي للقناة وبالتالي يمكن استخدامها في نظام ثنائي الاتجاه.يمكن استخدام الوحدة كمُعدِّم إرسال أو مُزيل تعدد إرسال.
المميزات
فقدان إدخال منخفض
12 قناة لكل ليف
ثنائي الاتجاه
يمكن إدخاله على معدات الرف 3U
يمكن استخدامه كمُعدِّد إرسال أو معدد إرسال
التطبيقات
شبكات الفيديو البصرية
تطبيق خلوي
إنتاج الحدث
مراقبة الخط
شبكات الألياف المظلمة
[عدل]شبكات CWDM
شبكات مساهمة البث
تخصيص
|
معامل |
وحدة |
1 × 12 وحدة CWDM | ||
| مسك | Demux | |||
| طول موجة القناة | نانومتر |
1271 ~ 1571 نانومتر |
||
|
الطول الموجي المركزي |
نانومتر | ± 0.5 | ||
| قناة التباعد | نانومتر | 20 | ||
|
قناة المرور |
نانومتر | > 14 | ||
| خسارة الإدراج القصوى | ديسيبل | <3.0 | <3.0 | |
| تموج القناة | ديسيبل | 0.3 | ||
|
عزل |
متاخم | ديسيبل | > 30 | |
| غير مجاور | ديسيبل | > 40 | ||
|
درجة حرارة فقدان القصور |
ديسيبل / ℃ |
<0.005 |
||
|
درجة حرارة الطول الموجي |
نانومتر / ℃ |
<0.002 | ||
|
استقطاب تابع |
ديسيبل | <0.1 | ||
|
وضع الاستقطاب |
ديسيبل | <0.1 | ||
| الاتجاهية | ديسيبل | > 50 | ||
| تعويض الخساره | ديسيبل | > 45 | ||
| التعامل مع الطاقة القصوى | ميغاواط | 300 | ||
| درجة حرارة التشغيل | ℃ | -5 ~ + 75 | ||
| درجة حرارة التخزين | ℃ | -40 ~ 85 | ||
| البعد الحزمة | مم | طول 130 × 100 × 125 | ||
ملاحظة: 1. التخصيص متاح.
2. محدد بموصل
معلومات الطلبية
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| عدد القنوات | نوع الوحدة | نوع الكبل | طول الألياف | موصل الإدخال |
انتاج | موصل |
|||||||
| CWDM | 01 = 1 قناة 02 = 2 قناة 03 = 3 قناة 04 = 4 قناة ...... 16 = 16 قناة 17 = 17 القناة 18 = 18 القناة |
0 = 100x80x10 مم 1 = 142x102x14.5 ملم 2 = صندوق LGX 3 = 19 ″ 1U رف س = أخرى |
00 = لا شيء 09 = 900um أنبوب فضفاض 20 = 2.0 مم 30 = 3.0 مم |
05 = 0.5 م 10 = 1.0 م 15 = 1.5 م 30 = 3.0 م 40 = 4.0 م 50 = 5.0 م ...... |
0 = لا شيء LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = مخصص |
0 = لا شيء |
تصفية المتتالية
إدراج النوع 12CH CWDM Mux module
|
|
