| Brand Name: | Gezhi or OEM |
| رقم الطراز: | 48 CH-AAWG DWDM |
| الـ MOQ: | قطعة واحدة |
| السعر: | USD >= 1 pieces $10.00 |
| Delivery Time: | 7 أيام |
وصف المنتج

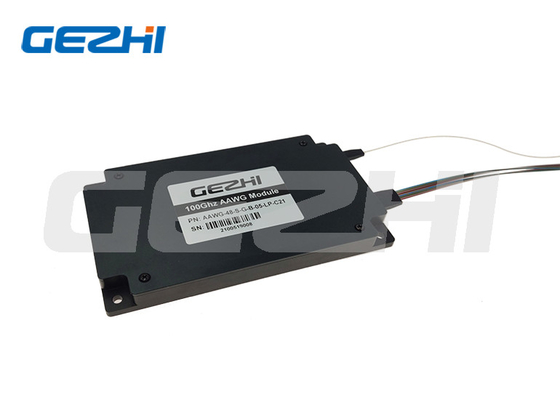

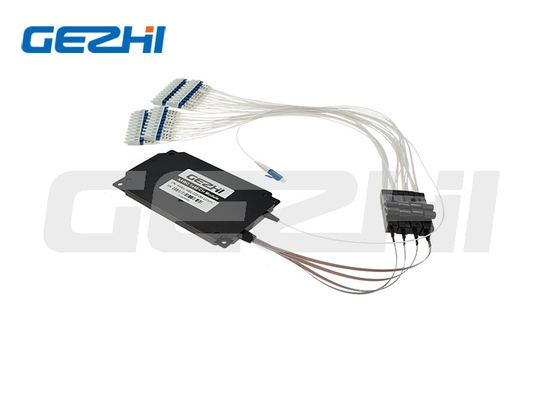

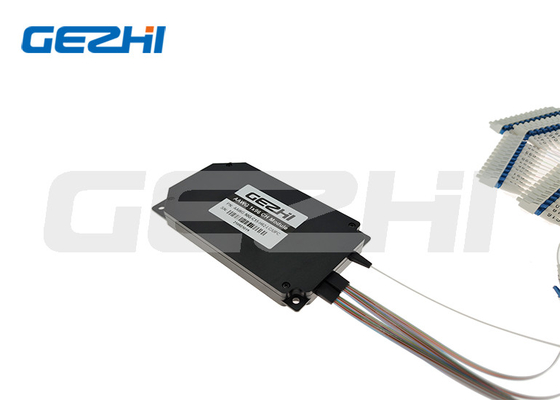

48CH 100g DWDM وحدة AWG الحرارية لشبكات DWDM
The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and software. يعمل على 50GHz أو 100GHz قناة الفاصل بين أطوال موجات DWDM شبكة الاتحاد الدولي للاتصالات من 1526nm إلى 1565nm. يمكن استخدام AAWG DWDM لتحل محل DWDM Mux DeMux من نوع المرشح في الحالات التي تتوفر فيها الطاقة.
السمة
انخفاض خسارة الإدراج وانخفاض PDL
العزل العالي
متاحة حتى 96 قناة مع تصميم مضغوط
موثوقية عالية واستقرار عال
تتوافق مع Telcordia GR-1209-CORE و GR-1221-CORE
متوافقة مع RoHS
المؤشر الفني
| المعلم | الوحدة | وحدة AAWG | ||||||||||
| القناة | (CH) | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| المسافة بين القنوات | غيغاهرتز | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| نوع الشريحة | ... | النوع الغاوسي | النوع المسطح | |||||||||
| عرض النطاق الترددي للقناة 1dB | nm | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 | |
| عرض النطاق الترددي للقناة 3dB | nm | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 | |
| خسارة الإدراج | ديسيبل | <45 | <45 | <45 | <6.5 | <6.5 | <5.5 | <5.5 | <5.5 | <70 | <70 | |
| الصوت المتقاطع المجاور | ديسيبل | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| الصوت المتقاطع غير المجاور | ديسيبل | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| الإجمالي | ديسيبل | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| خسارة العائد | ديسيبل | >40 | ||||||||||
| (ريبل) | ديسيبل | <0.7 | ||||||||||
| PDL | ديسيبل | <0.5 | ||||||||||
| PMD | ps | <0.5 | ||||||||||
| التشتت اللون | أس/نيم | ± 20 | ||||||||||
| درجة حرارة العمل | °C | -5~+65 | ||||||||||
| درجة حرارة التخزين | °C | -40~+85 | ||||||||||
نوع الشريحةوحدة AWG غير الحرارية
النوع الغاوسي
انخفاض خسارة الإدراج، العزل العالي
النوع المسطح
نطاق عمل واسع، استقرار إشارة عالية
معلومات الطلب AAWG-XXG-XX-X-X-X-X-XX-XXXX-XX-طول موجة مخصص
| الـ AAWG | القناة | التكوين | نوع AWG | الحزمة | طول الألياف |
الشريط/المنشط طول الألياف |
المرفق |
|
050G 100G 200G |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S = تحديد |
S=ألياف واحدة D=ألياف مزدوجة
|
F=أعلى مسطح G=غاوسي |
B=صندوق معدني R=19 ¥1U ريك ماونت S = تحديد |
05=0.5m 10=1.0m S = تحديد |
0505 = 0.5m/0.5m 1010=1.0m/1.0m |
00=لا شيء LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S = تحديد |
س1:هل يمكنني الحصول على طلب عينة؟ ما هو مقدار الطلب الخاص بك؟
|
|
