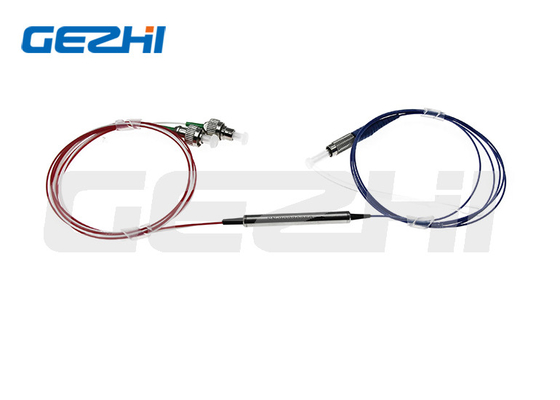

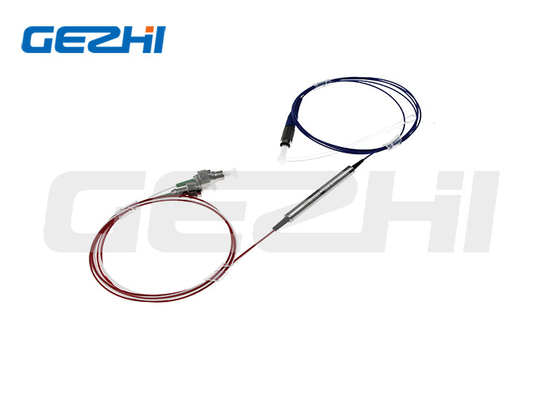

عازلات البصرية المكونة من ميكرو أوبتيك C + L ذات 3 منافذ L FC / PC حلقات الألياف البصرية ذات الوضع الواحد

Name: عازلات البصرية المكونة من ميكرو أوبتيك C + L ذات 3 منافذ L FC / PC حلقات الألياف البصرية ذات الوضع الواحد
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: جهاز تدوير ضوئي ذو 3 منافذ AA
Price: قابل للتفاوض USD
Availability: InStock

Brand Name:	Gezhi or OEM
رقم الطراز:	جهاز تدوير ضوئي ذو 3 منافذ AA
الـ MOQ:	قطعة واحدة
السعر:	USD >= 1 pieces $46
Delivery Time:	7 أيام

معلومات مفصلة

Product Description

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE RoHS,ISO9001

عزل القناة الدنيا (ديسيبل):

> 40

خسارة العودة (ديسيبل):

> 50

درجة حرارة التشغيل (درجة مئوية):

0 ~ +70

درجة حرارة التخزين (درجة مئوية):

-40 ~ +85

التطبيق:

نظام الكيبل التلفزيوني

تفاصيل التغليف:

الصندوق الداخلي، الكرتون

القدرة على العرض:

1000 قطعة / قطعة يوميا

إبراز:

عازلات بصرية ذات 3 منافذ

أجهزة تدوير ألياف بصرية

Product Description

3 الميناءمجموعة C+Lمحرك الدوران البصري غير الحساس للتقطيب

غزي يستخدم الدائرة الضوئية غير الحساسة للتقطيب تصاميم خاصة وتغليف البصريات الميكروية للاتصال المعدني. إنه يوفر خسارة إدراج منخفضة، عزل واسع النطاق عال، PDL منخفض،استقرار درجة حرارة ممتازة ومسار بصري خال من البوكسييمكن استخدامه لإضافة طول الموجة / انخفاض، تعويض التشتت وتطبيق EDFA.

السمة

* Lخسارة الإدراج

*عزل واسع النطاق

*PDL منخفضة

* الحزمة المدمجة

*استقرار عالية وموثوقية

*خالية من الايبوكسي على المسار البصري

التطبيق

*مكبر بصري

*شبكة منطقة المترو

*طول الموجة إضافة / إسقاط

*تعويض التشتت

*الاتصالات الثنائية الاتجاه

عازلات البصرية المكونة من ميكرو أوبتيك C + L ذات 3 منافذ L FC / PC حلقات الألياف البصرية ذات الوضع الواحد 0

المعلم التقني

المعلم		الدرجة P
التكوين		الميناء 1 إلى الميناء 2 إلى الميناء 3
طول موجة العملية (nm)		1525 إلى 1610
العزل (dB)	نموذجي	0.8
	أقصى	1.0
العزل النموذجي (dB)		50
الحد الأدنى للعزلة (dB)		35
الكلام المتقاطع (dB)		≥50
الخسارة المعتمدة على الاستقطاب (dB)		<0.2
وضع الاستقطاب التشتت		<0.1
خسارة العائد(ديسيبل)		≥50
الطاقة المعالجة (mW)		500
درجة حرارة التشغيل (°C)		-5~+75
درجة حرارة التخزين (°C)		-40~+85
أبعاد العبوة (ملم)		Φ5.5xL50 أوΦ5.5xL63

معلومات الطلب

إكس

القرن العشرين

إكس

القرن العشرين

الميناء

طول الموجة

الدرجة

نوع الألياف

طول الألياف

رابط الدخول / الخروج

3=3 الميناء

CL=C+L النطاق 1525~1610nm

الدرجة P=P

1= الألياف العارية

2=900um

أنبوب فضفاض

1=1 متر

2=2 متر

0=لا شيء

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=ST

6=LC

S = تحديد

مخطط التطبيق

كما تظهر الصورة: يتم ربط قنوات DWDM المدخلة في الميناء 1 من الجهاز مع جهاز FBG متصل بالميناء 2.طول الموجة الواحد المنعكس من FBG ثم يعود إلى الدائرة في الميناء 2 ويتم توجيه وفقا لذلك إلى الميناء 3الإشارات المتبقية تمر عبر FBG وتخرج على الألياف العليا.

يستخدم الدوران لإسقاط قناة بصرية من نظام DWDM باستخدام Fiber Bragg Grating.

Fiber Optical Circulator Passive Components 3 Ports 1310nm or 1550nm

كما تظهر الصورة: يقع دوائر في كلا الطرفين من الألياف. كل دوائر تعمل لإضافة إشارة في اتجاه واحد مع إزالة الإشارة في الاتجاه الآخر. انظر إلى المثال على اليسار.

يمكن استخدام جهاز التداول لإرسال إشارات بصرية من خلال ألياف واحدة في اتجاهين.

Fiber Optical Circulator Passive Components 3 Ports 1310nm or 1550nm

البعد

Fiber Optical Circulator Passive Components 3 Ports 1310nm or 1550nm

الأسئلة الشائعة

س1:هل يمكنني الحصول على طلب عينة؟ ما هو مقدار الطلب الخاص بك؟

A1: نرحب بطلب العينة لاختبار وتحقق من الجودة. نحن لاMOQ، عينة 1pcs متوفرة.أيضاً عينات مختلطة مقبولة.

س2: ما هو الوقت المحدد؟

الجواب: الوقت المعتاد هو حوالي أسبوع.بالنسبة للكميات الكبيرة والمنتجات الخاصة، يرجى التحقق من وقت التسليم مع ممثل المبيعات لدينا.لكننا نحافظ على مخزون لبعض المنتجاتيمكن شحن 1-3 أيام بعد استلام الدفع.

السؤال 3:ما هي شروط الدفع؟

A3: مدة الدفع: T / T، Paypal،"ويسترن يونيون"الدفع النقدي، علي بابا الخ

س4: ما هو وقت الضمان الخاص بك؟
الجواب 4: ضمان 3 سنوات.

س5: هل يمكنني استخدام شعارنا وسمتنا وملفنا؟
A5: نعم، يمكننا توفير خدمة OEM التي وفقا لمتطلباتك، تصميم الملصق المنتجات، شعار، PN، SN، حزمة.
