| Brand Name: | GEZHI or OEM |
| رقم الطراز: | التصحيح OS2XXX |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | / تي تي، ويسترن يونيون |

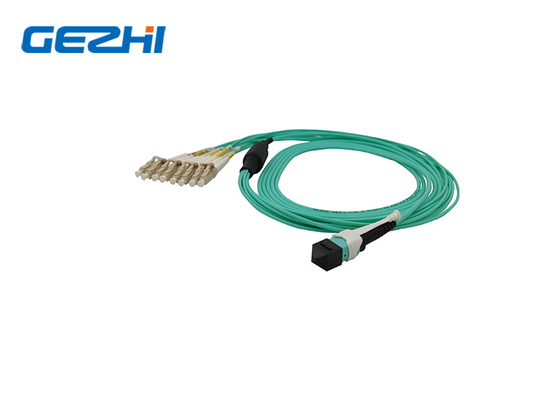

MPO OM3 كابل التصحيح سلك الألياف الضوئية كابل التصحيح 12 كابل Mpo Fiber
تستخدم مجموعة الاختراق الألياف البصرية لإنهاء كابل الألياف بصورة مباشرة. التصميم هو أنه يضم ويحمي الألياف العارية بعد تعرضها للكابلات الألياف البصرية الرئيسية. The 2mm tubing can hold fiber up to 900um diameter and it also provides the support when the fiber is terminated to the connector giving a stronger grip between the fiber and connector preventing any easy fiber breakageالمجموعة متوفرة في نوع 2 و 4 و 6 و 8 و 12 و 24 قلب. ويمكن لشركة Fiber Tek أيضا أن تقدم مجموعة اختراق مخصصة التي لم يتم ذكرها في ورقة البيانات هذه.
الخصائص
انخفاض خسارة الإدراج
PDL منخفضة
الحزمة المدمجة
استقرار عالية وموثوقية
خالية من الايبوكسي على المسار البصري
قوة عالية
المواصفات
| مستوى الأداء | المعيار | النخبة | ||||
| المرفق | الوضع | الوجه النهائي | IL ((max) (dB) | RL ((min) (dB) | IL ((max) (dB) | RL ((min) (dB) |
| MPO/MTP | MM OM4 | 8F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 |
| 12F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 8F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 12F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
معلومات الطلب
|
معلومات الطلب
| النوع | الوضع | عدد الألياف | القطبية | درجة | رابط A | الجهاز B | التلميع | الطول |
| PCMPO | 2=OS2 3=OM3 4=OM4 5=OM5 |
08=8 الألياف 12=12 الألياف 24=24 الألياف 36=3x12 الألياف 48=4x12 الألياف 96=8x12 الألياف 144=12x12 الألياف |
A=النوع A B=النوع B C=النوع C |
S = القياسية E = النخبة |
M= الذكور F = الإناث |
M= الذكور F = الإناث |
P=UPC A=APC |
01=1M 02=2M 05=5M 10=10M S = تحديد |
مخطط التطبيق
1. عدد الألياف المخصصة
2القطبية المخصصة
لإرسال البيانات بشكل صحيح عبر كابل الألياف، يجب أن تتطابق إشارة نقل الرابط (Tx) في نهاية واحدة من الكابل مع المستقبل المقابلة (Rx) في الطرف الآخر.الذي يحدد الاتجاه الذي تسافر الإشارة، هو التأكد من أن هذه المراسلات يتم الحفاظ عليها.قطبية الألياف هي أحد المجالات التي يبدو أنها تسبب الكثير من الارتباك في صناعتنا خاصة عندما يتعلق الأمر بحلول MPO متعددة الألياف المستخدمة في التطبيقات البصرية المتوازية.
كما تتضمن موصلات MPO مفتاحًا على الجانب العلوي من المصل ونقطة بيضاء على الجانب للإشارة إلى موقع الموقف 1. اتجاه المفتاح أمر بالغ الأهمية عندما يتعلق الأمر بالقطبية.
وهناك أيضا ثلاثة أنواع مختلفة من كابلات MPO نوع A، نوع B ونوع C كما هو موضح في الصور التالية:
3. موصلات مخصصة
عنّا
شهادتنا
التعبئة
AFQ
س1:هل يمكنني الحصول على طلب عينة؟ ما هو مقدار الطلب الخاص بك؟
الجواب: الوقت المعتاد هو حوالي أسبوع.بالنسبة للكميات الكبيرة والمنتجات الخاصة، يرجى التحقق من وقت التسليم مع ممثل المبيعات لدينا.لكننا نحافظ على مخزون لبعض المنتجاتيمكن شحن 1-3 أيام بعد استلام الدفع.
|
|
