| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | PCMPO-OM3- |
| الـ MOQ: | 1 قطعة |
| السعر: | US$28-US$68 |
| موعد التسليم: | 2-3 أسابيع |

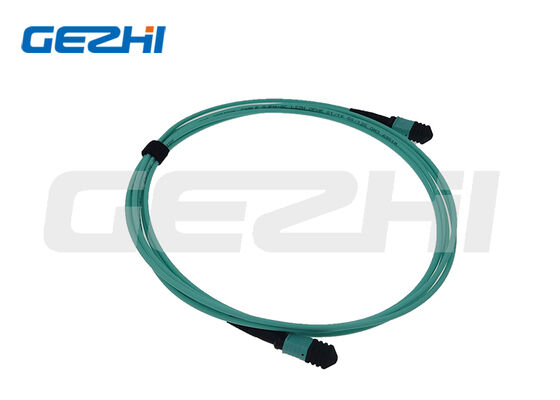

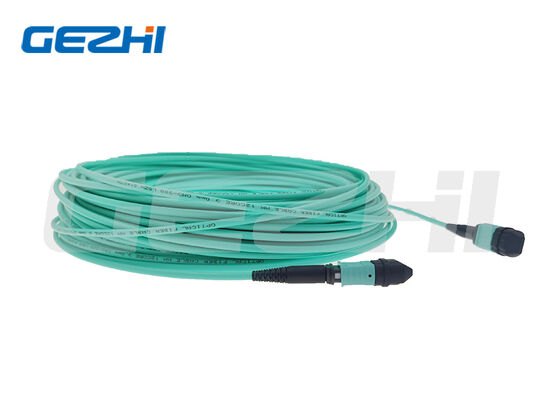

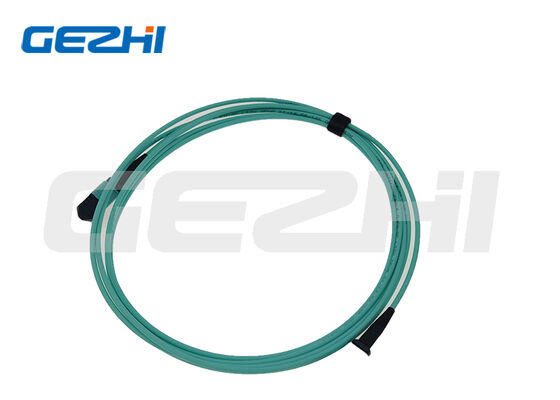

سلك التصحيح MPO OM3 (Multi-fiber Push-On) هو مجموعة متعددة الألياف تم بناؤها للبنية التحتية للشبكات متعددة الألياف ذات الكثافة العالية.اعتماد ألياف OM3 الليزر المُحسنة 50/125μm متعددة الأوضاع مع عرض النطاق الترددي 2000 MHz·km عند طول موجة 850nm، فإنه يوفر أداءً مستقراً لمستقبلات 40G-SR4 و 100G-SR4 القائمة على VCSEL في نطاق قصير.
نحن نقدم بناءين رئيسيين: سلك التشغيل المباشر MPO-MPO والسلك المتحرك MPO-LC / SC. جميع الكابلات تم اختبارها في المصنع بنسبة 100٪ لخسارة الإدراج ، وفقدان العودة ،التحقق من جودة الوجه النهائي والقطبية قبل الشحن، لتحقيق نشر plug-and-play وتقليل وقت التثبيت في الموقع. متوافقة جسديًا مع موصلات MTP® لربط الشبكة المرن.
| البند | المواصفات |
|---|---|
| نوع الألياف | OM3 متعدد الوسائط 50/125μm ، محسّنة بالليزر |
| عدد الألياف | 8F / 12F / 24F (متاحة حسب الطلب) |
| المرفق | MPO/MTP، رجل / امرأة |
| وجه النهاية | UPC |
| القطبية | النوع A / النوع B / النوع C |
| طول الموجة | 850 nm، 1300 nm |
| عرض النطاق | 2000 ميغاهرتز · كم @ 850nm |
| خسارة الإدراج | عادة ≤0.35 ديسيبل، ماكس ≤0.75 ديسيبل |
| خسارة العائد | UPC ≥30 ديسيبل |
| سترة الكابلات | LSZH / OFNP / PVC |
| لون السترة | أكوا |
| قطر الكابل | 3.0 ملم (جذع) ؛ 2.0 ملم (ساقي المروحة) |
| استمرارية التزاوج | ≥500 مرة |
| درجة حرارة العمل | -20°C ~ +70°C |
| النموذج المتاح | MPO-MPO Trunk؛ MPO-LC / SC Fan-Out Breakout |

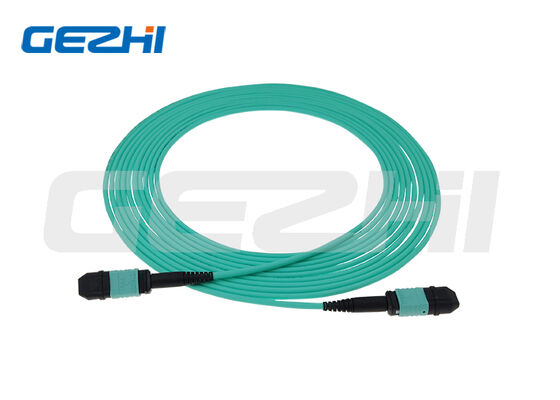

لدينا MPO OM3 كابل التصحيح هو الليزر-مُحسّنة متعددة الوسائط مُقَدّمة فيسبور كابل الجذع مع 50/125μm ألياف OM3، سترة المياه. متوفرة في MPO-MPO الجذع و MPO-LC مروحة-خارج الإصدارات الاختراق،تدعم 40G، 100G SR4 نقل بصري مواز قصير المدى لنشر مركز البيانات عالي الكثافة وشبكة المؤسسات. يتم دعم عدد الألياف المخصصة والقطبية ومواد السترة والطول.
|

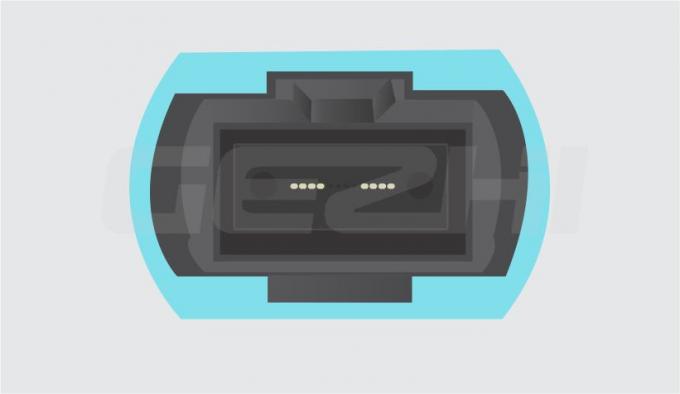

8 الألياف
تستخدم للاتصال المباشر 40G/100G QSFP+/QSFP28.
|

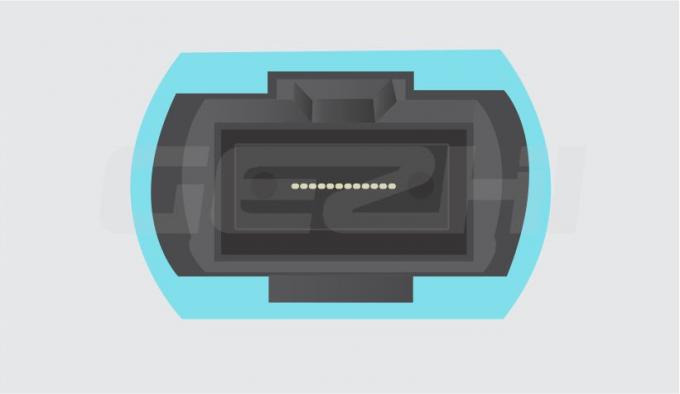

12-144 الألياف
تستخدم في كابلات الألياف الهيكلية ذات الكثافة العالية 10G/40G/100G.
|
 |
 |
لإرسال البيانات بشكل صحيح عبر كابل الألياف، يجب أن تتطابق إشارة نقل الرابط (Tx) في نهاية واحدة من الكابل مع المستقبل المقابلة (Rx) في الطرف الآخر. ودور القطبية،الذي يحدد الاتجاه الذي تسافر الإشارة، هو التأكد من أن هذه المراسلات يتم الحفاظ عليها.قطبية الألياف هي أحد المجالات التي يبدو أنها تسبب الكثير من الارتباك في صناعتنا خاصة عندما يتعلق الأمر بحلول MPO متعددة الألياف المستخدمة في التطبيقات البصرية المتوازية.
كما تتضمن مكونات MPO مفتاحًا على الجانب العلوي من المكون ونقطة بيضاء على الجانب للإشارة إلى موقع الموقف 1. يعتبر اتجاه المفتاح أمرًا حاسمًا عندما يتعلق الأمر بالقطبية.
وهناك أيضا ثلاثة أنواع مختلفة من كابلات MPO نوع A، نوع B ونوع C كما هو موضح في الصور التالية:
واجهات MPO على المعدات النشطة هي الذكور (مع الدبابيس) ، وتجنب تلف جهاز الاستقبال ، يجب أن تكون سلاسل التصحيح MPO أنثوية (بدون الدبابيس).
|
ذكر (مع إبرة) يتم ربط المرفق الذكورية إلى الجانب الإناث لتحويل المكيفات أو أشرطة الكاسيت أو لوحة الاتصال. |
أنثى (بدون إبرة) يمكن توصيل المرفق الأنثوي مباشرة إلى أجهزة الاستقبال أو غيرها من المرفقات الذكورية. |
| النوع | الوضع | عدد الألياف | القطبية | درجة | رابط A | الجهاز B | التلميع | الطول |
|---|---|---|---|---|---|---|---|---|
| PCMPO | OM3 | 08=8 الألياف 12=12 الألياف 24=24 الألياف 36=3x12 الألياف 48=4x12 الألياف 96=8x12 الألياف 144=12x12 الألياف |
A=النوع A B=النوع B C=النوع C |
S = القياسية E = النخبة |
M= الذكور F = الإناث |
M= الذكور F = الإناث |
P=UPC A=APC |
01=1M 02=2M 05=5M 10=10M S = تحديد |
ج: OM3 multimode يدعم 40G-SR4 حتى 100 متر، 100G-SR4 حتى 70 متر عند طول موجة 850nm. للوصول إلى أطول، يرجى اختيار OM4 أو OS2 الألياف أحادية الوضع.
ج: تستخدم التطبيقات متعددة الأوضاع في معظمها البولندي UPC. تم تصميم APC بشكل رئيسي للألياف أحادية الوضعية ، ولا ينصح بتطبيق APC في روابط OM3 متعددة الأوضاع.
ج: يجب أن يتطابق نوع القطبية A / B / C مع أجهزة الاستقبال الخاصة بك وكاسيت MPO. تأكد من متطلبات القطبية قبل وضع الطلبات. لا تربط أبدًا موصلات MPO الذكور إلى الذكور ، مما سيؤدي إلى تلف دبوس المرفق.
ج: MTP® هي نسخة مسجلة محسنة من مكون MPO. MPO و MTP متشابكان جسديًا ويمكن توصيلهما ببعضهما البعض مباشرة.
ج: نعم، الطول المخصص، وعدد الألياف، نوع الاختراق وتصنيف سترة متاحة للطلبات العينة والكتلة.
|
|
