| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | ربط fbt |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | / تي تي، ويسترن يونيون |

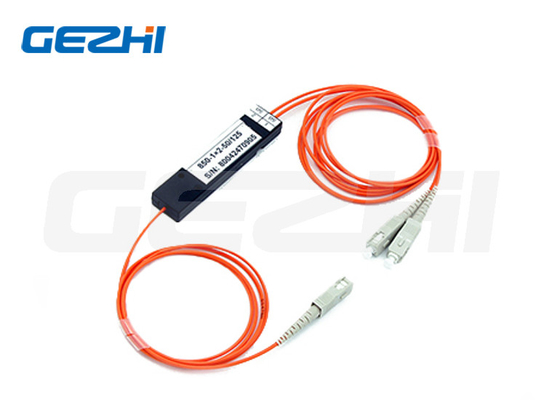

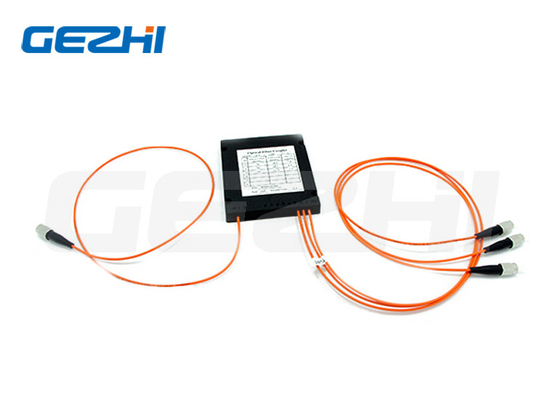

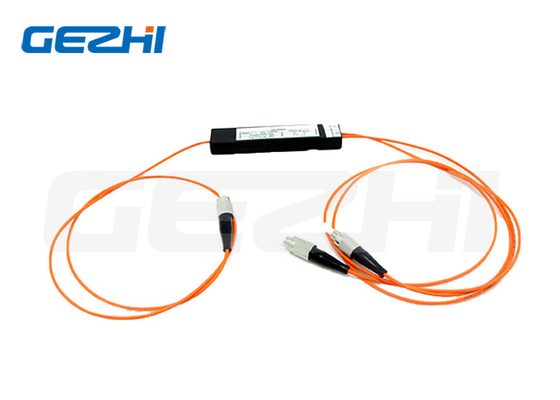

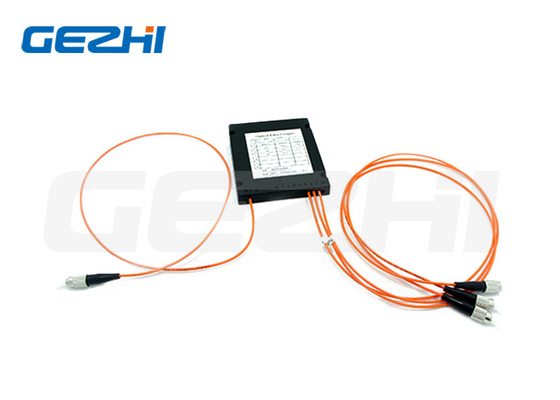

المصنع المعدل MM 62.5/125um 650nm 50/50 مقبل ألياف ضوئية
وصف المنتج
المزاحم المتصاعد البيكونيكي المذاب (FBT) ، يسمى أيضًا مزاحم FBT ، استنادًا إلى التكنولوجيا التقليدية ، وهو لتجميع ألياف ضوئية أو أكثر ،ومن ثم سحب مخروط آلة ذوبان تمتد، ومراقبة في الوقت الحقيقي التغيير في النسبة، متطلبات النسبة الطيفية بعد التمدد ذوبان، يحتفظ جانب واحد من الألياف (بقية قطع) كمدخول،الطرف الآخر هو مخرج متعدد القنوات.
كواحد من المكونات الرئيسية لشبكات GPON FTTx، optical splitters can be placed in the Central Office or in one of the distribution points (outdoor or indoor) because the FBT coupler are highly stable for multiport optical signal splitting with low insertion lossتم تصميم مقترحات FBT لتقسيم الطاقة واستخدامها في معدات الاتصالات والشبكات CATV ومعدات الاختبار.
المواصفات
| المعلم | أجهزة ربط الألياف القياسية متعددة الأوضاع | |
| نسبة الارتباط ((%) | 50/50 | |
| الدرجة | الدرجة P | درجة |
| الخسائر الزائدة (النموذجية) ((dB) | 0.7 | 1.0 |
| الحد الأقصى لخسارة الإدراج ((dB) | 4.2 | 4.5 |
| توحيد (ماكس.) ((dB) | 0.6 | 0.8 |
| التوجيهات ((min.) ((dB)) | 35 | |
| طول الموجة التشغيلية ((nm) | 800-1600 | |
| طول الموجة المركزي (nm) | 850 أو 1310 أو 1550 | |
| درجة حرارة التشغيل ((°C) | -20~+85 | |
| نوع الألياف | كورنينغ مولتمود 50/125، 62.5/125 | |
| طول ذيل الخنزير من الألياف ((m) | 1 متر أو طول مخصص | |
| تكوين الميناء | 1 × 2 أو 2 × 2 | |
| الأبعاد (ملم) | الحزمة D,E,G | |
مخطط تحويل نسبة الارتباط/خسارة الإدراج
| نسبة الارتباط | خسارة الإدراج | |
| نسبة الارتباط ((%) | الدرجة الممتازة | درجة |
| 40/60 | 5.2/3.3 | 5.6/37 |
| 30/70 | 6.5/2.6 | 7.0/3.0 |
| 20/80 | 8.4/2.0 | 8.8/2.5 |
| 10/90 | 11.8/15 | 12.3/2.0 |
* يقاس في حالة الوضع المستقر مع مصدر ضوء LED.
أبعاد الحزمة وأسلوب الذيل
| أسلوب الذيل: | |
| الحزمة D,E: | ألياف عارية 250UM |
| الحزمة F | ألياف عارية 250UM أو أنابيب فضفاضة 900UM |
| الحزمة G,H,I,J: | كابل 2mm، 3mm أو أنبوب 900um فضفاض |
صورة العلاقة بين خسارة الإدراج وطول الموجة ودرجة الحرارة
الخصائص
1خسارة ضئيلة
2تقسيم قوة موحد
3.حزمة صلبة ممتازة
4الاستقرار البيئي والميكانيكي
التطبيقات
1.FTTX (FTTP، FTTH، FTTN، FTTC)
2الشبكات البصرية السلبية (PON)
3شبكات المنطقة المحلية (LAN)
4أنظمة (كاتف) للتضخيم
5نظام المراقبة
|
|
