| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | ربط fbt |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$59-US$118 |
| شروط الدفع: | / تي تي، ويسترن يونيون |

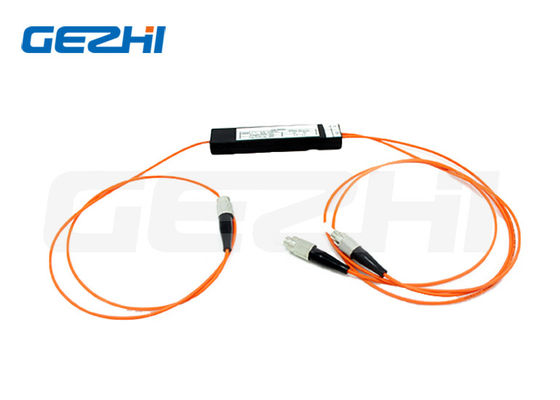

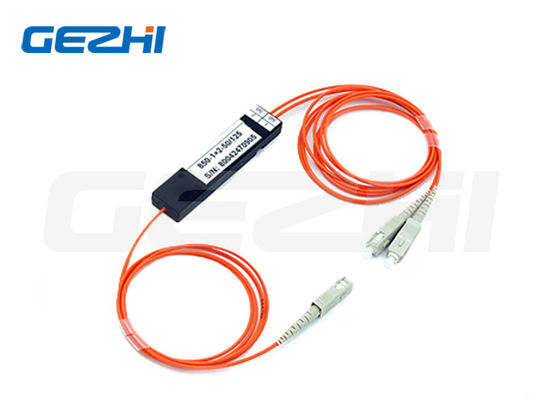

مقسم ألياف بصري مصنع متعدد الأوضاع MM 62.5/125um 650nm 50/50
يستخدم مقسم الشريط المخروطي المنصهر (FBT)، والذي يسمى أيضًا مقسم FBT، تقنية تقليدية حيث يتم تجميع اثنين أو أكثر من الألياف البصرية معًا وسحبها عبر آلة مخروطية للتمدد بالصهر. تتم مراقبة تغيير النسبة في الوقت الفعلي أثناء العملية. بعد التمدد بالصهر لتلبية متطلبات نسبة الطيف، يحتفظ أحد الجانبين بألياف واحدة (مع قطع الباقي) كمدخل، بينما يوفر الطرف الآخر مخرجًا متعدد القنوات.
كمكون رئيسي لشبكات GPON FTTx، يمكن نشر المقسمات البصرية في المكاتب المركزية أو نقاط التوزيع المختلفة (خارجية أو داخلية). توفر مقسمات FBT استقرارًا عاليًا لتقسيم الإشارات البصرية متعددة المنافذ مع خسارة إدخال منخفضة. تم تصميم هذه المقسمات لتقسيم الطاقة والتنصت في معدات الاتصالات، وشبكات CATV، ومعدات الاختبار.
| المعلمة | مقسمات الألياف القياسية متعددة الأوضاع |
|---|---|
| نسبة التقسيم (%) | 50/50 |
| الدرجة | درجة P | درجة A |
| خسارة زائدة (نموذجي) (ديسيبل) | 0.7 | 1.0 |
| أقصى خسارة إدخال (ديسيبل) | 4.2 | 4.5 |
| التوحيد (الأقصى) (ديسيبل) | 0.6 | 0.8 |
| التوجيه (الحد الأدنى) (ديسيبل) | 35 |
| طول الموجة التشغيلي (نانومتر) | 800-1600 |
| طول الموجة المركزي (نانومتر) | 850 أو 1310 أو 1550 |
| درجة حرارة التشغيل (درجة مئوية) | -20~+85 |
| نوع الألياف | Corning multimode 50/125, 62.5/125 |
| طول ذيل الألياف (متر) | 1 متر أو طول مخصص |
| تكوين المنفذ | 1×2 أو 2×2 |
| الأبعاد (مم) | الحزمة D,E,G |
| نسبة التقسيم | خسارة الإدخال |
|---|---|
| نسبة التقسيم (%) | درجة ممتازة | درجة A |
| 40/60 | 5.2/3.3 | 5.6/3.7 |
| 30/70 | 6.5/2.6 | 7.0/3.0 |
| 20/80 | 8.4/2.0 | 8.8/2.5 |
| 10/90 | 11.8/1.5 | 12.3/2.0 |
| الحزمة D: | أنبوب فولاذي مقاوم للصدأ 3 مم × 45 مم |
| الحزمة E: | أنبوب فولاذي مقاوم للصدأ 3 مم × 54 مم |
| الحزمة F: | أنبوب فولاذي مقاوم للصدأ 3 مم × 60 مم |

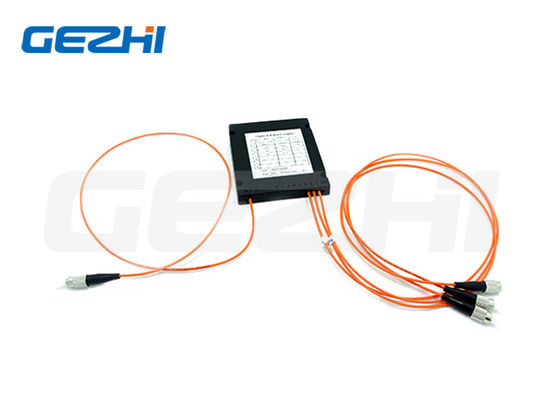

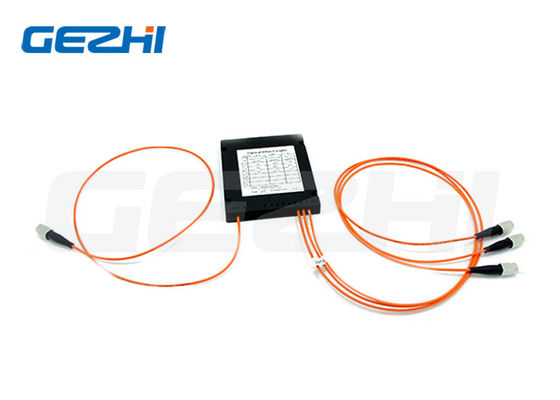

| الحزمة G: | علبة ABS 10 مم × 20 مم × 90 مم |
| الحزمة H: | علبة ABS 10 مم × 80 مم × 100 مم |
| الحزمة I: | علبة ABS 18 مم × 80 مم × 120 مم |
| الحزمة J: | علبة ABS 18 مم × 115 مم × 140 مم |
| الحزمة D,E: | ألياف عارية 250 ميكرومتر |
| الحزمة F: | ألياف عارية 250 ميكرومتر أو أنبوب فضفاض 900 ميكرومتر |
| الحزمة G,H,I,J: | كابل 2 مم، 3 مم أو أنبوب فضفاض 900 ميكرومتر |
|
|
