| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-PMC100x |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |
لمحة عامة عن المنتج

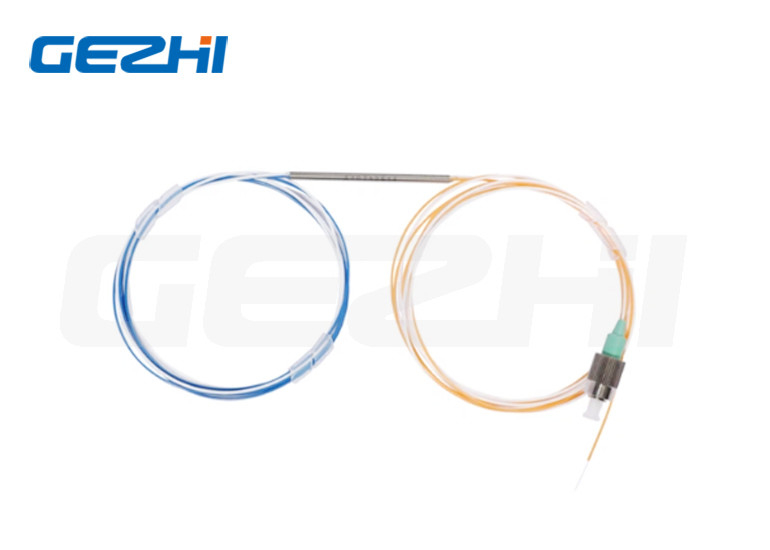

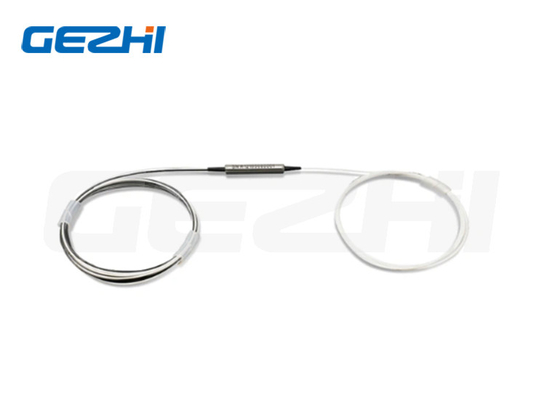

2x2 1064nm الاستقطاب الحفاظ على مقبلات لمضخم الألياف
عقدة PM
2x2 1064nm Polarization Maintaining Coupler هو مكون بصري يسمح بتقسيم أو الجمع بين الإشارات البصرية. على وجه التحديد ، لديه مدخلان ومخرجان ،وهي مصممة للحفاظ على حالة الاستقطاب من إشارات المدخلطول الموجة التشغيلية لهذا الارتباط هو 1064nm ، والذي يستخدم عادة في تطبيقات ليزر مختلفة.
نحن نقدم مجموعة من المزجات عالية الجودة للحفاظ على الاستقطاب للاستخدام في مختلف التطبيقات الألياف البصرية.تم تصميم هذه المفاصل لتقسيم أو الجمع بين الإشارات البصرية مع الحفاظ على حالة الاستقطاب للضوءمع عمليات التصنيع المتقدمة ومراقبة الجودة الصارمة، أوبتيكو قطبية الحفاظ على المربعات معروفة لأدائها الممتازة، متانة، وتكلفة منخفضة.
الخصائص والتطبيقات
| الخصائص | التطبيقات |
|
* انخفاض خسارة الإدراج * خسارة عائد عالية * نسبة الانقراض العالية |
* مكبرات الألياف * مراقبة الطاقة * أداة الألياف الضوئية |
المواصفات
| المعلمات | الوحدة | القيم | |||||||||||||||
| النوع | / | 1x2 أو 2x2 | |||||||||||||||
| طول الموجة المركزي | nm | 525 | 630 | 780 | 850 | 980 | |||||||||||
| نطاق طول الموجة العملي | nm | ±10 | ±10 | ± 15 | ± 15 | ± 20 | |||||||||||
| الخسارة الزائدة | ديسيبل | 1.2 | 0.6 | 0.6 | 0.6 | 0.5 | |||||||||||
| نسبة ربط النقرة | % | 1±0.5 ٪، 5±1.0 ٪، 10±2.0 ٪ و 50 ٪ | |||||||||||||||
| خسارة الإدراج | ديسيبل | IL المتعلقة بنسبة الارتباط | |||||||||||||||
| نسبة الانقراض | ديسيبل | 1x2:≥20 ؛ 2x2:≥18 | |||||||||||||||
| خسارة العائد | ديسيبل | ≥55 | |||||||||||||||
| أقصى قدر من الطاقة (CW) | W | 0.1 | 0.1 | 0.51 أو 3 | 0.51 أو 3 | 0.51 أو 3 | |||||||||||
| حمولة السحب | ن | ≤5 | |||||||||||||||
| درجة حرارة العمل | °C | -5~+75 | |||||||||||||||
| درجة حرارة التخزين | °C | -40~+85 | |||||||||||||||
| حجم الحزمة | ملم | φ3x54mm أو φ3x60mm | |||||||||||||||
| معدل التسامح في نسبة الارتباط | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ± 0.5 | ± 0.6 | ± 10 | ± 15 | ± 20 | ± 25 | ±30 | ±35 | ||||||||||
| طول الموجة: | 525=525nm؛ 630=630nm؛ 780=780nm؛ 850=850nm؛ 980=980nm؛ S=تحديد |
| نوع التكوين: | 12=1x2، 22=2x2 |
| نسبة الارتباط: | 50=50/50؛ 40=40/60؛ 30=30/70؛ 20=:20/80؛ 10=10/90؛ 01=1/99; S=تحديد |
| 4نوع الألياف: | PM460-HP؛ PM630-HP؛ PM780؛ PM980؛ S = تحديد |
| 5معالجة الطاقة: | 0L=0.5W؛ 01=1W؛ 02=2W |
| 6أبعاد العبوة: | S2=3.0x54mm؛ S3=3.0x60mm؛ S=تحديد |
| 7نوع الذيل: | 00=ألياف عارية؛ 09=900um أنبوب فضفاض |
| طول الألياف: | 08=0.8m؛ 10=1m؛ S=حدد |
| 9نوع الجهاز: | FA=FC/APC؛ FP=FC/UPC؛ SA=SC/APC؛ SP=SC/UPC؛ S=حدد |
|
|
