| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-PLC100x |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |
لمحة عامة عن المنتج

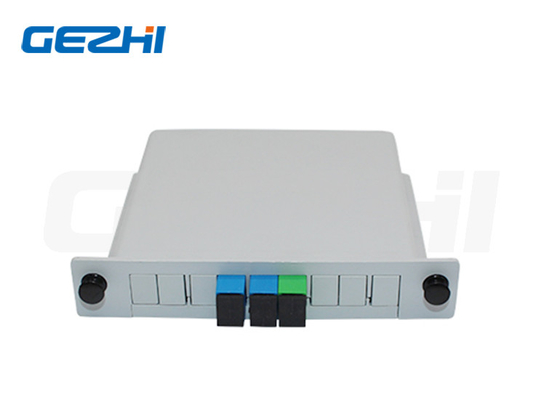

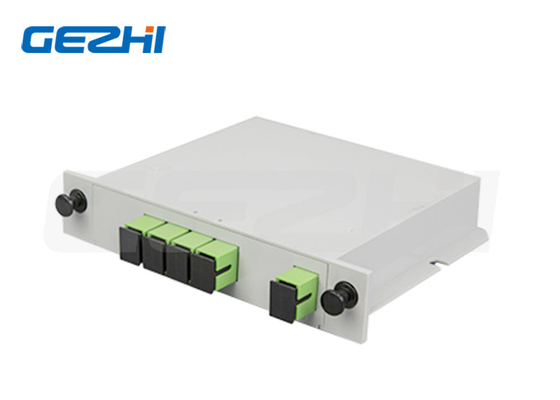

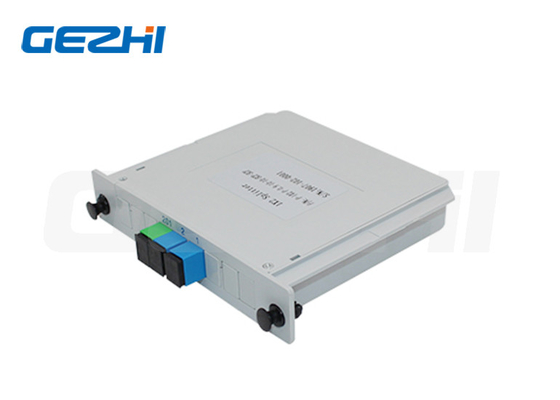

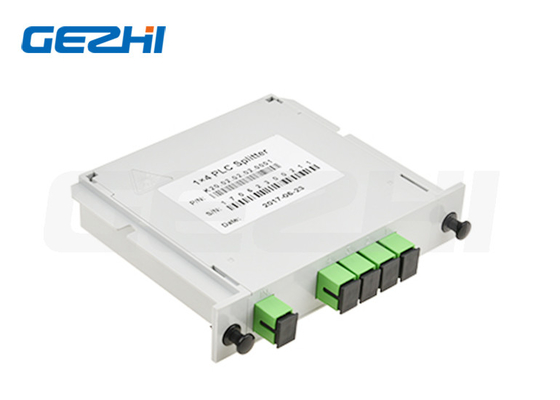

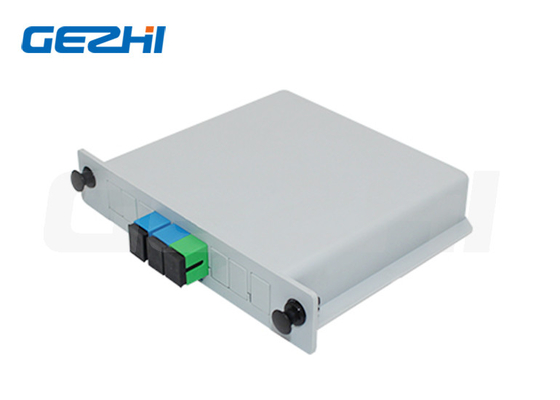

المكونات السلبية 1x2 1x4 PLC Splitter Cassette Module plug-in
جهاز تقسيم PLC
PLC Splitters هي أجهزة التفرع التي تستخدم لتوزيع الإشارات البصرية إلى مواقع متعددة للمعالجة. في الشبكات البصرية،غالبا ما يكون من الضروري تقسيم إشارة بصرية إلى العديد من الإشارات المتطابقة، أو لجمع العديد من الإشارات في إشارة واحدة.PLC Splitter هو نوع من أجهزة إدارة الطاقة البصرية التي يتم تصنيعها باستخدام تكنولوجيا الموجهات البصرية للسيليكاوهي مصممة للشبكات الضوئية السلبية FTTx ، CWDM ، DWDM ونظام التلفزيون الكابل البصري.PLC Splitter مسؤولة عن توزيع الإشارات البصرية من المكتب المركزي (CO) إلى مواقع متعددةنحن نقدم سلسلة كاملة من منتجات 1*N و 2*N المنقسمة والتي مصممة لتطبيقات محددة.
الخصائص والتطبيقات
| الخصائص | التطبيقات |
| * انخفاض خسارة الإدراج * PDL منخفضة * التصميم المدمج * توحيد جيد بين القنوات * طول الموجة العريض للعمل: من 1260nm إلى 1650nm * درجة حرارة تشغيل واسعة: من -40°C إلى 85°C * موثوقية عالية واستقرار |
* أنظمة FTTX * شبكات PON * وصلات CATV * توزيع الإشارة البصرية |
المواصفات
| المعلم | 1xN PLC Splitter المواصفات | ||||||
| طول الموجة التشغيلية (nm) | 1260 ~ 1650 | ||||||
| النوع | 1x2 | 1x4 | 1 × 8 | 1x16 | 1x32 | 1x64 | |
| خسارة الإدراج (dB) | نموذجي | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| ماكس | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| التوحيد (dB) | نموذجي | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| ماكس | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) أقصى | نموذجي | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| ماكس | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
طول الموجة خسارة الإدارة ((dB) |
نموذجي | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| ماكس | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
الحرارة خسارة الإدارة |
نموذجي | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| ماكس | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| التوجيه (dB) دقيقة | 55 | ||||||
| خسارة العودة (dB) دقيقة | 55 ((50) | ||||||
| درجة حرارة التشغيل (°C) | -40~ +85 | ||||||
| درجة حرارة التخزين (°C) | -40 ~ +85 | ||||||
| طول الألياف | 1m أو مخصصة | ||||||
| نوع الألياف | G657A | ||||||
| نوع الجهاز | مخصصة | ||||||
| PLC Splitter الألياف العارية (ملم) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Splitter Blcockless ملم) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| وحدة تقسيم PLC (ملم) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 141x115x18 | |
| PLC-splitter-rack-mountable ((ملم) | 19 ′′1U 2U صندوق تركيب رف، صندوق LGX، صندوق ODF | ||||||
| طبيب عام | XXX | القرن العشرين | القرن العشرين | القرن العشرين | القرن العشرين | القرن العشرين |
|
الميناء التكوين |
نوع الوحدة | نوع الكابل | طول الألياف | رابط المدخلات |
الناتج رابط |
|
|
G=Gezhi P=PLC
|
102 = 1x2 104=1x4 108 = 1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264 = 2x64 |
BF = الألياف العارية BL=بدون كتلة MO=وحدة صندوق LG=LGX RM = صعود الرف CB=صندوق الكاسيت XX = مخصص
|
00=لا شيء 09=900um أنبوب فضفاض 20=2.0 ملم 30=3.0 ملم |
05=0.5m 10=1.0m 15 = 1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=لا شيء 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = مخصصة |
0=لا شيء 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = مخصصة |
|
|
