| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-OADM100x |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |
لمحة عامة عن المنتج

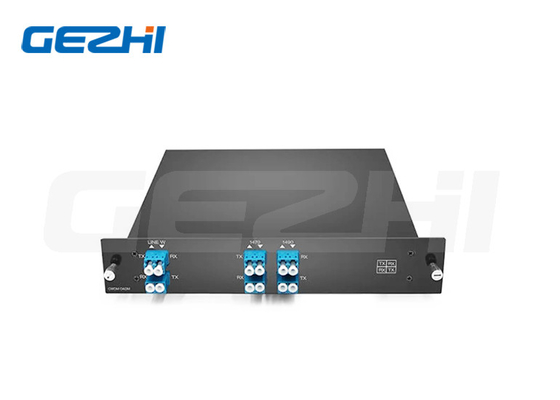

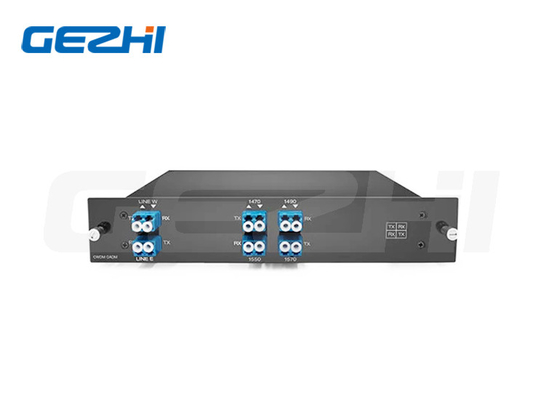

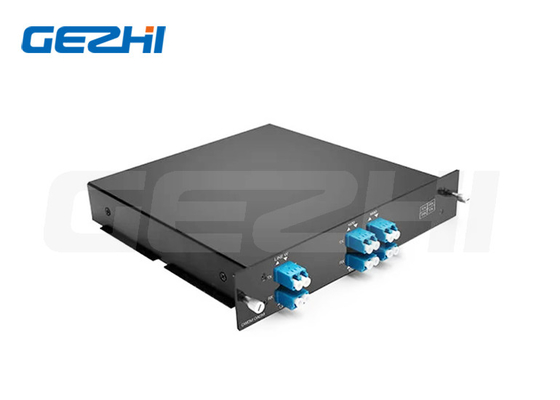

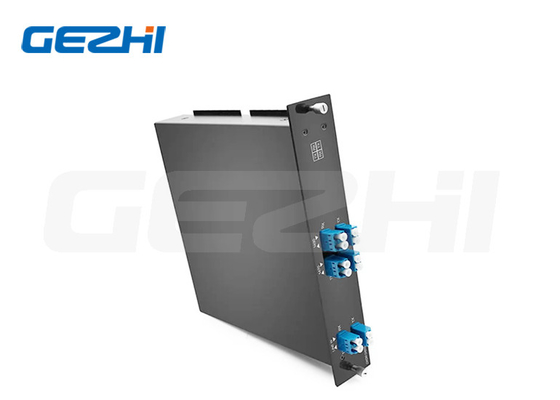

مزدوج الألياف مزدوج الألياف CWDM 4 قنوات OADM
CWDM OADM
CWDM Optical Add/Drop multiplexer (OADM) هو جهاز بصري سلبي يستخدم في شبكات WDM لإضافة وإسقاط قناة CWDM واحدة/عدة قنوات إلى ألياف واحدة أو اثنتين،بينما تسمح لبقية الأطوال الموجية بالالتفاف إلى الوجهة المطلوبةتتوفر وحدات CWDM OADM في تكوينات أحادية الجانب (الشرق أو الغرب) ومزدوجة الجانب (الشرق والغرب) تدعم ما يصل إلى أربعة أطوال موجة.
الخصائص والتطبيقات
الخصائص
خسارة إدراج منخفضة
4 قنوات غرب وشرق مزدوجة الجانبين
شبكة الألياف الصناعية
وظائف إضافة وإسقاط في كلا الاتجاهين
موصلات LC القياسية في الصناعة
على أساس البصريات ذات الألواح الرقيقة مع مسار بصري خالٍ من الايبوكسي
متوافق تماما مع Telcordia GR1221، GR1209، RoHS، ISO
التطبيقات
قناة إضافة / إسقاط
وصلات الألياف البصرية CATV
أنظمة WDM الخام
شبكات المترو
المواصفات
| المعلم | الوحدة | المواصفات | |
| نطاق طول الموجة | nm | 1260 ~ 1620 | |
| طول الموجة المركزي | nm | العميل المحدد | |
| المسافة بين القنوات | nm | 20 | |
| شريط المرور | nm | CW±65 | |
| خسارة الإدراج | COM==>DROP | ديسيبل | ≤1.5 |
| إضافة==>إلغاء | |||
| العزلة المجاورة | ديسيبل | ≥30 | |
| العزلة غير المجاورة | ديسيبل | ≥45 | |
| PDL | ديسيبل | ≤0.1 | |
| التوجيه | ديسيبل | ≥50 | |
| خسارة العائد | ديسيبل | ≥45 | |
| PMD | ps | ≤0.1 | |
| معالجة الطاقة ((CW) | mW | ≤300 | |
| درجة حرارة العمل | °C | -10 إلى +70 | |
| درجة حرارة التخزين | °C | -40 إلى +85 | |
| نوع الألياف | (جي)657.A1 أو G.652D | ||
| قطر الألياف | 3.0mm أو 2.0mm,0.9 ملم مع أنبوب فضفاض | ||
| نوع الجهاز | LC/UPC أو غيرها | ||
| طول الألياف | م | 1 أو غيرها | |
| منفذ مراقب اختياري | % | 1 | |
| أبعاد الحزمة | ملم |
كاسيت ABS: 100*80*10.5؛ 140*115*18؛ علبة ABS صغيرة:90 × 20 × 10 أنبوب فولاذي:Φ5.5*38; |
|
|
|
