| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 2CH-OADM-C-WE-S |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |

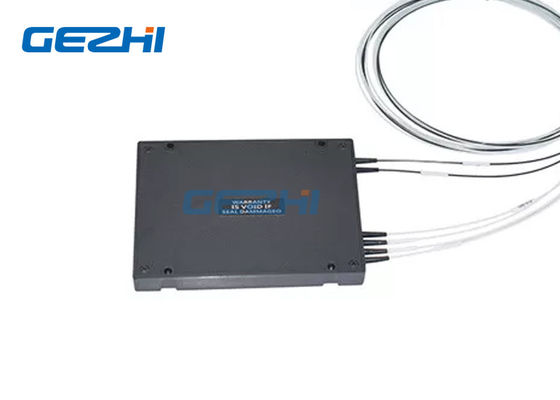

وحدة OADM CWDM Mux Add-Drop الوحدة الأحادية ثنائية القناة
وحدة GEADHI أحادية الألياف ثنائية القناة OADM CWDM Mux Add-Drop مع الطول الموجي CWDM1510nm و 1570 nm.تجمع وحدة OADM CWDM Mux Add-Drop Modible Fiber Channel 2 Channel واحدة من قنوات الطول الموجي على ليف إرسال بصري.يتم استخدام وحدة OADM CWDM Mux Add-Drop Module Fibre 2 قناة من Gezhi في أنظمة WDM لتعدد الإرسال أو إزالة تعدد الإرسال وتوجيه إشارات الألياف البصرية ، بشكل انتقائي إضافة وإسقاط فردي أو مجموعات من قنوات الطول الموجي من تيار CWDM.وحدة 2-OADM CWDM Mux Add-Drop Moduleمتوفرة في تكوينات مزدوجة الوجه (شرق وغرب) تدعم حتى طولين موجيين على ليف واحد.
|
المميزات
|
التطبيقات
|
تخصيص
|
معامل |
وحدة |
2-OADM-C-WE-S | ||
| أضف | قطرة | |||
| طول موجة القناة | نانومتر | 1510 و 1570 نانومتر | ||
|
الطول الموجي المركزي صحة |
نانومتر | ± 0.5 | ||
| قناة التباعد | نانومتر | 20 | ||
|
قناة المرور (@ النطاق الترددي -0.5 ديسيبل |
نانومتر | > 15 | ||
| فقدان الإدراج | ديسيبل | <0.9 | <0.9 | |
| تموج القناة | ديسيبل | 0.3 | ||
|
عزل |
متاخم | ديسيبل | > 30 | |
| غير مجاور | ديسيبل | > 40 | ||
|
درجة حرارة فقدان القصور حساسية |
ديسيبل / ℃ |
<0.005 |
||
|
درجة حرارة الطول الموجي التحول |
نانومتر / ℃ |
<0.002 | ||
|
استقطاب تابع خسارة |
ديسيبل | <0.1 | ||
|
وضع الاستقطاب تشتت |
ديسيبل | <0.1 | ||
| الاتجاهية | ديسيبل | > 50 | ||
| تعويض الخساره | ديسيبل | > 45 | ||
| التعامل مع الطاقة القصوى | ميغاواط | 300 | ||
| درجة حرارة التشغيل | ℃ | -20 ~ + 70 | ||
| درجة حرارة التخزين | ℃ | -40 ~ 85 | ||
| البعد الحزمة | مم | طول 100 × 80 × 10 | ||
ملاحظة: 1. التخصيص متاح.
2. محدد بموصل
وحدة OADM CWDM Mux Add-Drop الوحدة الأحادية ثنائية القناة تصفية المتتالية
رسم
وحدة OADM CWDM Mux Add-Drop الوحدة الأحادية ثنائية القناة
تسقط القناة الفردية وتضيف نفس القناة مرة أخرى إلى ألياف الشبكة في الإرسال على الوجهين.
قناتان 1510 نانومتر و 1570 نانومتر CWDM يضيفان ويؤثران معدد إرسال EAST و WEST لنقل البيانات ثنائية الاتجاه عبر الألياف المفردة.
وحدة واحدة من الألياف الليفية بقناتين OADM CWDM Mux Add-Drop
|
|
