| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1 × N (N≤8) مفتاح بصري |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |
RS232 و Ethernet Interface Rackmount 1 × N (N≤8) التبديل البصري
وصف المنتج
يسمح تثبيت رف المحولات الضوئية 1X8 بالاتصال الآلي والقابل للتكرار لألياف مشتركة واحدة إلى 8 عدد من ألياف الإخراج أو الإدخال.جميع هذه المفاتيح الضوئية ثنائية الاتجاه ويمكن استخدامها إما في الاتجاه 1x8 أو 8x1.يمكن تحديد المحولات الضوئية المثبتة على الرف يدويًا من اللوحة الأمامية أو التحكم عبر منفذ RS232 ومنفذ إيثرنت.يتوفر محول الألياف الضوئية هذا بأي حجم 1xN يصل إلى 1x128.
باستثناء الوضع الفردي 1260 ~ 1650 نانومتر (1310/1550) ، تنتج GEZHI Photonics أيضًا 460 نانومتر ، 630 نانومتر ، 780 نانومتر ، 850 نانومتر ، 980 نانومتر ، 1064 نانومتر أو التبديل البصري المخصص.تتوفر أيضًا مفاتيح ضوئية ذات قطر كبير مثل 105 / 125um ، 400um إلخ.
|
التطبيقات FITL القياس التلقائي المراقبة البصرية للشبكة عن بعد نظام مراقبة الكابلات وصيانتها |
سمات انخفاض فقدان الإدراج والتبديل السريع SerialNet ، موثوقية عالية ، استقرار عالي عرض شاشات الكريستال السائل التحكم RS232 وإدارة Ethernet عن بعد |
معلومات الطلب OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | وضع | الطول الموجي | طَرد | نوع الألياف | قطر الألياف | موصل |
|
1 × 4 1 × 8 1 × 16 1 × 32 1 × 64 1 × 128 S = خصوصية |
S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 85/13 = 850/1300 13/15 = 1310/1550 نانومتر 460 نانومتر 780 نانومتر 980 نانومتر S = تحديد |
1U = 1U الرف 2U = 2U الرف 3U = 3U الرف 4U = 4U الرف S = تحديد |
M5 = 50/125 M6 = 62.5 / 125 S9 = 9/125 S105 / 125 S200 / 240 S272 / 300 S365 / 400 S550 / 600 S = تحديد |
التيار المتردد = مفرد 85 ~ 265 فولت تيار مستمر = فردي 36 ~ 72 فولت AA = مزدوج 85 ~ 265 فولت DD = مزدوج 36 ~ 72 فولت AD = AC85 ~ 265V + DC36 ~ 75V |
00 = لا شيء FP = FC / UPC FA = FC / APC SP = SC / UPC SA = SC / APC LP = LC / UPC LA = LC / APC S = تحديد |
مؤشر تقني
| معامل | وحدة | 1 × 4 | 1 × 8 | 1 × 12 | 1 × 16 | 1 × 24 | 1 × 32 | 1 × 64 | 1 × 128 |
| نطاق الطول الموجي | نانومتر | 1260 ~ 1650 أو حسب الطلب | |||||||
| اختبار الطول الموجي | نانومتر | 1310/1550 أو حسب الطلب | |||||||
| خسارة الإدراج (الحد الأقصى) | ديسيبل | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| تعويض الخساره | ديسيبل | SM ≥ 50 | |||||||
| الحديث المتبادل | ديسيبل | ≤-70 | |||||||
| PDL | ديسيبل | ≤0.05 | |||||||
| المكتبة الرقمية العالمية | ديسيبل | ≤0.25 | |||||||
| TDL | ديسيبل | ≤0.20 | |||||||
| التكرار | ديسيبل | ≤0.02 | |||||||
| تبديل الوقت | آنسة | ≤10 (القناة المجاورة) | |||||||
| قوة بصرية | ميغاواط | ≤500 | |||||||
| نوع الألياف | أم | 9/125 | |||||||
| موصل | / | FC ، SC ، LC ، ST ، SMA أو حسب الطلب | |||||||
| منفذ الشاشة | / | RJ45 و RS232 أو حسب الطلب | |||||||
| مصدر طاقة العمل (Plug Tyep) | الخامس | التيار المتردد: 220 فولت (50/60 هرتز) أو تيار مستمر: 36 فولت ~ 72 فولت | |||||||
| درجة حرارة التشغيل | ℃ | -10 ~ + 60 | |||||||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |||||||
| أبعاد حامل الرف | مم | يتوفر تخصيص 1U L483XW230XH44.5 (حتى 16 قناة). | |||||||
|
يتوفر التخصيص 2U L483XW230XH89 (حتى 36 قناة). يتوفر التخصيص 2U L483XW350XH89 (حتى 64 قناة). |
|||||||||
| يتوفر التخصيص 3U L483XW350XH133.5 (حتى 128 قناة). | |||||||||
| يتوفر تخصيص 4U L483XW350XH178 (حتى 256 قناة). | |||||||||

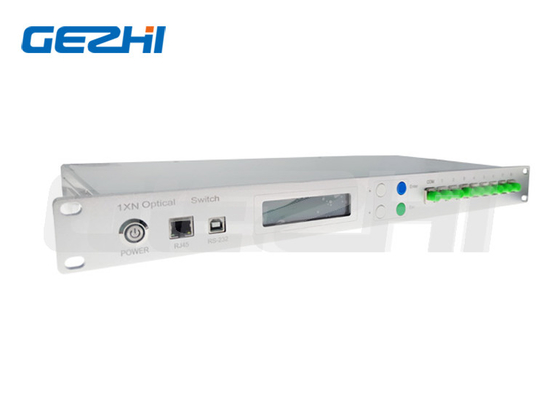

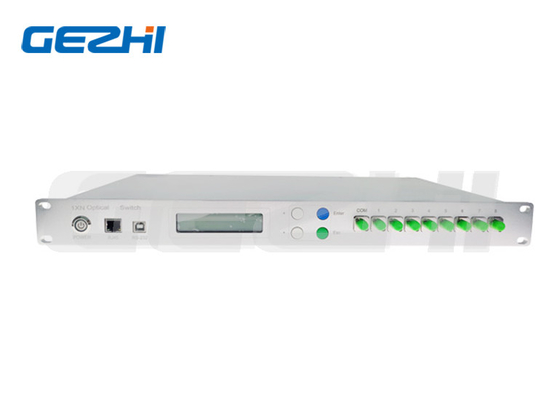

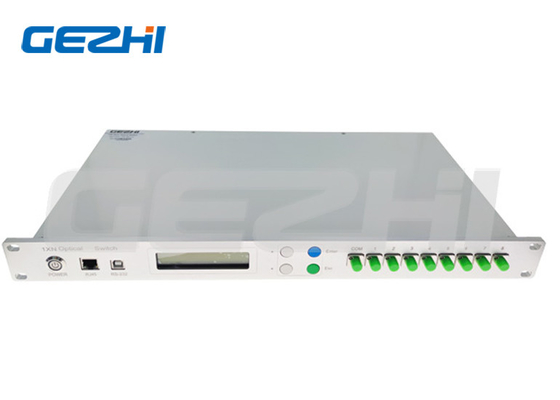

اللوحة الامامية

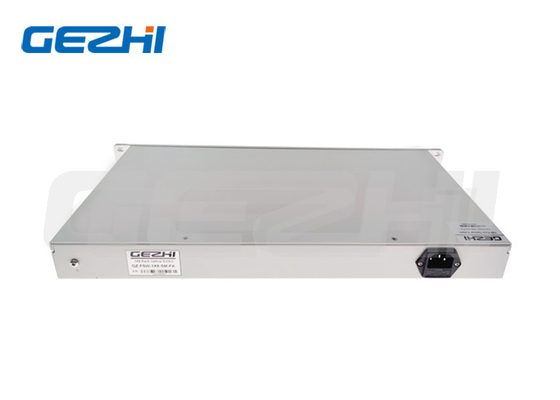

خلفلوحة
|
|
| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1 × N (N≤8) مفتاح بصري |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | صندوق ورقي |
| Payment Terms: | تي / تي ، ويسترن يونيون |
RS232 و Ethernet Interface Rackmount 1 × N (N≤8) التبديل البصري
وصف المنتج
يسمح تثبيت رف المحولات الضوئية 1X8 بالاتصال الآلي والقابل للتكرار لألياف مشتركة واحدة إلى 8 عدد من ألياف الإخراج أو الإدخال.جميع هذه المفاتيح الضوئية ثنائية الاتجاه ويمكن استخدامها إما في الاتجاه 1x8 أو 8x1.يمكن تحديد المحولات الضوئية المثبتة على الرف يدويًا من اللوحة الأمامية أو التحكم عبر منفذ RS232 ومنفذ إيثرنت.يتوفر محول الألياف الضوئية هذا بأي حجم 1xN يصل إلى 1x128.
باستثناء الوضع الفردي 1260 ~ 1650 نانومتر (1310/1550) ، تنتج GEZHI Photonics أيضًا 460 نانومتر ، 630 نانومتر ، 780 نانومتر ، 850 نانومتر ، 980 نانومتر ، 1064 نانومتر أو التبديل البصري المخصص.تتوفر أيضًا مفاتيح ضوئية ذات قطر كبير مثل 105 / 125um ، 400um إلخ.
|
التطبيقات FITL القياس التلقائي المراقبة البصرية للشبكة عن بعد نظام مراقبة الكابلات وصيانتها |
سمات انخفاض فقدان الإدراج والتبديل السريع SerialNet ، موثوقية عالية ، استقرار عالي عرض شاشات الكريستال السائل التحكم RS232 وإدارة Ethernet عن بعد |
معلومات الطلب OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | وضع | الطول الموجي | طَرد | نوع الألياف | قطر الألياف | موصل |
|
1 × 4 1 × 8 1 × 16 1 × 32 1 × 64 1 × 128 S = خصوصية |
S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 85/13 = 850/1300 13/15 = 1310/1550 نانومتر 460 نانومتر 780 نانومتر 980 نانومتر S = تحديد |
1U = 1U الرف 2U = 2U الرف 3U = 3U الرف 4U = 4U الرف S = تحديد |
M5 = 50/125 M6 = 62.5 / 125 S9 = 9/125 S105 / 125 S200 / 240 S272 / 300 S365 / 400 S550 / 600 S = تحديد |
التيار المتردد = مفرد 85 ~ 265 فولت تيار مستمر = فردي 36 ~ 72 فولت AA = مزدوج 85 ~ 265 فولت DD = مزدوج 36 ~ 72 فولت AD = AC85 ~ 265V + DC36 ~ 75V |
00 = لا شيء FP = FC / UPC FA = FC / APC SP = SC / UPC SA = SC / APC LP = LC / UPC LA = LC / APC S = تحديد |
مؤشر تقني
| معامل | وحدة | 1 × 4 | 1 × 8 | 1 × 12 | 1 × 16 | 1 × 24 | 1 × 32 | 1 × 64 | 1 × 128 |
| نطاق الطول الموجي | نانومتر | 1260 ~ 1650 أو حسب الطلب | |||||||
| اختبار الطول الموجي | نانومتر | 1310/1550 أو حسب الطلب | |||||||
| خسارة الإدراج (الحد الأقصى) | ديسيبل | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| تعويض الخساره | ديسيبل | SM ≥ 50 | |||||||
| الحديث المتبادل | ديسيبل | ≤-70 | |||||||
| PDL | ديسيبل | ≤0.05 | |||||||
| المكتبة الرقمية العالمية | ديسيبل | ≤0.25 | |||||||
| TDL | ديسيبل | ≤0.20 | |||||||
| التكرار | ديسيبل | ≤0.02 | |||||||
| تبديل الوقت | آنسة | ≤10 (القناة المجاورة) | |||||||
| قوة بصرية | ميغاواط | ≤500 | |||||||
| نوع الألياف | أم | 9/125 | |||||||
| موصل | / | FC ، SC ، LC ، ST ، SMA أو حسب الطلب | |||||||
| منفذ الشاشة | / | RJ45 و RS232 أو حسب الطلب | |||||||
| مصدر طاقة العمل (Plug Tyep) | الخامس | التيار المتردد: 220 فولت (50/60 هرتز) أو تيار مستمر: 36 فولت ~ 72 فولت | |||||||
| درجة حرارة التشغيل | ℃ | -10 ~ + 60 | |||||||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |||||||
| أبعاد حامل الرف | مم | يتوفر تخصيص 1U L483XW230XH44.5 (حتى 16 قناة). | |||||||
|
يتوفر التخصيص 2U L483XW230XH89 (حتى 36 قناة). يتوفر التخصيص 2U L483XW350XH89 (حتى 64 قناة). |
|||||||||
| يتوفر التخصيص 3U L483XW350XH133.5 (حتى 128 قناة). | |||||||||
| يتوفر تخصيص 4U L483XW350XH178 (حتى 256 قناة). | |||||||||
اللوحة الامامية
خلفلوحة
