| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x128 مفتاح بصري |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |
تبديل الألياف الضوئية سريع التبديل وقت 1x128 التبديل البصري مع شاشة LCD
وصف المنتج
يتكون Rackmount للمفاتيح الضوئية 1x128 من إدخال واحد و 128 منفذًا من منافذ الألياف الضوئية ، والتي يمكنها بشكل انتقائي نقل أو إعادة توجيه أو منع الطاقة الضوئية في خط نقل الألياف الضوئية.هذه المفاتيح الضوئية ثنائية الاتجاه ويمكن استخدامها في اتجاهات 1x128 أو 128x1.تم تصميم مفاتيح الألياف الضوئية لشبكات اتصالات الألياف الضوئية وأدوات القياس.
يمكن أن تتلاءم حواجز اللوحة الأمامية مع أنواع موصل FC / APC و FC / UPC و SC / APC و SC / UPC و LC / APC و LC / UPC و ST / APC و ST / UPC و MPO وما إلى ذلك عادةً. يمكن لـ Rackmount تثبيت 1x24 أو 1x32 أو 1x48 أو 1x64 أو مفاتيح بصرية مخصصة.
التطبيقات
FITL
نظام الصيانة
مراقبة الكابلات البصرية عن بعد
القياس التلقائي
سمات
يمكن إعداد القناة والفاصل الزمني للمسح التلقائي
لوحة عرض LED.عرض مرئي ، عملية مريحة
SerialNet ، موثوقية عالية ، استقرار عالي
إشارة انتقال شفافة.استقرار وموثوقية عالية
تحكم RS232 و RJ45 Ethernet Remote Management
مؤشر تقني
| معامل | وحدة | 1 × 4 | 1 × 8 | 1 × 12 | 1 × 16 | 1 × 24 | 1 × 32 | 1 × 64 | 1 × 128 |
| نطاق الطول الموجي | نانومتر | 1260 ~ 1650 أو حسب الطلب | |||||||
| اختبار الطول الموجي | نانومتر | 1310/1550 أو حسب الطلب | |||||||
| خسارة الإدراج (الحد الأقصى) | ديسيبل | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| تعويض الخساره | ديسيبل | SM ≥ 50 | |||||||
| الحديث المتبادل | ديسيبل | ≤-70 | |||||||
| PDL | ديسيبل | ≤0.05 | |||||||
| المكتبة الرقمية العالمية | ديسيبل | ≤0.25 | |||||||
| TDL | ديسيبل | ≤0.20 | |||||||
| التكرار | ديسيبل | ≤0.02 | |||||||
| تبديل الوقت | آنسة | ≤10 (القناة المجاورة) | |||||||
| قوة بصرية | ميغاواط | ≤500 | |||||||
| نوع الألياف | أم | 9/125 | |||||||
| موصل | / | FC ، SC ، LC ، ST ، SMA أو حسب الطلب | |||||||
| منفذ الشاشة | / |
RJ45 و RS232 أو حسب الطلب |
|||||||
| مصدر طاقة العمل (Plug Tyep) | الخامس | التيار المتردد: 220 فولت (50/60 هرتز) أو تيار مستمر: 36 فولت ~ 72 فولت | |||||||
| درجة حرارة التشغيل | ℃ | -10 ~ + 60 | |||||||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |||||||
| أبعاد حامل الرف | مم | يتوفر تخصيص 1U L483XW230XH44.5 (حتى 16 قناة). | |||||||
|
يتوفر التخصيص 2U L483XW230XH89 (حتى 36 قناة). يتوفر التخصيص 2U L483XW350XH89 (حتى 64 قناة). |
|||||||||
| يتوفر التخصيص 3U L483XW350XH133.5 (حتى 128 قناة). | |||||||||
| يتوفر تخصيص 4U L483XW350XH178 (حتى 256 قناة). | |||||||||
معلومات الطلب OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | وضع | الطول الموجي | طَرد | نوع الألياف | قطر الألياف | موصل |
|
1 × 4 1 × 8 1 × 16 1 × 32 1 × 64 1 × 128 S = خصوصية |
S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 85/13 = 850/1300 13/15 = 1310/1550 نانومتر S = تحديد |
1U = 1U الرف 2U = 2U الرف 3U = 3U الرف 4U = 4U الرف S = تحديد |
M5 = 50/125 M6 = 62.5 / 125 S9 = 9/125 S105 / 125 S200 / 240 S272 / 300 S365 / 400 S550 / 600 S = تحديد |
التيار المتردد = مفرد 85 ~ 265 فولت تيار مستمر = فردي 36 ~ 72 فولت AA = مزدوج 85 ~ 265 فولت DD = مزدوج 36 ~ 72 فولت AD = AC85 ~ 265V + DC36 ~ 75V |
00 = لا شيء FP = FC / UPC FA = FC / APC SP = SC / UPC SA = SC / APC LP = LC / UPC LA = LC / APC S = تحديد |
لوحة للشرح

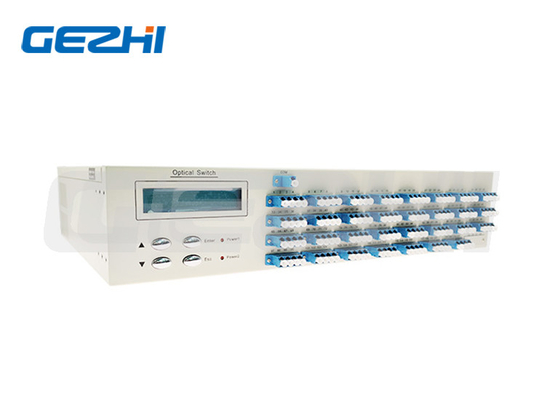

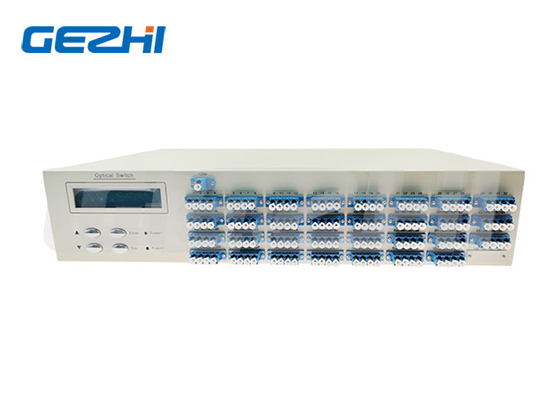

1x128 الألياف البصرية التبديل لوحة أمامية الرف
الطاقة: مفتاح رئيسي لإمدادات الطاقة
RJ45: واجهة إدارة شبكة الاتصالات ؛
RS-232: Rs- واجهة تسلسلية ؛واجهة الاتصال التسلسلي RS232 ؛
LCD: الأجهزة التي تعرض المعلومات مباشرة ؛
▲: مفتاح التحرك لأعلى ؛▼: مفتاح التحرك لأسفل ؛أدخل: مفتاح لتحديد ؛
Esc: مفتاح للإلغاء ؛
كوم ، 1 ~ 128: واجهة فايبر
1x128 الألياف البصرية التبديل لوحة خلفية الرف
التيار المتردد: 85 ~ 265 فولت: واجهة سلك الطاقة ؛
ON / OFF: مفتاح رئيسي لإمدادات الطاقة ؛
الإعدادات الإفتراضية
العنوان: 01
RS-232: معدل الباود: 9600 ؛بتات البيانات: 8 بت ؛بت التوقف: 1 بت ؛بت التكافؤ: لا شيء ؛
RJ45: IP: 192.168.1.100 ؛المنفذ: 5000 ؛TCP / IP: خادم TCP و UDP
(المنفذ الثابت: 18888)
بروتوكول الاتصالات:
"_": تسطير
1x128 الألياف البصرية التبديل Rackmount الطريق البصري
بروتوكول الاتصال الكل بأحرف كبيرة ؛
ينفذ الجهاز تعليمات في كل مرة ؛
"<" كتعليمات البدء ؛">" كتعليمات نهائية
|
|
