| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | مصفوفة التبديل البصري |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$2888-US$5888 |
| شروط الدفع: | / تي تي، ويسترن يونيون |

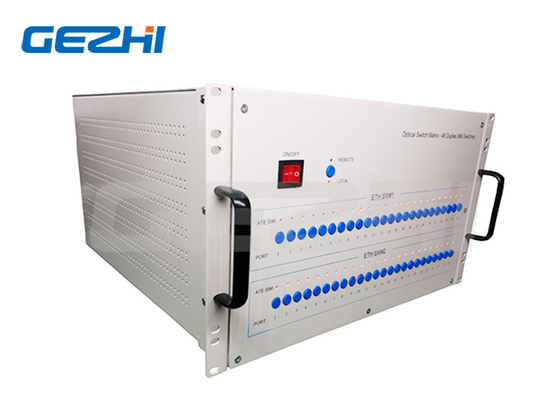

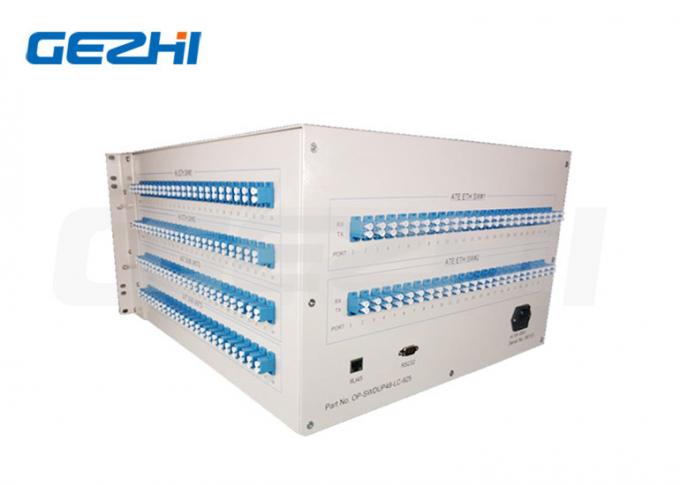

48 × 2 × 4 المصفوفة المفتاح البصري هو جهاز التحكم في مسار الضوء عالية الأداء مصممة لتطبيقات القياس التلقائية.يحتوي هذا النظام على 48 قطعة من مجموعات مسار الضوء 2 × 4 المزامنة، توفر قدرات موثوقة لتحويل المسار البصري والتحكم.

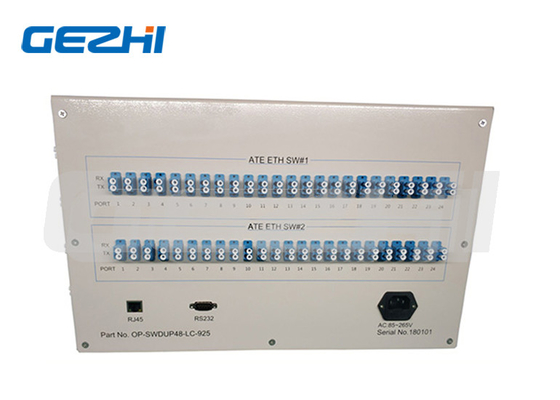

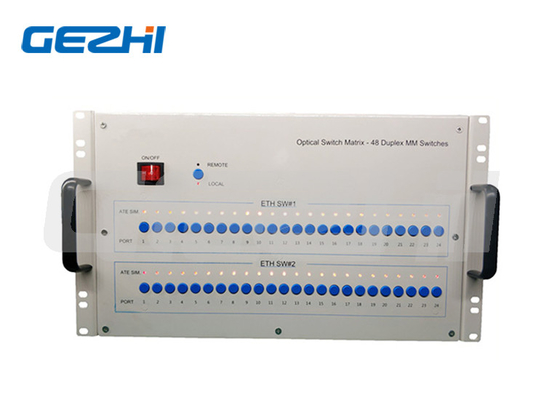

يمكن التحكم في المفتاح البصري من خلال طرق متعددة: عبر 48 زرًا على اللوحة الأمامية ، أو الاتصال بالمنفذ المتسلسل RS-232 قصير المدى ، أو الاتصال عن بعد RJ45 Ethernet.يتم عرض حالة المعدات وتكوين مسار الضوء بوضوح باستخدام مؤشرات LED الخضراء والأحمر.
FITL (ألياف في الحلقة)
أنظمة القياس الآلية
مراقبة الشبكة البصرية عن بعد
أنظمة مراقبة وصيانة الكابلات
| المعلم | الوحدة | 48 × 2 × 4 |
|---|---|---|
| نطاق طول الموجة | nm | 1260~1650 أو مخصصة |
| اختبار طول الموجة | nm | 1310/1550 أو مخصصة |
| خسارة الإدراج (حد أقصى) | ديسيبل | ≤1.5 |
| خسارة العائد | ديسيبل | SM ≥ 50 |
| الصوت المتقاطع | ديسيبل | ≤-55 |
| PDL | ديسيبل | ≤0.05 |
| الـ WDL | ديسيبل | ≤0.25 |
| TDL | ديسيبل | ≤0.20 |
| التكرار | ديسيبل | ≤0.02 |
| وقت التحول | ms | ≤10 (القناة المجاورة) |
| الطاقة البصرية | mW | ≤500 |
| نوع الألياف | أمم | 9/125 |
| المرفق | / | FC، SC، LC، ST، SMA أو مخصصة |
| الميناء المراقب | / | RJ45 و RS232 أو مخصصة |
| إمدادات الطاقة العاملة (نوع القابس) | V | AC:220V (50/60Hz) أو DC:36V ~ 72V |
| درجة حرارة العمل | °C | -10 ~ +60 |
| درجة حرارة التخزين | °C | -40~+85 |
| أبعاد مصعد الرف | ملم | 6U: 483 × 500 × 267mm |
OSW-X×X-X-XX-X-XX-XX-XX-XX-XX
| مكون | الخيارات |
|---|---|
| أوشو | 48 × 2 × 4 S= تحديد |
| الوضع | S=SM M=MM |
| طول الموجة | 85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm |
| الحزمة | 1U=1U الرف 2U=2U الرف 3U=3U الرف 4U=4U الرف S=تحديد |
| نوع الألياف | M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=تحديد |
| قطر الألياف | التيار المتردد = واحد 85 ~ 265 فولت DC = واحد 36 ~ 72 فولت AA = مزدوج 85 ~ 265 فولت DD = مزدوج 36 ~ 72 فولت AD = AC85 ~ 265 فولت + DC36 ~ 75 فولت |
| المرفق | 00= لا يوجد FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S= تحديد |
فيديو
|
|
