| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-MxN-MOS100x |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |
نظرة عامة على المنتج من MxN Matrix Optical Switch

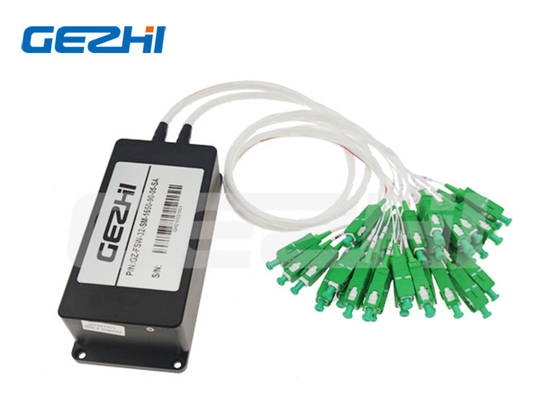

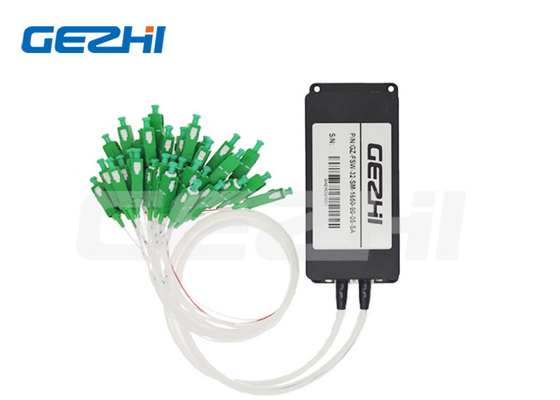

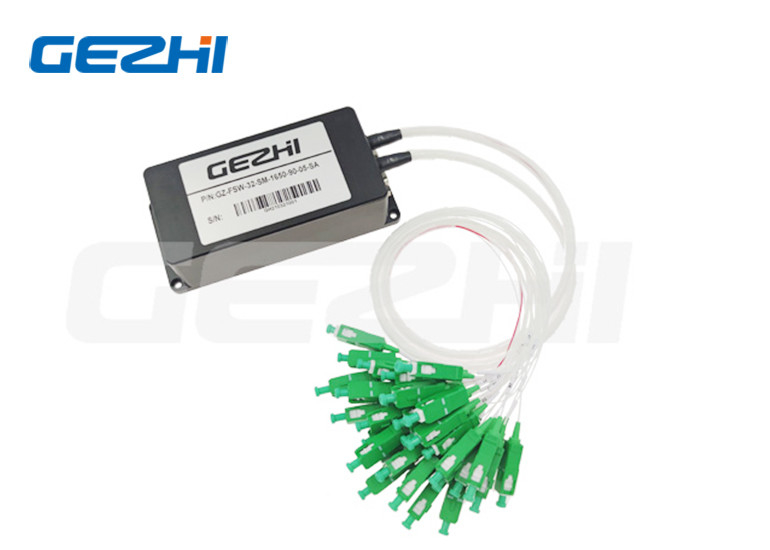

2x16 3x16 4x4 4x16 8x8 مصفوفة مفتاح ضوئي لمراقبة النظام
التبديل البصري ماتريكس
تسمح محولات الألياف الضوئية Matrix MXN بالاتصال المتزامن بين مدخلات M وألياف الإخراج N ، في تكوين غير معوق بالكامل ، وبصري بالكامل ، ومتقاطع.تعد محولات المصفوفة الضوئية GEZHI MxN مفيدة لإضافة التكرار إلى الشبكة الضوئية ، أو لمشاركة الموارد في تطبيقات الاختبار والقياس.يتوفر هذا المفتاح الضوئي من الألياف المصفوفة بأي حجم MxN يصل إلى 128x128.
تم تطوير محول الألياف الضوئية المصفوفة هذا بواسطة شركة GEZHI Photonics Co.، Ltd.يسمح مفتاح الألياف الضوئية Matrix المزود بمفتاح ألياف ضوئية عالي السرعة وعالي الأداء لأي عدد من ألياف الإدخال M بالاتصال بأي عدد من ألياف الإخراج N بطريقة غير معطلة تمامًا.مع قناة مخصصة MxN مثل 2x16 ، 3x16 ، 4x4 ، 4x16 ، 8x8 ، 16x16 ، 18x18 ، 32x32 أي حجم يصل إلى 128x128 قناة مصفوفة الألياف الضوئية.
ميزات وتطبيقات التبديل البصري MxN Matrix
|
سمات
|
التطبيقات
|
مواصفات المحول البصري MxN Matrix
| معامل | وحدة | 2 × 4 | 2x8 | 2 × 12 | 2 × 16 | 2 × 24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| نطاق الطول الموجي | نانومتر | 1260 ~ 1650 | |||||||||
| اختبار الطول الموجي | نانومتر | 1310/1550 | |||||||||
| فقدان الإدراج | ديسيبل | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤1.8 | ≤1.8 | ≤1.8 |
| تعويض الخساره | ديسيبل | SM ≥ 50 | |||||||||
| الحديث المتبادل | ديسيبل | ≤-70 | |||||||||
| PDL | ديسيبل | ≤0.05 | |||||||||
| المكتبة الرقمية العالمية | ديسيبل | ≤0.25 | |||||||||
| TDL | ديسيبل | ≤0.25 | |||||||||
| التكرار | ديسيبل | ≤0.02 | |||||||||
| حياة | مرات | > 107 | |||||||||
| تبديل الوقت | آنسة | ≤8 (القناة المجاورة) | |||||||||
| قوة بصرية | ميغاواط | ≤500 | |||||||||
| وضع التحكم | / | TTL أو حسب الطلب | |||||||||
| درجة حرارة التشغيل | ℃ | -10 ~ + 55 | |||||||||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |||||||||
| أبعاد نوع الوحدة النمطية | مم |
135 ضعفًا 64 × 32 |
220 ضعفًا 204 × 48 |
220 ضعفًا 204 × 48 |
220 ضعفًا 204 × 48 |
220 ضعفًا 204 × 78 |
220 ضعفًا 204 × 78 |
300 × 300 × 120 |
173x 71 × 20 |
300 ضعف 300 × 80 |
300 × 300 × 120 |
2x32 مصفوفة رسم التبديل البصري
| OSW | وضع | الطول الموجي | طَرد | نوع الألياف | طول الألياف | موصل |
|
2 × 4 2x32 4x4 4x16 6 × 36 8x8 16x16 32 × 32 S = خصوصية |
S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 85/13 = 850/1300 13/15 = 1310/1550 نانومتر S = تحديد |
م = الوحدة النمطية S = تحديد |
M5 = 50/125 M6 = 62.5 / 125 09 = 9/125 S = تحديد |
05 = 0.5 متر 10 = 1.0 متر |
FP = FC / UPC FA = FC / APC SP = SC / UPC SA = SC / APC LP = LC / UPC LA = LC / APC S = تحديد |
|
|
