| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | ميمس-د- |
| الـ MOQ: | 1 قطعة |
| السعر: | US$188-US$688 |
| موعد التسليم: | 2-3 أسابيع |

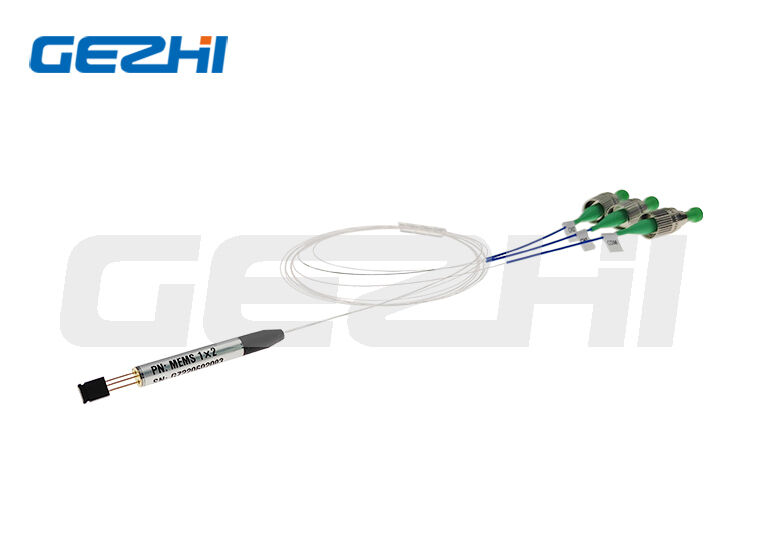

Gezhi Photonics 1 × N MEMS Optical Switch هو مكون صغير لتحويل الألياف MEMS مصمم للاتصالات بالألياف وشبكات PON والأجهزة البصرية وأنظمة مراقبة الشبكة.يوفر هذا المفتاح البصري MEMS غير القفل وضعية واحدة (حد أقصى 1 × 64 قناة) ووضعية متعددة (حد أقصى 1 × 16 قناة) سلسلةيحتوي على غطاء أسطواني ضيق للغاية، سرعة التبديل السريعة، خسارة إدراج منخفضة،أداء خسارة ممتاز يعتمد على طول الموجة / الحرارة / الاستقطاب وحياة خدمة طويلة للغاية تصل إلى 10 مليارات مرة للتبديل.
| 1هيكل أسطواني ضيق للغاية | مواصفات حجمية: Φ5.5×42mm (N≤7 قنوات) ، Φ6.0×47mm (8≤N≤64 قنوات) ، مساحة صغيرة للوحدات الضوئية المدمجة |
| 2وقت التبديل السريع جداً | وقت التبديل ≤8ms، التبديل الفوري للمسار البصري لحماية الشبكة في الوقت الحقيقي |
| 3خسارة إدراج منخفضة | تصميم الخسارة المتدرجة لعدد قنوات مختلفة ، وضع واحد 1 × 2 فقط ≤ 0.8dB خسارة إدخال |
| 4مؤشر الاتساق البصري الأعلى | WDL≤0.3dB، TDL≤0.3dB، PDL≤0.1dB، قابلية التكرار ≤±0.05dB، نقل إشارة مستقر |
| 5العزلة العالية وخسارة العودة | فقدان العودة ≥50dB (الوضع الواحد) ، التداخل المتقاطع ≥45 ~ 50dB ، وتجنب بشكل فعال تداخلات التداخل المتقاطع للإشارة البصرية |
| 6.عمر الخدمة الطويل للغاية | الصلبة ≥10 مليار دورة التبديل ، التشغيل المستقر على المدى الطويل |
| 7التكيف مع بيئة تشغيل واسعة | درجة حرارة التشغيل: -20°C ~ +85°C، درجة حرارة التخزين: -40°C ~ +85°C، الرطوبة 5% ~ 95% RH |
| 8وضع التبديل غير المفتوح، وحدة التحكم بالجهد ≤60 فولت، أقصى طاقة بصرية 500mW | |
قابلة للتطبيق بالكامل على صناعات الاتصالات البصرية واختبار البصرية، السيناريوهات الرئيسية:
| المعلم | الوحدة | المؤشر الفني |
|---|---|---|
| طول الموجة | - | نطاق O (1290~1330nm) ، نطاق L+ (1625~1650nm) |
| خسارة الإدراج | ديسيبل | 1×2 ≤0.8؛3≤N≤8 ≤1.0;17≤N≤32 ≤1.5;33≤N≤64 ≤1.7 |
| الـ WDL | ديسيبل | ≤0.3 |
| TDL | ديسيبل | ≤0.3 |
| PDL | ديسيبل | ≤0.1 |
| خسارة العائد | ديسيبل | ≥50 |
| الصوت المتقاطع | ديسيبل | 2≤N≤32 ≥50؛33≤N≤64 ≥45 |
| التكرار | ديسيبل | ≤±0.05 |
| وقت التحول | ms | ≤8 |
| الصمود الميكانيكي | أوقات | ≥10،000,000,000 |
| فولتاج التحكم | V | ≤60 |
| وضع التحول | - | غير مقفل |
| أقصى طاقة بصرية | mW | ≤500 |
| درجة حرارة العمل | °C | -20 ~ +85 |
| درجة حرارة التخزين | °C | -40 ~ +85 |
| رطوبة العمل | %RH | 5 ~ 95 |
| البعد | ملم | N≤7: Φ5.5×42;8≤N≤64: Φ6.0×47 |
| المعلم | الوحدة | المؤشر الفني |
|---|---|---|
| طول الموجة | nm | 850±30, 1310±30 |
| خسارة الإدراج | ديسيبل | N≤12 ≤1.0;13≤N≤16 ≤1.2 |
| الـ WDL | ديسيبل | ≤0.3 |
| TDL | ديسيبل | ≤0.4 |
| PDL | ديسيبل | ≤0.2 |
| خسارة العائد | ديسيبل | ≥30 |
| التكرار | ديسيبل | ≤±0.05 |
| وقت التحول | ms | ≤8 |
| الصمود الميكانيكي | أوقات | ≥10،000,000,000 |
| فولتاج التحكم | V | ≤60 |
| وضع التحول | - | غير مقفل |
| أقصى طاقة بصرية | mW | ≤500 |
| درجة حرارة العمل | °C | -20 ~ +85 |
| درجة حرارة التخزين | °C | -40 ~ +85 |
| رطوبة العمل | %RH | 5 ~ 95 |
| البعد | ملم | N≤7: Φ5.5×42;8≤N≤16: Φ6.0×47 |
شكل رمز النموذج: MEMS-D-[قناة]-[طول الموجة]-[نوع الألياف]-[قطر الألياف]-[طول الألياف]-[المصل]
| رمز القناة: | 02=1×2, 04=1×4, 08=1×8, 16=1×16 |
| رمز طول الموجة: |
85=850nm، 13=1310nm، 14=1490nm، 15=1550nm، 1625=1625nm، 1650=1650nm، 13/15=المزدوج 1310/1550nm |
| نوع الألياف: | 5=50/125μm، 6=62.5/125μm، 9=9/125μm، X=ألياف مخصصة |
| قطر الألياف: | 25 = 250μm طلاء، X = مخصص |
| طول الألياف: | 05=0.5m، 10=1.0m، X=طول مخصص |
| رابط: | 00=لا، FP=FC/PC، FA=FC/APC، SP=SC/PC، SA=SC/APC، LP=LC/PC، LA=LC/APC |
مثال: MEMS-D-16-15-9-25-10-LA → 1 × 16 وضع واحد 1550nm ، ألياف 9/125 ، طلاء 250μm ، ألياف 1m ، رابط LC / APC
الجواب: يتم استخدام مفتاح الألياف 1 × N MEMS لدينا بشكل رئيسي للوصول إلى شبكة PON وحماية رابط الألياف وأدوات الاختبار البصرية ومراقبة شبكة الألياف،لتحقيق التبديل التلقائي للتوجيه للإشارات البصرية متعددة القنوات.
ج: نسخة الوضع الواحد تدعم ما يصل إلى قنوات 1 × 64 ؛ نسخة الوضع المتعدد أقصى قنوات 1 × 16.
ج: جميع سلسلة MEMS-D لدينا تتبنى وضع التبديل غير المفتوح ، وجهد التحكم ≤60V.
ج: تستمر الميكانيكية تصل إلى 10 مليارات دورة التبديل، حياة خدمة طويلة للاستخدام المستمر في الصناعة.
ج: دعم FC ، SC ، LC PC / APC الاتصالات ، الألياف العارية دون رابط هو أيضا اختياري.
الشركة المصنعة: Gezhi Photonics Co.,Ltd
مزود محترف لمفتاح MEMS البصري ، مقبلات الألياف ، مكونات سلبية بصرية لصناعة الاتصالات العالمية بالألياف. مواصفات مخصصة ، خدمة OEM و ODM متاحة. الموقع الرسمي:www.gezhiphotonics.com
|
