| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-4P-Circulator |
| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T, Western Union |

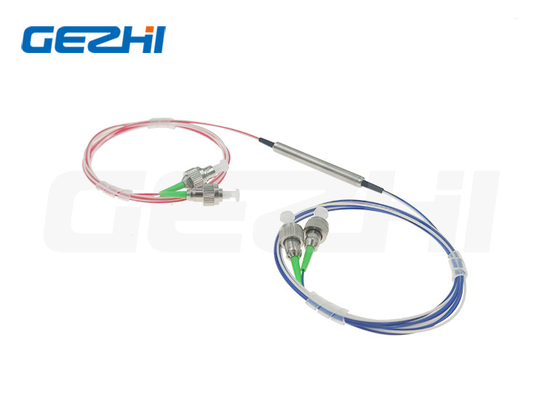

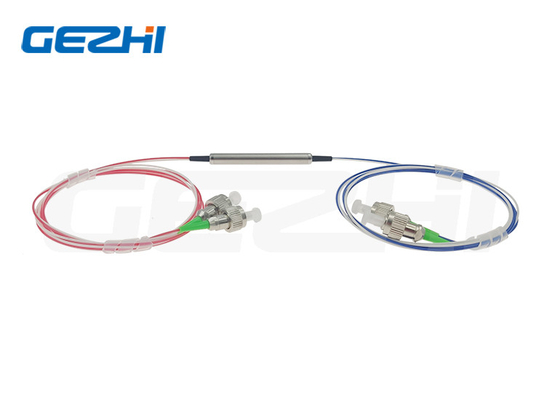

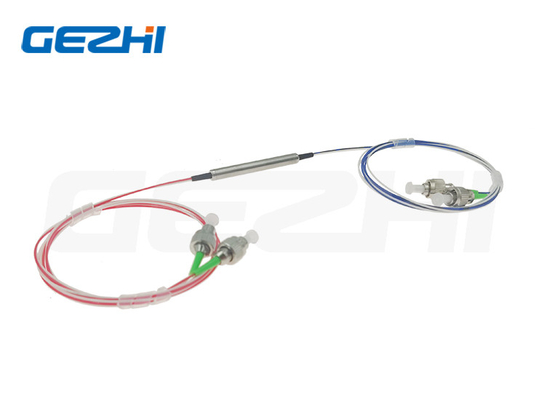

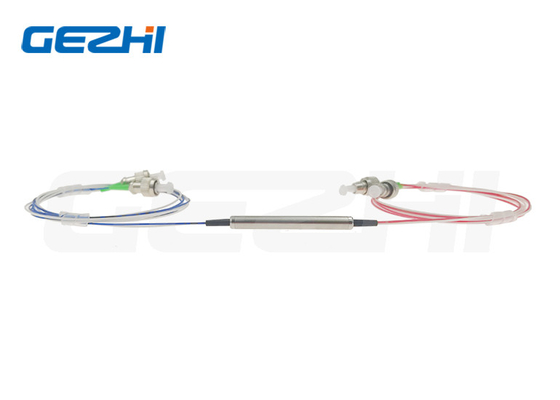

نظرة عامة على المنتج من 4 Port Optical Circulator
الألياف الضوئية 4 منافذ 1550nm المروج لنظام الكيبل التلفزيوني
جهاز توزيع الألياف الضوئية
الدورة الدموية ذات 4 منافذ هي نوع خاص من الدائرية التي لها مدخل واحد (المنفذ 1) ، ومخرج واحد (المنفذ 4) ومنفذان مشتركان (المنفذان 2 و 3).يمر الضوء عبر المنفذ 1 إلى المنفذ 2. في المنفذ 2 ، يتم توجيه أي ضوء وارد إلى المنفذ 3 كإخراج ، بينما يتم توجيه كل المدخلات من المنفذ 3 إلى المنفذ 4 كإخراج.
بالمقارنة مع 3 منافذ دائرية ، فإن أربعة منافذ لها منفذ إضافي ثنائي الاتجاه.وبالتالي ، يمكن استخدامه لبناء أنظمة فرعية للألياف الضوئية أكثر مرونة أو أكثر تعقيدًا ، مثل وحدة إضافة / إسقاط ، وحدة mux / demux ، مقسمات ثنائية الاتجاه متعددة المنافذ ، جهاز توجيه ضوئي WDM ، إلخ.
ميزات وتطبيقات جهاز التوزيع البصري ذو 4 منافذ
سمات:
عملية أربعة منافذ
نطاق عريض (+/- 30 نانومتر عند 1310 نانومتر أو 1550 نانومتر)
عزلة عالية
PDL منخفض
مسار بصري خالي من الإيبوكسي
التطبيقات:
إضافة / إسقاط أنظمة إدارة الطلب على المياه
أنظمة الاتصال ثنائية الاتجاه
أنظمة تعويض التشتت البصري
مواصفات 4 منفذ بصري دائري
| معامل | درجة P | |
| الطول الموجي للعملية (نانومتر) | 1310 ± 30 أو 1550 ± 30 أو 1585 ± 30 | |
| العزلة (ديسيبل) | عادي | 0.6 |
| أقصى | 0.8 | |
| العزلة النموذجية (ديسيبل) | ≥50 | |
| الحد الأدنى من العزلة (ديسيبل) | ≥40 | |
| نقاش متقاطع (ديسيبل) | ≥50 | |
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | <0.15 | |
| تشتت وضع الاستقطاب | <0.1 | |
| خسارة العودة (ديسيبل) | ≥50 | |
| معالجة الطاقة (ميغاواط) | 500 | |
| فتح درجة الحرارة (℃) | -10 ~ + 75 | |
| أبعاد العبوة (مم) | Φ5.5 × L50 أو Φ5.5 × L63 | |
بيئة الاختبار
|
|
|
|
|
|
