| Brand Name: | GEZHI or OEM |
| رقم الطراز: | جهاز تقسيم GZ-1x16-plc |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |
نظرة عامة على وحدة الفاصل 1x16 PLC

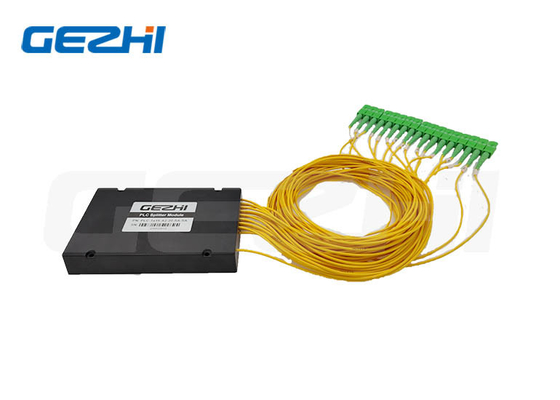

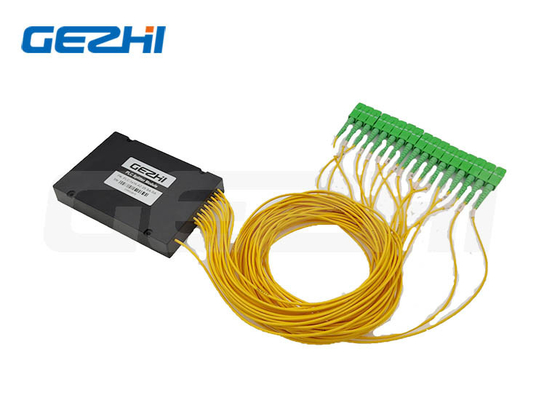

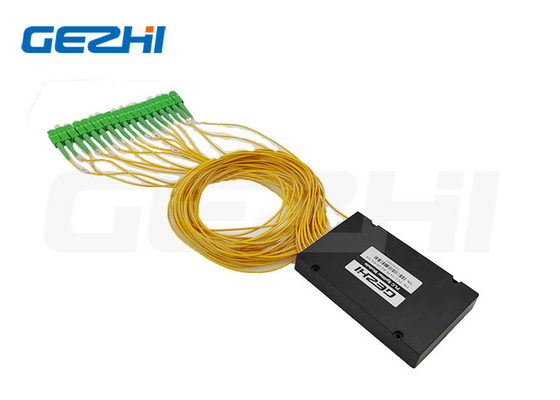

FTTX 1X16 PLC الفاصل وحدة ABS نوع كاسيت الفاصل الألياف
1x16 PLC الفاصل
تم تطوير جهاز تقسيم دائرة الموجة الضوئية المستوية (PLC) استنادًا إلى عملية الموجة الفريدة من زجاج السيليكا مع ضفيرة الألياف المحاذاة بدقة موثوقة في عبوة صغيرة ، وهو يوفر حل توزيع إضاءة منخفض التكلفة مع عامل شكل صغير وموثوقية عالية.
تتميز مقسمات PlC من نوع وحدة صندوق 1x16 ABS بأداء عالٍ من حيث فقدان الإدخال المنخفض ، وانخفاض PDL ، وفقدان العودة العالي ، والتوحيد الممتاز على مدى طول موجي عريض من 1260 نانومتر إلى 1650 نانومتر والعمل في درجات حرارة من -40 درجة مئوية إلى + 80 درجة مئوية.
ميزات وتطبيقات وحدة الفاصل 1x16 PLC
|
سمات *تصميم مضغوط * التعبئة والتغليف والتكوين حسب الطلب |
التطبيقات * أنظمة FTTx * الشبكات البصرية التناظرية / الرقمية السلبية
|
مواصفات 1x16وحدة PLC الفاصل
| معامل | مواصفات 1xN PLC الفاصل | ||||||
| الطول الموجي التشغيلي (نانومتر) | 1260 ~ 1650 | ||||||
| يكتب | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | |
| خسارة الإدراج (ديسيبل) | عادي | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| الأعلى | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| التوحيد (ديسيبل) | عادي | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| الأعلى | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (ديسيبل) كحد أقصى | عادي | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| الأعلى | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
الطول الموجي خسارة القسم (ديسيبل) |
عادي | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| الأعلى | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
درجة حرارة خسارة القسم |
عادي | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| الأعلى | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| الاتجاهية (ديسيبل) | 55 | ||||||
| خسارة العودة (ديسيبل) | 55 (50) | ||||||
| درجة حرارة التشغيل (درجة مئوية) | -40 ~ +85 | ||||||
| درجة حرارة التخزين (درجة مئوية) | -40 ~ +85 | ||||||
| طول الألياف | 1 م أو حسب الطلب | ||||||
| نوع الألياف | G657A | ||||||
| نوع الموصل | حسب الطلب | ||||||
| الألياف العارية الفاصل PLC (مم) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Splitter Blockless (مم) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6 × 20 × 80 | 6 × 40 × 100 | |
| وحدة الفاصل PLC (مم) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 120 × 80 × 18 | 141 × 115 × 18 | |
| PLC- مقسم-رف قابل للتركيب (مم) | 19'1U 2U Rack-Mount Box، LGX Box، ODF Box | ||||||
معلومات Odering من وحدة الفاصل 1x16 PLC
| GP | XXX | XX | XX | XX | XX | XX |
|
ميناء التكوين |
نوع الوحدة | نوع الكابل | طول الألياف | موصل الإدخال |
انتاج | الموصل |
|
|
G = Gezhi P = PLC
|
102 = 1 × 2 104 = 1 × 4 108 = 1 × 8 116 = 1 × 16 132 = 1 × 32 164 = 1 × 64 204 = 2 × 4 208 = 2 × 8 216 = 2 × 16 232 = 2 × 32 264 = 2 × 64 |
BF = الألياف العارية BL = Blockless MO = الوحدة النمطية LG = صندوق LGX RM = حامل الرف CB =صندوق كاسيت XX = حسب الطلب
|
00 = لا شيء 09 = 900 ميكرومتر أنبوب فضفاض 20 = 2.0 مم 30 = 3.0 مم |
05 = 0.5 م 10 = 1.0 م 15 = 1.5 م 30 = 3.0 م 40 = 4.0 م 50 = 5.0 م ...... |
0 = لا شيء 1 = LC / UPC 2 = LC / APC 3 = SC / UPC 4 = SC / APC 5 = FC / UPC 6 = FC / APC 7 = LC / APC X = حسب الطلب |
0 = لا شيء 1 = LC / UPC 2 = LC / APC 3 = SC / UPC 4 = SC / APC 5 = FC / UPC 6 = FC / APC 7 = LC / APC X = حسب الطلب |
التعليمات
س 1:هل يمكنني الحصول على طلب عينة؟ما هو موك الخاص بك من وحدة التقسيم 1x16 PLC؟
|
|
| Brand Name: | GEZHI or OEM |
| رقم الطراز: | جهاز تقسيم GZ-1x16-plc |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |

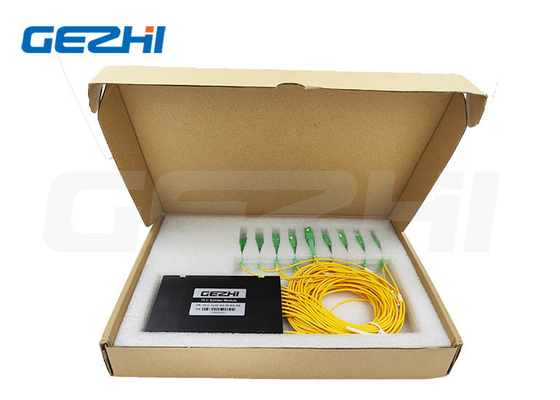

| تفاصيل التعبئة: | قطعتان في رغوة مع صندوق بلاستيكي |
