| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 1 × 2 مقسم الألياف البصرية |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$59-US$118 |
| شروط الدفع: | / تي تي، ويسترن يونيون |

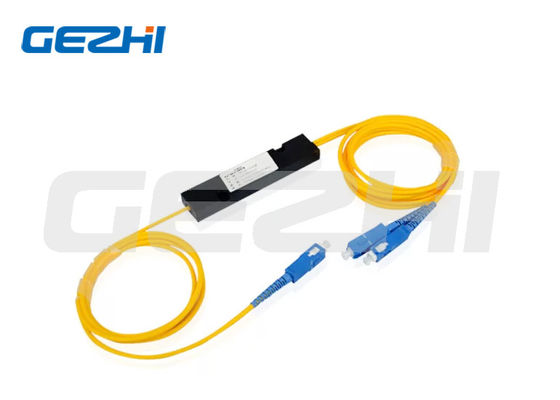

مقسم ألياف ضوئية أحادي الوضع 1 × 2 SC / UPC لتطبيقات أنظمة CATV / FTTX
مقسم الألياف الضوئية هو أحد أهم الأجهزة السلبية في وصلات الألياف الضوئية. يتم تصنيع الموجّهات باستخدام الطباعة الحجرية على ركيزة زجاجية سيليكا، مما يسمح بتوجيه نسب مئوية محددة من الضوء. نتيجة لذلك، توفر مقسمات PLC تقسيمات دقيقة ومتساوية مع الحد الأدنى من الفقد في حزمة فعالة. إنه جهاز تفرع للألياف الضوئية به العديد من أطراف الإدخال والإخراج، وينطبق بشكل خاص على الشبكات البصرية السلبية (EPON، GPON، BPON، FTTX، FTTH إلخ) لتوصيل MDF ومعدات الطرفية ولتفرع الإشارات البصرية.
| المعلمات | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| طول الموجة التشغيلي (نانومتر) | 1260~1650 | |||||
| نوع الألياف | SMF-28e أو حسب مواصفات العميل | |||||
| فقدان الإدخال (ديسيبل) (درجة S/P) | 4.0/3.8 | 7.3/7.0 | 10.5/10.2 | 13.7/13.5 | 16.9/16.5 | 21.0/20.5 |
| توحيد الفقد (ديسيبل) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 |
| فقدان الارتداد (ديسيبل) (درجة S/P) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
| فقدان يعتمد على الاستقطاب (ديسيبل) | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
| التوجيه (ديسيبل) | 55 | 55 | 55 | 55 | 55 | 55 |
| فقدان يعتمد على طول الموجة (ديسيبل) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
| استقرار درجة الحرارة (-40~85 درجة مئوية) (ديسيبل) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| درجة حرارة التشغيل (درجة مئوية) | -40~85 | |||||
| درجة حرارة التخزين (درجة مئوية) | -40~85 | |||||
| أبعاد التعبئة (مم) (طول × عرض × ارتفاع) | 40×4×4 | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×12×4 |
| PLC | منفذ | نمط ذيل الإدخال | موصل الإدخال | نمط ذيل الإخراج | طول الألياف | موصل الإخراج | نوع العبوة |
|---|---|---|---|---|---|---|---|
| 0102=1x2 0104=1x4 0108=1x8 0116=1x16 0132=1x32 0164=1x64 0204=2x4 0208=2x8 0216=2x16 0232=2x32 0264=2x64 |
0=ألياف عارية 1=أنبوب فضفاض 900 ميكرومتر 2=غلاف 900 ميكرومتر 3=كابل 2.0 مم 4=كابل 3.0 مم |
0=لا شيء 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST 6=LC 7=LC/APC S=خاص |
0=ألياف عارية 1=أنبوب فضفاض 900 ميكرومتر 2=غلاف 900 ميكرومتر 3=كابل 2.0 مم 4=كابل 3.0 مم |
0=0.5 متر 1=1 متر 2=1.5 متر 3=2 متر S=خاص |
0=لا شيء 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST/PC 6=LC/PC 7=LC/APC S=خاص |
A=4X4X40 B=4X7X50 C=4X12X60 D=4X7X60 E=6X20X80 F=100X80X10 G=120X80X18 H=140X115X18 I=رف 1U 19 بوصة S=خاص |
|
|
