تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم المنتج: | 1x16 1x32 Mems التبديل البصري | الطول الموجي: | حسب الطلب |
---|---|---|---|
ميناء: | مقطوع | ضمان: | 3 سنوات |
التطبيق: | التوجيه البصري Singnal | ||
تسليط الضوء: | مفاتيح بصرية 1x32 Mems,ومفاتيح ضوئية متعددة الوسائط,ومفاتيح شبكة بصرية Singmode |

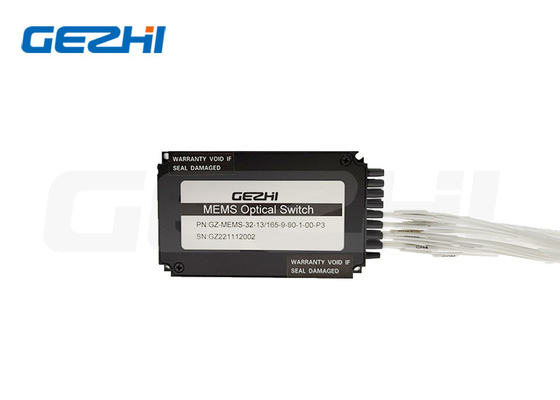

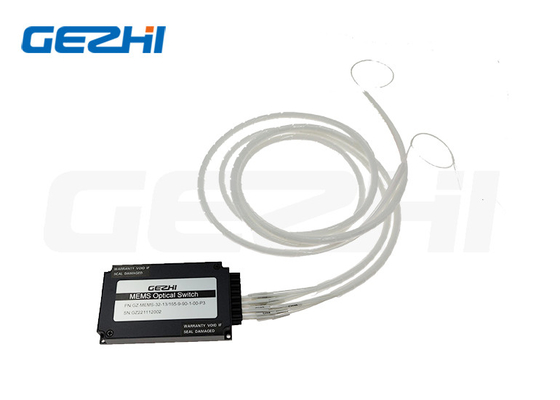

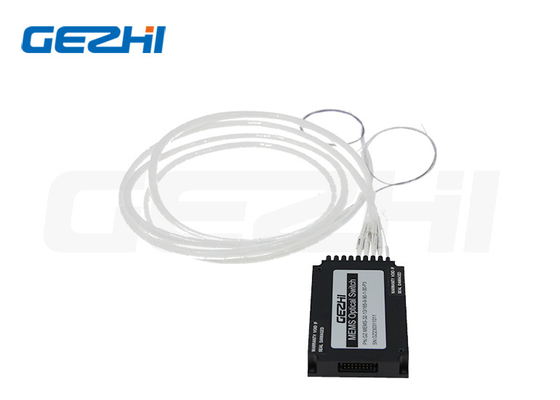

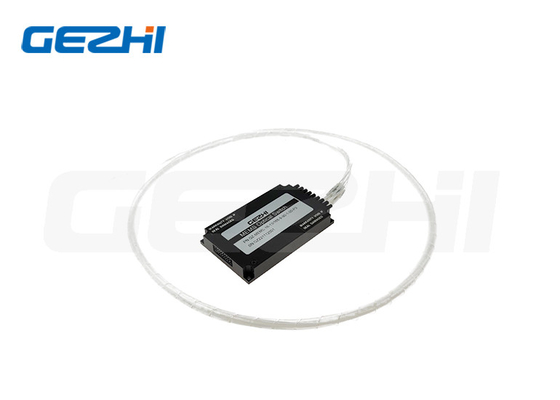

نظرة عامة على المنتج للمفتاح البصري 1x16 1x32 Mems
الشبكة البصرية Singmode Multimode 1x16 1x32 Mems Optical Switches
1x16 1x32 MEMS وحدة المفاتيح الضوئية
مفتاح ضوئي 1x16 1x32 MEMS يعتمد على تقنية النظام الكهروميكانيكي الصغير.يسمح باختيار القناة بين ألياف الإدخال وألياف الإخراج N عن طريق تدوير مرآة شريحة MEMS. المفتاح ثنائي الاتجاه. يوفر المفتاح البصري تشغيلًا موثوقًا به ودائمًا وعمرًا طويلاً في حزمة مضغوطة.
ميزات التبديل البصري 1x16 1x32 Mems
سمات:
نطاق الطول الموجي الواسع
الإغلاق وعدم الإغلاق
تداخل منخفض
ثبات عالي ، موثوقية عالية
انخفاض خسارة الإدراج
خالية من الايبوكسي على المسار البصري
التطبيقات:
التوجيه البصري Singnal
نظام اختبار الشبكة
شبكة بصرية
حماية المرسل والمستقبل
الحماية / الترميم
مواصفات التبديل البصري 1x16 1x32 Mems
حدود | وحدة | التبديل البصري Mems | |
الطول الموجي التشغيلي | نانومتر | 1260 ~ 1650 لـ SM ، 850/1310 لـ MM | |
فقدان الإدراج | ديسيبل | رقم 8 | ≤1.0 |
8 <N≤16 | ≤1.2 | ||
16 <N≤32 | ≤1.5 | ||
32 <N≤64 | ≤1.7 | ||
64 <N≤144 | ≤2.2 | ||
144 <N≤256 | ≤2.4 | ||
المكتبة الرقمية العالمية | ديسيبل | ≤ 0.3 | |
TDL | ديسيبل | ≤ 0.3 | |
PDL | ديسيبل | ≤ 0.15 | |
تعويض الخساره | ديسيبل | SM ≥ 45 ، MM ≥ 30 | |
الحديث المتبادل | ديسيبل | SM ≥ 45 ، MM ≥ 30 | |
التكرار | ديسيبل | ≤ ± 0.02 | |
تبديل الوقت | آنسة | ≤ 8 | |
متانة | مرات | ١٠ مليارات ين | |
وضع التبديل | عدم الإغلاق | ||
مزود الطاقة | الخامس | تيار مستمر 5 فولت ± 10٪ | |
التشغيل الحالي | مللي أمبير | رقم 16 | ≤50 |
16 <N≤64 | ≤ 250 | ||
64 <N≤144 | ≤350 | ||
144 <N≤256≤500 | ≤500 | ||
قوة بصرية | ميغاواط | 500 ينًا يابانيًا | |
درجة حرارة التشغيل | درجة مئوية | -20 ~ +85 | |
درجة حرارة التخزين | درجة مئوية | -40 ~ +85 | |
رطوبة العملية | ٪ | 5 ~ 95 | |
أبعاد الحزمة | مم | P1: 31 × 24 × 11 | N≤64 ، ألياف عارية |
P2: 60 × 24 × 11 | N≤16 ، أنبوب فضفاض 0.9 مم | ||
P3: 90 × 55 × 12 | 16 <N≤64 ، أنبوب فضفاض 0.9 مم | ||
P4: 100 × 100 × 12 | 64 <N≤144 ، أنبوب فضفاض 0.9 مم | ||
P5: 110 × 141 × 12 | 144 <N≤256 ، أنبوب فضفاض 0.9 مم |
معلومات Odering للمفتاح البصري 1x16 1x32 Mems
يكتب | قناة | الطول الموجي | نوع الألياف | قطر الألياف | طول الألياف | موصل |
GZ- ممس التبديل البصري |
01 = 1 × 1 02 = 1 × 2 ..... 16 = 1 × 16 ...... |
85 = 850 نانومتر 13 = 1310 نانومتر 14 = 1490 نانومتر 15 = 1550 نانومتر 1625 = 1625 نانومتر 1650 = 1650 نانومتر 13/15 = 1310/1550 نانومتر |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
1 = 1 م 2 = 1.5 م X = آخرون |
00 = لا شيء LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC MP = MPO X = حسب الطلب |
التعليمات
س 1:هل يمكنني الحصول على طلب عينة؟ما هو موك الخاص بك من وحدة التبديل البصري 1x16 1x32 Mems؟
