| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 3 منافذ الألياف البصرية FWDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |

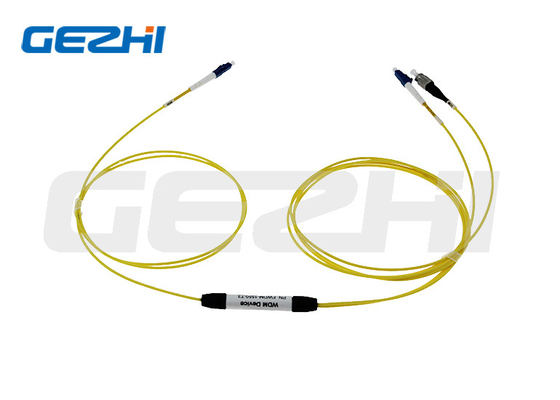

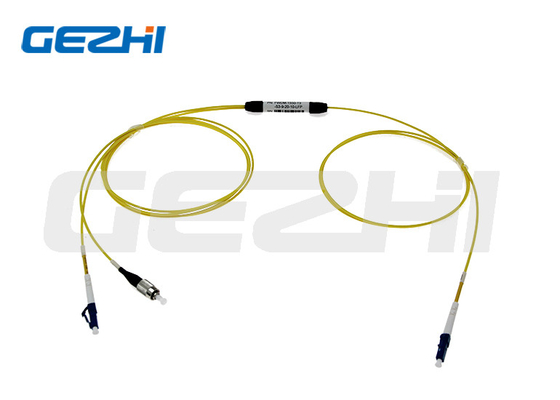

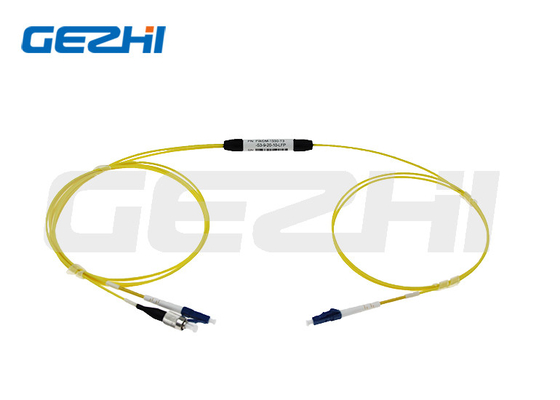

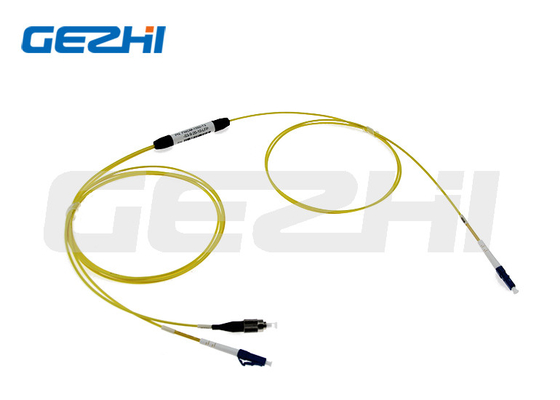

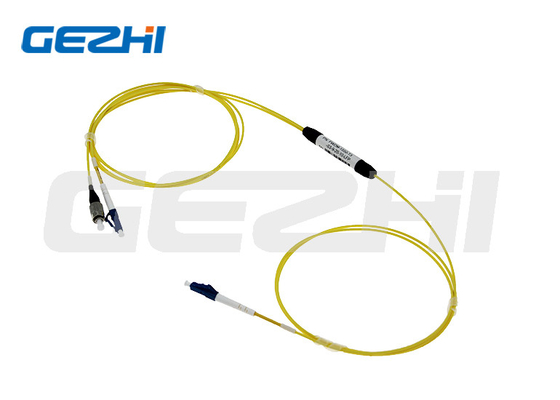

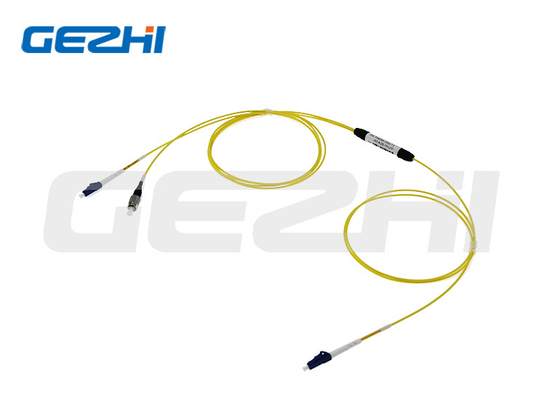

متعدد القنوات FWDM تصفية معدات اتصالات أنبوب الصلب WDM
وصف المنتج
تستخدم وحدة WDM لمرشح FTTX على نطاق واسع في EDFA ومضخمات Raman وشبكات WDM وأجهزة الألياف البصرية على أساس تقنية مرشح الأغشية الرقيقة (TFF).يجمع الجهاز أو يفصل الضوء عند أطوال موجية مختلفة في نطاق واسع من الطول الموجي.يمكنه توسيع قدرة ليف واحد لتحقيق اتصال ثنائي الاتجاه ، بحيث يتم استخدامه على نطاق واسع في ترقية الشبكة الضوئية وتوسيعها ، أو تقديم أعمال شاملة جديدة وما إلى ذلك.
نحن نقدم أجهزة تصفية متعددة الإرسال بتقسيم الطول الموجي (WDM) القائمة على الفلتر والتي يتم تخصيصها لنطاقات الطول الموجي الخاصة لتطبيقاتك الخاصة.كما تعلم ، يعمل نظام GEPON نفسه على 1310/1490 ، لذلك يتم تسليم إشارة CATV هنا عبر نفس الألياف باستخدام 1550 نانومتر ، و FWDM هو مكان "مختلط" فيه كل هذا.
سمات
انخفاض فقدان الإدراج
عزل قناة عالية
نطاق تمرير واسع
موثوقية عالية واستقرار
خالي من الايبوكسي على المسار البصري
طلب
مراقبة الخط
الاتصالات عن بعد
التطبيق الخلوي
مضخم الألياف الضوئية
الوصول إلى الشبكة
أنظمة مترو WDM
أنظمة إدارة الطلب على المياه لمسافات طويلة
شبكات المؤسسة
تخصيص
| غرض | وحدة | حدود |
| قناة التباعد | جيجاهرتز | 200 |
| نطاق الطول الموجي | قنوات الاتحاد C- أو L-band 186.6 إلى 196.1 THz | |
| Passband | جيجاهرتز | ≥ +/- 33 |
| تموج نطاق تمرير الإرسال | ديسيبل | ≤0.3 |
| فقدان إدخال ناقل الحركة | ديسيبل | ≤1.0 |
| انعكاس تموج التمرير | ديسيبل | ≤0.2 |
| فقدان إدراج الانعكاس | ديسيبل | ≤0.4 |
| عزل الإرسال (قناة بديلة) | ديسيبل | ≥30 |
| عزل الإرسال (قناة غير متجاورة) | ديسيبل | ≥50 |
| عزل الانعكاس | ديسيبل | ≥13 |
| الخسارة المعتمدة على الاستقطاب | ديسيبل | ≤0.2 |
| تشتت وضع الاستقطاب | ملاحظة | ≤0.2 |
| الاتجاهية | ديسيبل | ≥50 |
| تعويض الخساره | ديسيبل | ≥45 |
| معالجة الطاقة الضوئية | ميغاواط | ≥500 |
| حمل الشد | ن | ≥5 |
| نطاق الحرارة الشغالة | -5 إلى 70 | |
| مدى درجة حرارة التخزين | -40 إلى +85 درجة مئوية | |
| نوع الألياف | SMF-28e | |
| أبعاد الحزمة | مم | 5.5 × 34 ملم |
ملحوظة: جميع المواصفات مبنية على أساس الأجهزة بدون موصلات ، ومضمونة أكثر
الطول الموجي والاستقطاب ودرجة الحرارة.
أبعاد الرسم (مم)
تعبئة المنتج
|
|
