| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 3 منافذ دائرية بصرية |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$59-US$118 |
| شروط الدفع: | / تي تي، ويسترن يونيون |

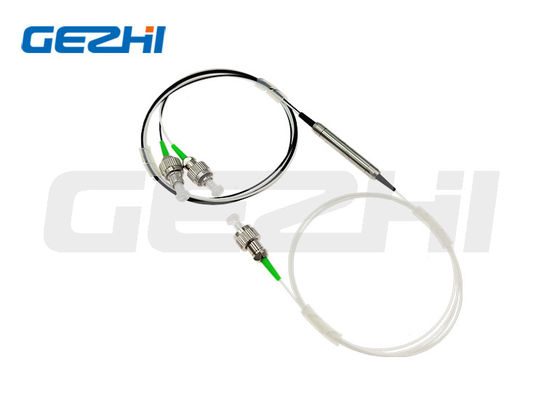

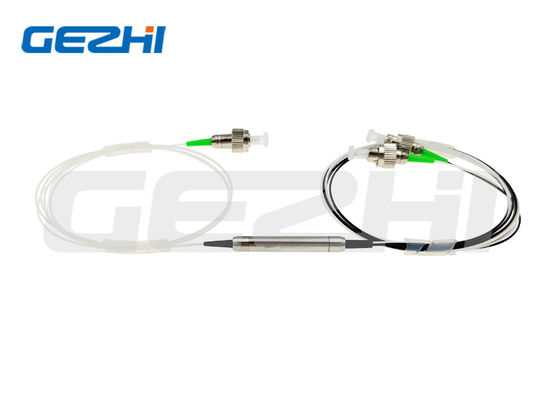

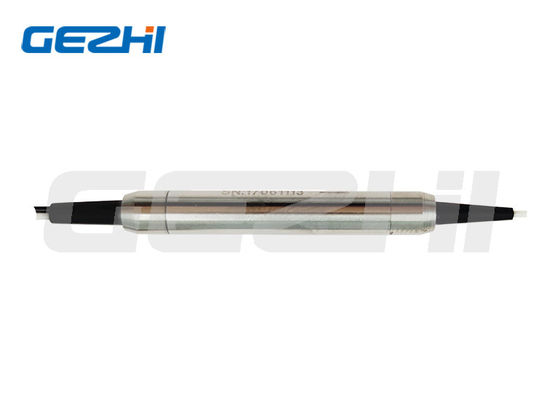

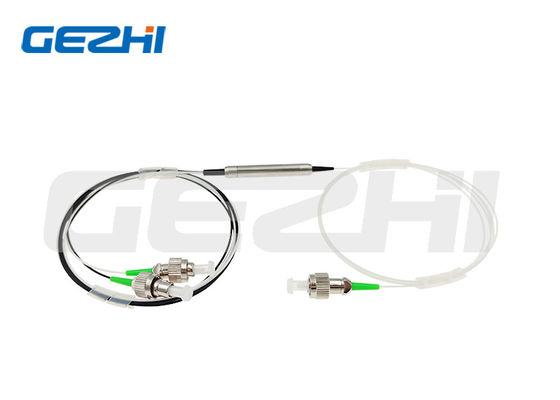

المنعكس الخلفي المنخفض المدار البصري 3 موحدة الألياف مع جهاز FC
وصف المنتج
تتوفر أجهزة التداول البصرية لـ Gezhi على العديد من التطبيقات في الدوائر البصرية وأنظمة الاتصالات البصرية لإعادة توجيه الإشارات البصرية ثنائية الاتجاه إلى منافذ مختلفة.
جهاز التداول البصري هو مكون خاص للألياف البصرية يمكن استخدامه لفصل الإشارات البصرية التي تسافر في اتجاهات متضاربة في الألياف البصرية،مشابهة لتشغيل جهاز تداول إلكترونيجهاز التداول البصري هو جهاز ذو ثلاثة منافذ مصمم بحيث يخرج الضوء الذي يدخل أي منفذ من الميناء التالي. وهذا يعني أنه إذا دخل الضوء إلى الميناء 1 ، فإنه يتم إصداره من الميناء 2 ،ولكن إذا كان بعض الضوء المنبعث ينعكس مرة أخرى إلى جهاز التدفق، لا يخرج من الميناء 1، ولكن بدلا من ذلك يخرج من الميناء 3.
التطبيقات
إضافة-إسقاط متعددة
أجهزة استشعار الألياف
أنظمة نقل إشارات ثنائية الاتجاه
ضخ في الاتجاهين
أجهزة تعويض التشتت اللونية في الخط
الخصائص
انخفاض خسارة الإدراج
PDL منخفضة
عزل القناة العالية
حزمة صغيرة
موثوقية عالية واستقرار
فعالة من حيث التكلفة
المواصفات
| المعلم | الدرجة P | |
| التكوين | الميناء 1 إلى الميناء 2 إلى الميناء 3 | |
| طول موجة العملية (nm) | 1310±30 أو 1550±30 أو 1585±30 | |
| العزل (dB) | نموذجي | 0.6 |
| أقصى | 0.8 | |
| العزل النموذجي (dB) | ≥50 | |
| الحد الأدنى للعزلة (dB) | ≥40 | |
| الكلام المتقاطع (dB) | ≥50 | |
| الخسارة المعتمدة على الاستقطاب (dB) | <0.15 | |
| وضع الاستقطاب التشتت | <0.1 | |
| خسارة العائد ((dB) | ≥50 | |
| الطاقة المعالجة (mW) | 500 | |
| درجة حرارة التشغيل (°C) | -10~+75 | |
| أبعاد العبوة (ملم) | Φ5.5xL50 أو Φ5.5xL63 | |
مخطط التطبيق
كما تظهر الصورة: يقع دوائر في كلا الطرفين من الألياف. كل دوائر تعمل لإضافة إشارة في اتجاه واحد مع إزالة الإشارة في الاتجاه الآخر. انظر إلى المثال على اليسار.
يمكن استخدام جهاز التداول لإرسال إشارات بصرية من خلال ألياف واحدة في اتجاهين.
|
|
