| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 3 منافذ دائرية بصرية |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |

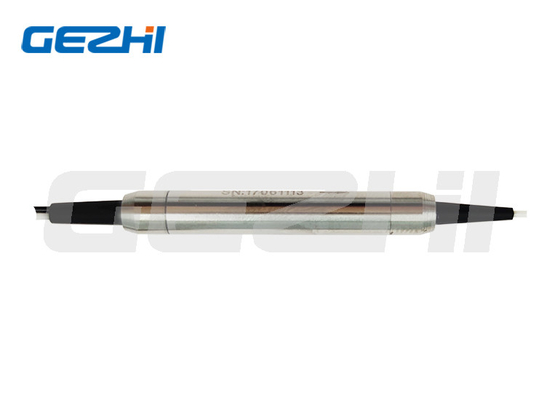

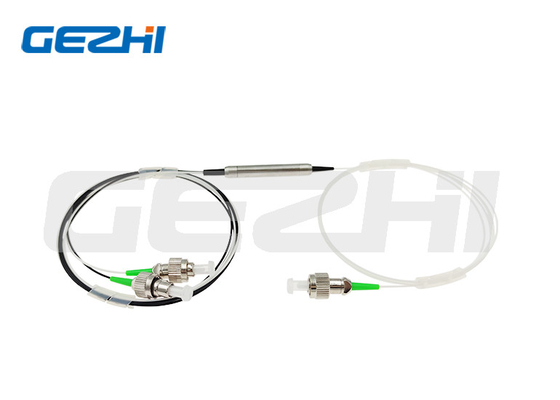

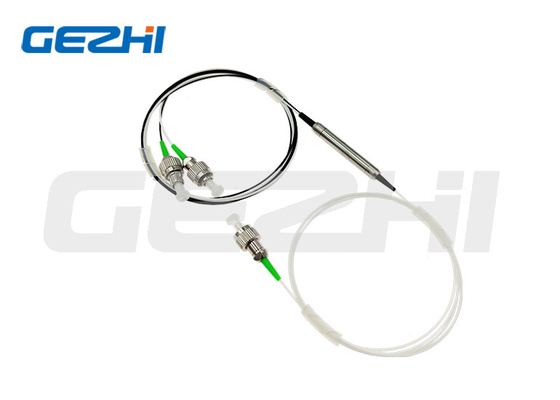

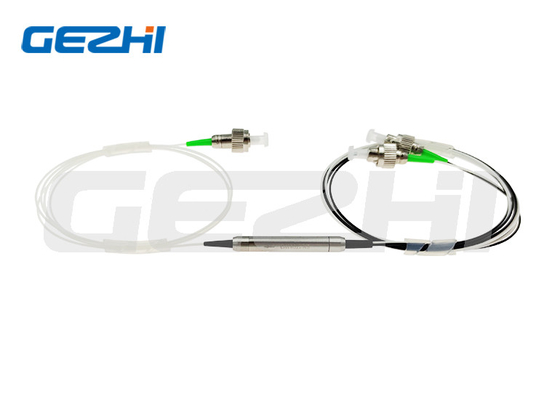

انخفاض انعكاس الظهر البصري المروج 3 منافذ الألياف مع موصل FC
وصف المنتج
للدوائر الضوئية من Gezhi العديد من التطبيقات في الدوائر الضوئية وأنظمة الاتصالات الضوئية لإعادة توجيه الإشارات الضوئية ثنائية الاتجاه إلى منافذ مختلفة.
الدوار البصري هو مكون خاص من الألياف الضوئية يمكن استخدامه لفصل الإشارات الضوئية التي تنتقل في اتجاهين متعاكسين في الألياف الضوئية ، على غرار تشغيل جهاز الدوران الإلكتروني.جهاز الدوران البصري عبارة عن جهاز ثلاثي المنافذ مصمم بحيث يخرج الضوء الذي يدخل أي منفذ من المنفذ التالي.هذا يعني أنه إذا دخل الضوء إلى المنفذ 1 ، فإنه ينبعث من المنفذ 2 ، ولكن إذا انعكس بعض الضوء المنبعث مرة أخرى إلى جهاز الدوران ، فإنه لا يخرج من المنفذ 1 ، ولكنه يخرج من المنفذ 3 بدلاً من ذلك.
التطبيقات
إضافة إسقاط مضاعف
مجسات الألياف
أنظمة نقل الإشارة ثنائية الاتجاه
ضخ ثنائي الاتجاه
اقتران أجهزة تعويض التشتت اللوني في الخط
سمات
انخفاض فقدان الإدراج
انخفاض PDL
عزل قناة عالية
حزمة مدمجة
الموثوقية العالية والاستقرار
فعاله من حيث التكلفه
تخصيص
| معامل | درجة P | |
| إعدادات | المنفذ 1 إلى المنفذ 2 إلى المنفذ 3 | |
| الطول الموجي للعملية (نانومتر) | 1310 ± 30 أو 1550 ± 30 أو 1585 ± 30 | |
| العزلة (ديسيبل) | عادي | 0.6 |
| أقصى | 0.8 | |
| العزلة النموذجية (ديسيبل) | ≥50 | |
| الحد الأدنى من العزلة (ديسيبل) | ≥40 | |
| نقاش متقاطع (ديسيبل) | ≥50 | |
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | <0.15 | |
| تشتت وضع الاستقطاب | <0.1 | |
| خسارة العودة (ديسيبل) | ≥50 | |
| معالجة الطاقة (ميغاواط) | 500 | |
| فتح درجة الحرارة (℃) | -10 ~ + 75 | |
| أبعاد العبوة (مم) | Φ5.5 × L50 أو Φ5.5 × L63 | |
مخطط التطبيق
كما تظهر الصورة: يوجد دائري عند طرفي الألياف.يعمل كل Circulator لإضافة إشارة في اتجاه واحد أثناء إزالة الإشارة في الاتجاه الآخر.انظر الى المثال على اليسار.
يمكن استخدام جهاز الدوران لإرسال الإشارات الضوئية عبر ليف واحد في اتجاهين.
|
|
