| Brand Name: | GEZHI or OEM |
| رقم الطراز: | رقعة قماشية |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |

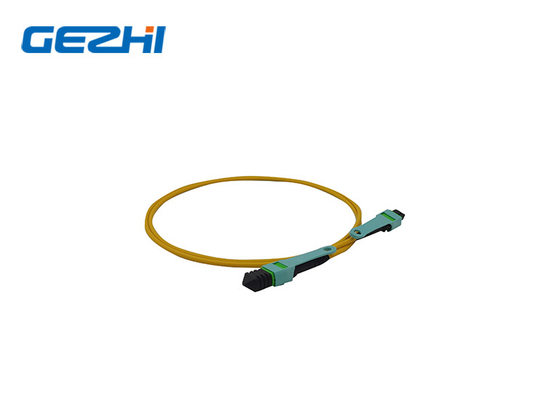

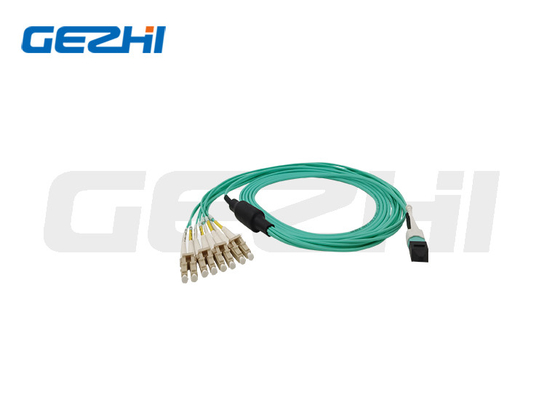

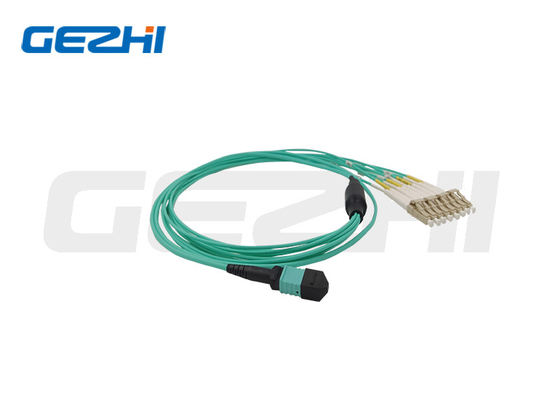

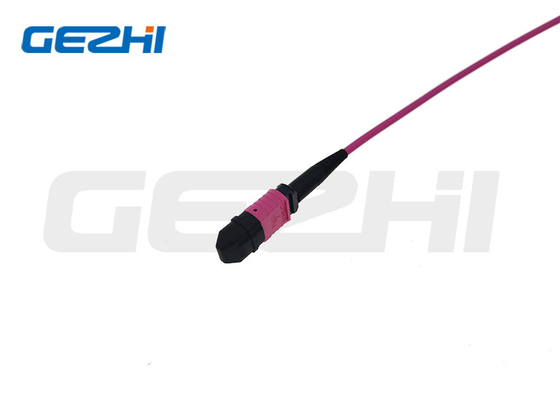

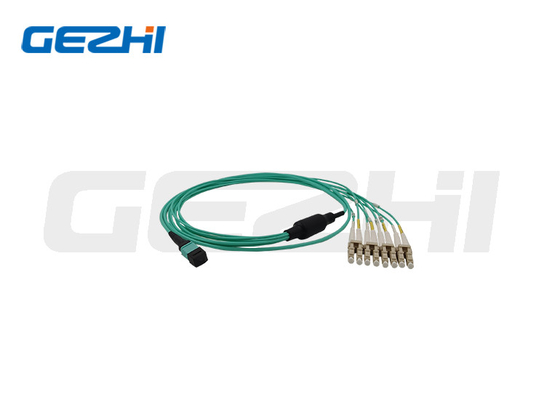

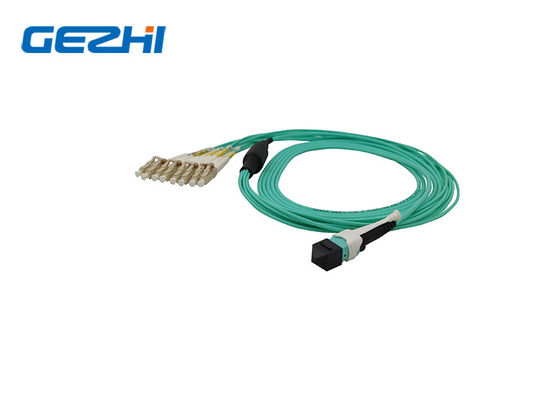

MPO OM3 Patch Cord Fiber Optic Patch Cord 12 Fiber Mpo Trunk Cable
تُستخدم مجموعة قطع الألياف الضوئية من أجل الإنهاء المباشر لكابل الألياف.التصميم هو أنه يحتوي على الألياف العارية ويحميها بعد تعرضها من كابلات الألياف البصرية الرئيسية.يمكن للأنابيب التي يبلغ قطرها 2 مم أن تستوعب أليافًا يصل قطرها إلى 900 ميكرون ، كما أنها توفر الدعم عند إنهاء الألياف بالموصل مما يمنح قبضة أقوى بين الألياف والموصل مما يمنع أي كسر سهل للألياف.الطقم متوفر بنوع 2 ، 4 ، 6 ، 8 12 و 24 نواة.يمكن لـ Fiber Tek أيضًا تقديم مجموعة أدوات الاختراق المخصصة والتي لم يتم ذكرها في ورقة البيانات هذه.
سمات
انخفاض فقدان الإدراج
انخفاض PDL
حزمة مدمجة في الخط
استقرار وموثوقية عالية
خالية من الايبوكسي على المسار البصري
قوة عالية
تخصيص
| مستوى الأداء | معيار | نخبة | ||||
| موصل | وضع | نهاية الوجه | IL (حد أقصى) (ديسيبل) | RL (دقيقة) (ديسيبل) | IL (حد أقصى) (ديسيبل) | RL (دقيقة) (ديسيبل) |
| MPO / MTP | مم OM4 | 8F / APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 |
| 12F / APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24F / APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 8F / بيسي | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 12F / بيسي | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24F / جهاز كمبيوتر | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
معلومات الطلب
|
معلومات الطلبية
| يكتب | وضع | عدد الألياف | قطبية | خريج | موصل أ | موصل ب | تلميع | طول |
| PCMPO | 2 = OS2 3 = OM3 4 = OM4 5 = OM5 |
08 = 8 ألياف 12 = 12 ألياف 24 = 24 ألياف 36 = 3 × 12 ألياف 48 = 4 × 12 ألياف 96 = 8x12 ألياف 144 = 12 × 12 ألياف |
أ = النوع أ ب = النوع ب C = النوع C. |
S = قياسي E = النخبة |
م = ذكر F = أنثى |
م = ذكر F = أنثى |
P = اتحاد الوطنيين الكونغوليين أ = APC |
01 = مليون 02 = 2 م 05 = 5 م 10 = 10 م S = تحديد |
مخطط التطبيق
1. عدد الألياف المخصصة
2. مخصص قطبية
لإرسال البيانات بشكل صحيح عبر كبل ليفي ، يجب أن تتطابق إشارة إرسال الارتباط (Tx) في أحد طرفي الكبل مع جهاز الاستقبال المقابل (Rx) في الطرف الآخر.ودور القطبية ، الذي يحدد الاتجاه الذي تنتقل إليه الإشارة ، هو التأكد من الحفاظ على هذا التطابق.قطبية الألياف هي أحد المجالات التي يبدو أنها تسبب الكثير من الارتباك في صناعتنا - خاصة عندما يتعلق الأمر بحلول MPO متعددة الألياف المستخدمة في التطبيقات البصرية المتوازية.
تشتمل موصلات MPO أيضًا على مفتاح في الجانب العلوي للموصل ونقطة بيضاء على الجانب للإشارة إلى موقع الموضع 1. يعد توجيه المفتاح أمرًا بالغ الأهمية عندما يتعلق الأمر بالقطبية.
هناك أيضًا ثلاثة أنواع مختلفة من كبلات MPO - النوع A والنوع B والنوع C كما هو موضح في الصور أدناه:
3. موصلات مخصصة
معلومات عنا
شهادتنا
التعبئة
AFQ
س 1:هل يمكنني الحصول على طلب عينة؟ما هو موك الخاص بك؟
A2: المهلة العادية حوالي أسبوع واحد ،لكمية كبيرة ومنتجات خاصة.يرجى التحقق من المهلة مع مندوب المبيعات لدينا.لكننا نحتفظ بمخزون لبعض المنتجات ،يمكن أن السفينة 1-3 أيام بعد تلقي الدفع.
|
|
