| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-Red / Blue WDM |
| الـ MOQ: | 1 |
| السعر: | Get Latest Price |
| Delivery Time: | 2 ~ 7 أيام عمل |

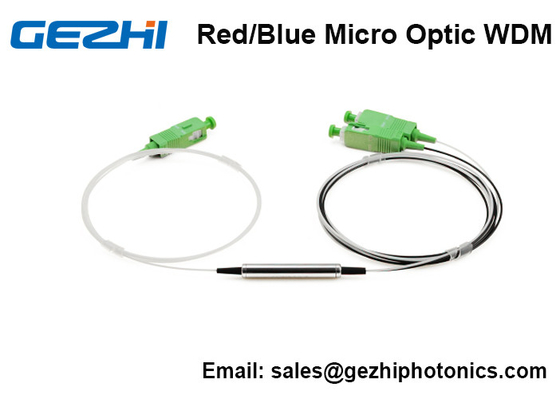

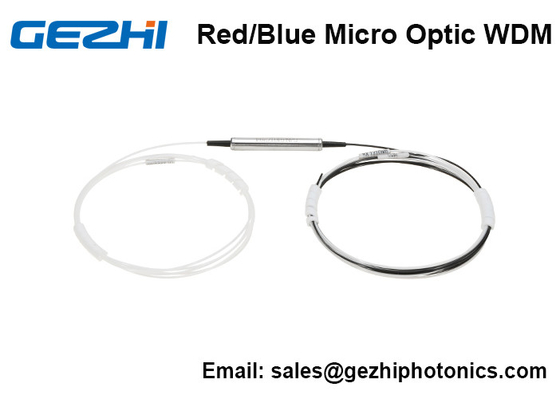

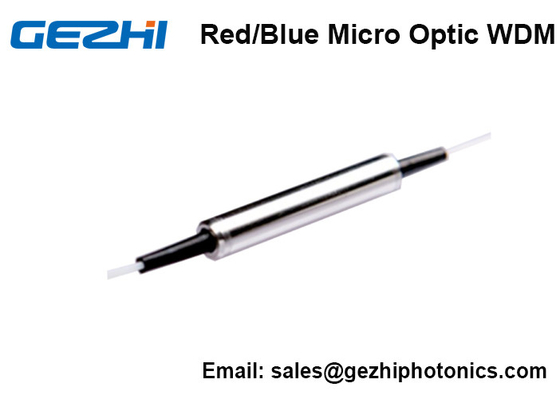

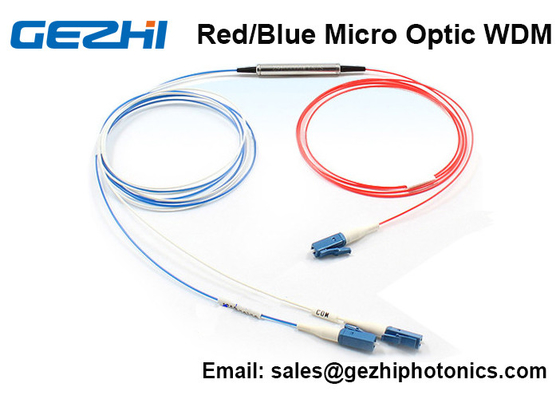

مرشح Micro-Optic WDM 3 منفذ C Band أحمر / أزرق في نظام DWDM
يعد مرشح النطاق الأحمر / الأزرق GEZHI 1x2 DWDM جهازًا بصريًا صغيرًا سلبيًا يعتمد على تقنية تصفية الأغشية الرقيقة المستقرة بيئيًا.يتم استخدامه بشكل أساسي لفصل أو دمج إشارات الطول الموجي للنطاق الأحمر وإشارات الطول الموجي للنطاق الأزرق في النطاق C ، في أنظمة DWDM أحادية الاتجاه ثنائية الاتجاه ونظام تضخيم عالي الطاقة.تتميز المكونات بنطاق تمرير عريض ، وفقدان إدخال منخفض ، وخسارة عالية في العودة ، واستقرار بيئي ممتاز ، وقدرة عالية على معالجة الطاقة.
في وحدة DWDM ، التي تستخدم مرشح أحمر / أزرق ، يمكن دمج Mux مع Demux.على سبيل المثال ، يجمع Mux قنوات DWDM في النطاق الأحمر ، بينما يفصل Demux قنوات DWDM في النطاق الأزرق.باستخدام مرشح أحمر / أزرق ، يمكن للمرء أن يجمع بين قنوات الإرسال الأحمر وقنوات الاستقبال الأزرق في ألياف واحدة.
سمات
طلب
مواصفات الأداء
| يكتب | MWDM | ||
| تمرير قناة الطول الموجي | نانومتر | 1549.12 ~ 1562.83 (أحمر) | 1530.13 ~ 1541.55 (أزرق) |
| الطول الموجي لقناة الانعكاس | نانومتر | 1530.13 ~ 1541.55 (أزرق) | 1549.12 ~ 1562.83 (أحمر) |
| تمرير فقدان إدخال القناة | ديسيبل | ≤0.50 | |
| فقدان إدخال قناة الانعكاس | ديسيبل | ≤0.40 | |
| قناة الريبل | ديسيبل | ≤0.3 | |
| عزل القناة المجاورة | ديسيبل | ≥30 | |
| التعبير عن عزل القناة | ديسيبل |
≥15
|
|
| PDL | ديسيبل | ≤0.1 | |
| PMD | بس / نانومتر | ≤0.1 | |
| الاستقرار الحراري | ديسيبل / ℃ | 0.005 | |
| الاتجاهية | ديسيبل | ≥50 | |
| تعويض الخساره | ديسيبل | ≥45 | |
| معالجة الطاقة | ميغاواط | 300 | |
| درجة حرارة التشغيل | ℃ |
-30 ~ + 80
|
|
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |
| الأعلى.حمل الشد | ن | 5 | |
| حزمة الأبعاد | مم | Φ5.5xL34 (250 ميكرومتر) /Φ5.5xL38 (900 ميكرومتر) | |
ملاحظة: 1. فقدان الإدراج لا يشمل الموصل ، كل موصل سيضيف خسارة 0.2 ديسيبل.
2. يمكن عمل أطوال موجية أخرى بناءً على طلب الزبون.على سبيل المثال ، L-Band R / B ، C / L Band.
معلومات الطلبية
| الطول الموجي | مواصفات العبوة | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| R / B = الطول الموجي الأحمر / الأزرق |
1 = Φ5.5 مم × 34 مم 2 = 90 × 20 × 10 ملم 3 = 100 × 80 × 10.5 ملم 4 = 120 × 80 × 18 ملم 5 = 140 × 115 × 18 ملم 6 = 19 "1U الرف X = آخرون |
9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
05 = 0.5 م 10 = 1.0 م 15 = 1.5 م X = آخرون |
OO = لا شيء FP = FC / الكمبيوتر الشخصي FA = FC / APC SP = SC / الكمبيوتر الشخصي SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / الكمبيوتر الشخصي LA = LC / APC X = آخرون |
المزيد من صور:
|
|
