| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | جهاز GZ-FWDM |
| الـ MOQ: | 1 |
| السعر: | Get Latest Price |
| موعد التسليم: | 2 ~ 7 أيام عمل |

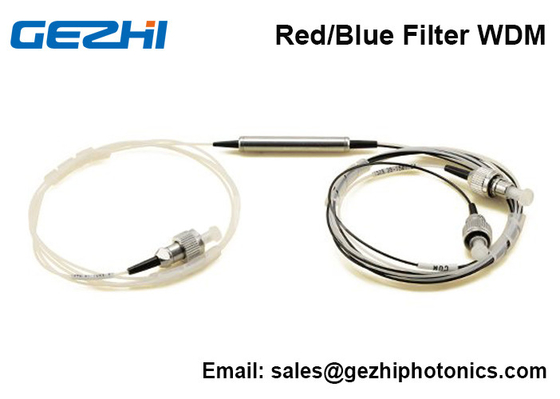

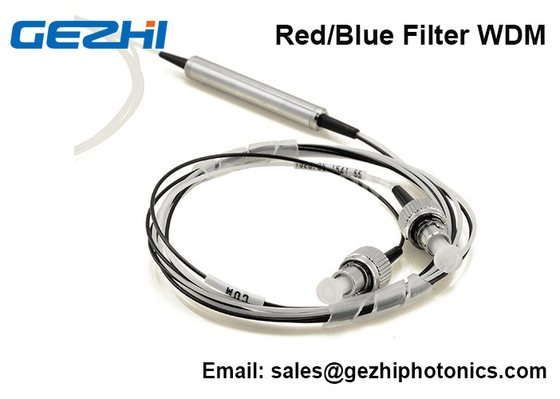

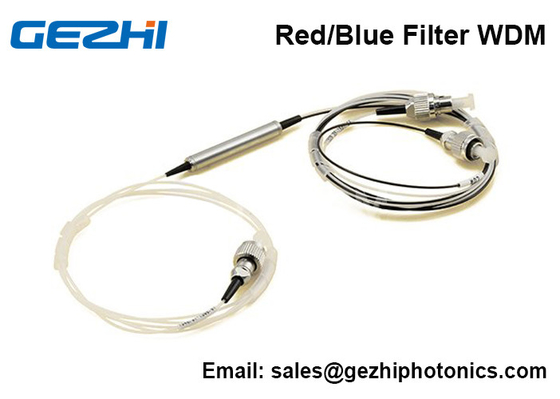

مرشح GEZHI DWDM Red / Blue عبارة عن جهاز مرشح رقيق.إنه جهاز ثلاثي المنافذ.منفذ واحد يسمى "المشتركة".يوفر المنفذان الآخران القناة لـ "نطاقي" الطول الموجي.
النطاقان هما الأحمر (λ> 1547 نانومتر) والأزرق (λ <1543 نانومتر).
تمر إحدى العصابات عبر الساق المنعكسة ، بينما تمر الفرقة الأخرى عبر الساق المنعكسة.
|
عادة ، ومع ذلك ، يتم استخدام الجهاز كجهاز WDM ثنائي الاتجاه (أي ثنائي الاتجاه).يتم إرسال شريط واحد إلى الساق المشتركة ، بينما يتم تسليم الفرقة الأخرى من الساق المشتركة.(انظر مثال الرسم البياني) في وحدة DWDM ، التي تستخدم مرشح أحمر / أزرق ، يمكن دمج Mux مع Demux.
على سبيل المثال ، يجمع Mux قنوات DWDM في النطاق الأحمر ، بينما يفصل Demux قنوات DWDM في النطاق الأزرق.باستخدام حشو أحمر / أزرق ، يمكن للمرء أن يجمع بين قنوات الإرسال الأحمر وقنوات الاستقبال الأزرق في ألياف واحدة. |
مثال على WDM باللون الأحمر / الأزرق في الاستخدام ثنائي الاتجاه. |
سماتطلب
Ø انخفاض فقدان الإدراج Ø شبكة WDM
Ø نطاق تمرير واسع Ø مراقبة الخط
عزل عالي القناة اتصالات
Ø موثوقية عالية Ø أدوات الاختبار

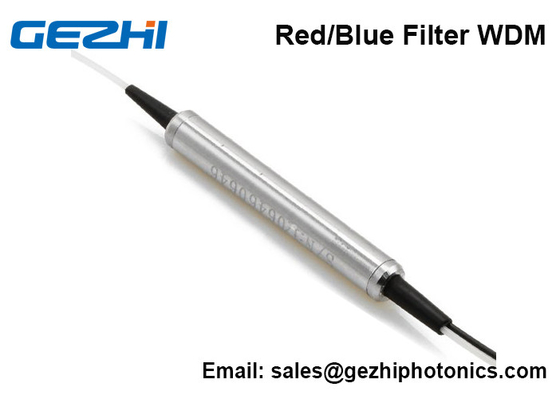

DWDM الأحمر / الأزرق الفرقة تصفية DWDM الأحمر / الأزرق الفرقة تصفية DWDM الأحمر / الأزرق الفرقة تصفية مع
مع أنبوب فولاذي مقاوم للصدأ مع حزمة صندوق ASB بلاستيكي 19 بوصة حزمة تثبيت رف 1RU
مواصفات الأداء
| يكتب | FWDM | ||
| تمرير قناة الطول الموجي | نانومتر | 1547 ~ 1561 (أحمر) | 1530 ~ 1543.2 (أزرق) |
| الطول الموجي لقناة الانعكاس | نانومتر | 1530 ~ 154.2 (أزرق) | 1547 ~ 1561 (أحمر) |
| تمرير فقدان إدخال القناة | ديسيبل | ≤0.60 | |
| فقدان إدخال قناة الانعكاس | ديسيبل | ≤0.40 | |
| قناة الريبل | ديسيبل | ≤0.3 | |
| عزل القناة المجاورة | ديسيبل | ≥30 | |
| التعبير عن عزل القناة | ديسيبل | ≥12 | |
| PDL | ديسيبل | ≤0.1 | |
| PMD | بس / نانومتر | ≤0.1 | |
| الاتجاهية | ديسيبل | ≥55 | |
| تعويض الخساره | ديسيبل | ≥50 | |
| معالجة الطاقة | ميغاواط | 300 | |
| درجة حرارة التشغيل | ℃ | -5 ~ + 70 | |
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |
| حزمة الأبعاد | مم | φ5.5 × 34 | |
ملاحظة: 1. التخصيص متاح.
2. فقدان الإدراج لا يشمل الموصل ، كل موصل سيضيف خسارة 0.2dB.
3. يمكن عمل أطوال موجية أخرى بناءً على طلب الزبون.على سبيل المثال ، L-Band R / B ، C / L Band.
معلومات الطلبية
| الطول الموجي | مواصفات العبوة | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| R / B = الطول الموجي الأحمر / الأزرق |
1 = Φ5.5 مم × 34 مم 2 = 90 × 20 × 10 ملم 3 = 100 × 80 × 10.5 ملم 4 = 120 × 80 × 18 ملم 5 = 140 × 115 × 18 ملم 6 = 19 "1U الرف X = آخرون |
9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
05 = 0.5 م 10 = 1.0 م 15 = 1.5 م X = آخرون |
OO = لا شيء FP = FC / الكمبيوتر الشخصي FA = FC / APC SP = SC / الكمبيوتر الشخصي SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / الكمبيوتر الشخصي LA = LC / APC X = آخرون |
