| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-16CH CWDM |
| الـ MOQ: | 1 |
| السعر: | Get Latest Price |
| Delivery Time: | 2 ~ 7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون ، باي بال |

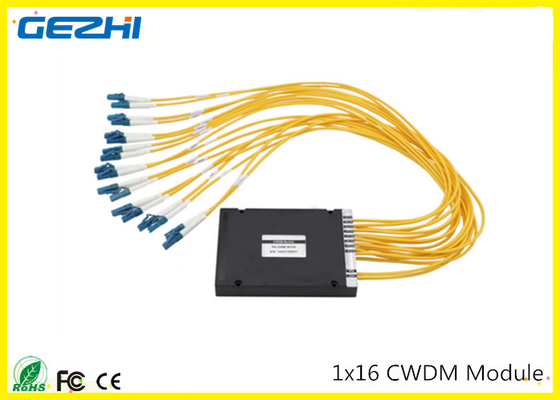

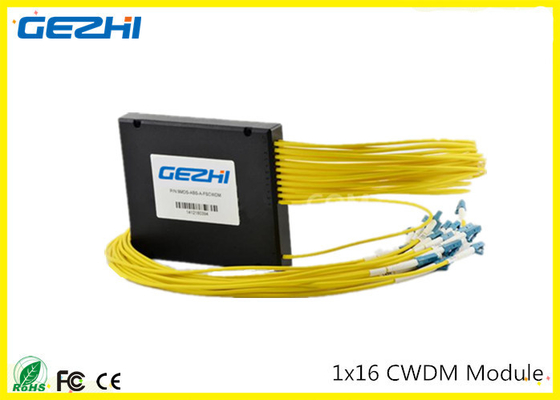

1x16CH CWDM مسك الغزال / Demux الوحدة النمطية
وصف:
توفر تقنيات CWDM و DWDM طريقة فعالة لمشاركة زوج واحد من خيوط الألياف وتجميع واجهات اتصالات مختلفة مثل: 10G و SONET OC-192 و STM-64 و Fibre Channel 1G / 2G / 4G و Gigabit Ethernet و OC3 / OC12 أو OC48 و E1 / T1 ، فقط باستخدام أطوال موجية مختلفة من الضوء لكل قناة.
تشتمل مجموعة منتجاتنا على حلول ميسورة التكلفة لتقنيات CWDM و DWDM ، مع إدارة دنيا أو بدون إدارة ، ولكن أيضًا حلول احترافية من فئة الناقل مع وظائف إدارة ومراقبة كاملة ، وفرة في إمدادات الألياف والطاقة ومواصفات تصنيف Telco التي يمكن أن تصل إلى 80 قناة من سعة DWDM 10G على دائرة ألياف واحدة.
تتميز منتجات WDM Optical Mux بالمرونة مع حل منخفض التكلفة يمكّن من توسيع سعة الألياف الحالية ، ومتوفرة مع وحدة كاسيت بلاستيك ABS ، وصندوق قابل للتركيب على الرف مقاس 19 بوصة وتغليف LGX القياسي. بغض النظر عن نوع الموصلات ، مثل FC ، ST ، SC ، LC ، إلخ ، كلها متاحة ، ويمكننا أيضًا مزج موصلات مختلفة على جهاز واحد.
تطبيق CWDM Mux Demux:
تخصيص:
| معامل | وحدة | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | ||||||
| مسك | ديموكس | مسك | ديموكس | مسك | ديموكس | مسك | ديموكس | ||||
| الطول الموجي للقناة | نانومتر | 1270 ~ 1610 نانومتر و 1271 ~ 1611 | |||||||||
| دقة الطول الموجي للمركز | نانومتر | ± 0.5 | |||||||||
| قناة التباعد | نانومتر | 20 | |||||||||
| قناة Passband (@ -0.5dB النطاق الترددي) | نانومتر | > 13 | |||||||||
| فقدان الإدراج | ديسيبل | 0.8 | 1.5 | 2.5 و 1.8 | 5.2 و 3.5 | ||||||
| قناة الريبل | ديسيبل | 0.3 | |||||||||
| عزل | مجاور | ديسيبل | غير متاح | > 30 | غير متاح | > 30 | غير متاح | > 30 | غير متاح | > 30 | |
| غير متجاورة | ديسيبل | غير متاح | > 40 | غير متاح | > 40 | غير متاح | > 40 | غير متاح | > 40 | ||
| الخمول فقدان حساسية درجة الحرارة | ديسيبل / ℃ | <0.005 | |||||||||
| تحويل درجة حرارة الطول الموجي | نانومتر / ℃ | <0.002 | |||||||||
| الخسارة المعتمدة على الاستقطاب | ديسيبل | <0.1 | |||||||||
| تشتت وضع الاستقطاب | ديسيبل | <0.1 | |||||||||
| الاتجاهية | ديسيبل | > 50 | |||||||||
| تعويض الخساره | ديسيبل | > 45 | |||||||||
| أقصى قدر من معالجة الطاقة | ميغاواط | 300 | |||||||||
| فتح درجة الحرارة | ℃ | -5 ~ + 75 | |||||||||
| درجة حرارة التخزين | ℃ | -40 ~ 85 | |||||||||

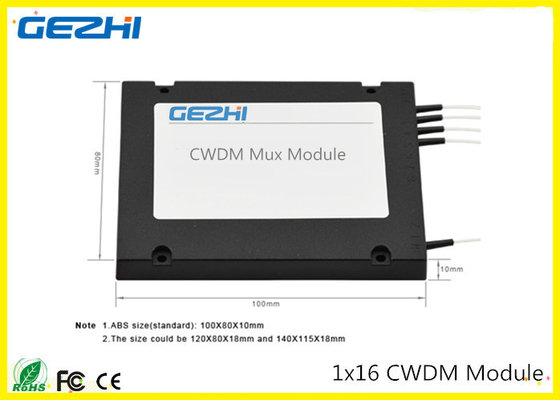

| أبعاد الحزمة | مم | L100xW80xH10 | L141xW115xH18 | ||||||||
ملحوظة:
1. محدد بدون موصلات.أضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل.
2.يمكننا أن نجعل حل فقدان الإدخال المنخفض أيضًا.لمزيد من المعلومات ، يرجى إرسال بريد إلكتروني إلى shirley@gezhiphotonics.com
تفاصيل اللوحة الأمامية:
صورة 4CH ثنائي الألياف CWDM ، كمرجع
①المنفذ المشترك:
SC ، FC ، LC ، ST مع موصلات UPC / APC المتاحة.
② منفذ الشاشة:
منفذ الشاشة ، نسبة نقر مختلفة لاختيارك (5٪ ، 1٪)
SC ، FC ، LC ، ST مع موصلات UPC / APC المتاحة.
③ ميناء الترقية:
منفذ ترقية ، عزل مختلف لاختيارك (<15 ديسيبل ، 15 ديسيبل ~ 30 ديسيبل ، 30 ديسيبل ~ 40 ديسيبل ، 50 ديسيبل)
SC ، FC ، LC ، ST مع موصلات UPC / APC المتاحة.
④المنفذ القياسي 1310 نانومتر / 1550 نانومتر:
منفذ نطاق مرور 1310 نانومتر: عزل مختلف لاختيارك (15 ديسيبل ~ 30 ديسيبل ، 30 ديسيبل ~ 40 ديسيبل) ، وفي الوقت نفسه عرض نطاق ترددي مختلف لاختيارك (± 50 نانومتر ، ± 6.5 نانومتر)
منفذ نطاق مرور 1550 نانومتر: عزل مختلف لاختيارك (15 ديسيبل ~ 30 ديسيبل ، 30 ديسيبل ~ 40 ديسيبل) ، وفي الوقت نفسه عرض نطاق ترددي مختلف لاختيارك (± 50 نانومتر ، ± 6.5 نانومتر)
SC ، FC ، LC ، ST مع موصلات UPC / APC المتاحة.

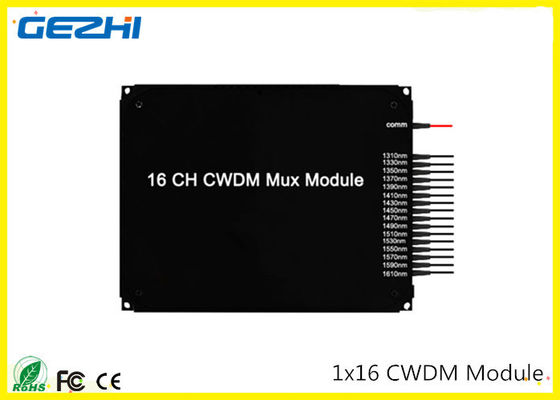

⑤ منفذ Mux / Demux لأطوال موجية محددة:
هناك ثمانية عشر طولًا موجيًا مركزيًا متاحًا من 1270 نانومتر إلى 1610 نانومتر ، مع كل خطوة 20 نانومتر لاختيارك.
SC ، FC ، LC ، ST مع موصلات UPC / APC المتاحة.
معلومات الطلبية:
| CWDM | XX | X | XX | X | X | XX |
| عدد القنوات |
كونفي - الرتبة |
القناة الأولى | نوع الألياف | طول الألياف | موصل الإدخال / الإخراج | |
|
04 = 4 قنوات 08 = 8 قنوات 16 = 16 قناة 18 = 18 قناة N = قناة N |
م = مسك الغزال D = Demux O = OADM |
27 = 1270 نانومتر …… 47 = 1470 نانومتر 49 = 1490 نانومتر …… 61 = 1610 نانومتر SS = خاص |
1 = ألياف عارية 2 = 900um أنبوب فضفاض 3 = 2 مم كابل 4 = 3 مم كابل |
1 = 1 م 2 = 2 م S = تحديد |
0 = لا شيء 1 = FC / APC 2 = إف سي / بيسي 3 = SC / APC 4 = SC / بيسي 5 = شارع 6 = LC S = تحديد |
|
|
