| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-16CH CWDM |
| الـ MOQ: | 1 |
| السعر: | Get Latest Price |
| Delivery Time: | 2 ~ 7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون ، باي بال |
جهاز سلبي 1x16 CWDM Mux Demux لـ WDM Nettwork ، نظام CATV.
وصف المنتج
تقدم GEZHI Photonics مجموعة كاملة من وحدات CWDM Mux-Demux ووحدات معدد إضافة إسقاط بصري (OADM) لتناسب جميع أنواع التطبيقات وحلول الشبكة.ومن أكثرها شيوعًا: Gigabit & 10G Ethernet و SDH / SONET و ATM و ESCON والقناة الليفية و FTTx و CATV.
يستخدم مُعدِّد تقسيم الطول الموجي الخشن من GEZHI (CWDM Mux / Demux) تقنية طلاء الأغشية الرقيقة والتصميم الخاص لتعبئة البصريات الدقيقة للربط المعدني غير المتدفق.إنه يوفر فقدًا منخفضًا للإدخال ، وعزلًا عاليًا للقناة ، ونطاق تمرير عريضًا ، وحساسية منخفضة لدرجة الحرارة ، ومسارًا ضوئيًا خالٍ من الإيبوكسي.
توفر منتجات CWDM Mux Demux الخاصة بنا ما يصل إلى 16 قناة أو حتى مضاعفة 18 قناة على ألياف واحدة.نظرًا لانخفاض فقدان الإدخال المطلوب في شبكات WDM ، يمكننا أيضًا إضافة "مكون التخطي" في وحدة CWDM Mux / Demux لتقليل IL كخيار.يشتمل نوع حزمة CWDM Mux / Demux القياسي على: حزمة صندوق ABS ، و LGX pakcage و 19 بوصة 1U رف.
سمات
* انخفاض فقدان الإدراج
* نطاق الطول الموجي الواسع
* تداخل منخفض
* استقرار عالي وموثوقية عالية
* خالية من الايبوكسي على المسار البصري
* الإغلاق وعدم الإغلاق
التطبيقات
* مراقبة الخط
* شبكة WDM
* الاتصالات
* التطبيق الخلوي
* مضخم الألياف الضوئية
* شبكة أكيس
المقياس التقني
| معامل | وحدة | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | ||||||
| مسك | ديموكس | مسك | ديموكس | مسك | ديموكس | مسك | ديموكس | ||||
| الطول الموجي للقناة | نانومتر | 1270 ~ 1610 نانومتر و 1271 ~ 1611 | |||||||||
| دقة الطول الموجي للمركز | نانومتر | ± 0.5 | |||||||||
| قناة التباعد | نانومتر | 20 | |||||||||
| قناة Passband (@ -0.5dB النطاق الترددي) | نانومتر | > 13 | |||||||||
| فقدان الإدراج | ديسيبل | 0.8 | 1.5 | 2.5 و 1.8 | 5.2 و 3.5 | ||||||
| قناة الريبل | ديسيبل | 0.3 | |||||||||
| عزل | مجاور | ديسيبل | غير متاح | > 30 | غير متاح | > 30 | غير متاح | > 30 | غير متاح | > 30 | |
| غير متجاورة | ديسيبل | غير متاح | > 40 | غير متاح | > 40 | غير متاح | > 40 | غير متاح | > 40 | ||
| الخمول فقدان حساسية درجة الحرارة | ديسيبل /℃ | <0.005 | |||||||||
| تحويل درجة حرارة الطول الموجي | نانومتر /℃ | <0.002 | |||||||||
| الخسارة المعتمدة على الاستقطاب | ديسيبل | <0.1 | |||||||||
| تشتت وضع الاستقطاب | ديسيبل | <0.1 | |||||||||
| الاتجاهية | ديسيبل | > 50 | |||||||||
| تعويض الخساره | ديسيبل | > 45 | |||||||||
| أقصى قدر من معالجة الطاقة | ميغاواط | 300 | |||||||||
| فتح درجة الحرارة | ℃ | -5 ~ + 75 | |||||||||
| درجة حرارة التخزين | ℃ | -40 ~ 85 | |||||||||
| أبعاد الحزمة | مم | L100xW80xH10 | L141xW115xH18 | ||||||||

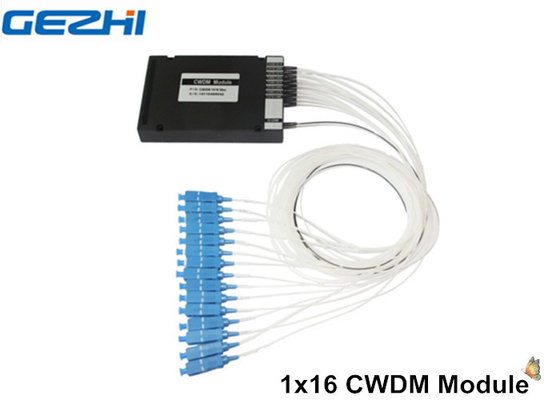

صورة المنتج
نظام CWDM Mux Demux السلبي
معلومات الطلبية
| CWDM | XX | X | XX | X | X | XX |
| عدد القنوات |
كونفي -النشوة |
القناة الأولى | نوع الألياف | طول الألياف | موصل الإدخال / الإخراج | |
|
04 = 4 قنوات 08 = 8 قنوات 16 = 16 قناة 18 = 18 قناة N = قناة N |
م = مسك الغزال D = Demux O = OADM |
27 = 1270 نانومتر …… 47 = 1470 نانومتر 49 = 1490 نانومتر …… 61 = 1610 نانومتر SS = خاص |
1 = ألياف عارية 2 = 900um أنبوب فضفاض 3 = 2 مم كابل 4 = 3 مم كابل |
1 = 1 م 2 = 2 م S = تحديد |
0 = لا شيء 1 = FC / APC 2 = إف سي / بيسي 3 = SC / APC 4 = SC / بيسي 5 = شارع 6 = LC S = تحديد |
|
|
