| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 1x4 CH CCWDM الوحدة النمطية |
| الـ MOQ: | 1 لوحدة 1x4 CH CCWDM |
| السعر: | Get Latest Price |
| موعد التسليم: | 2 ~ 7 أيام عمل |

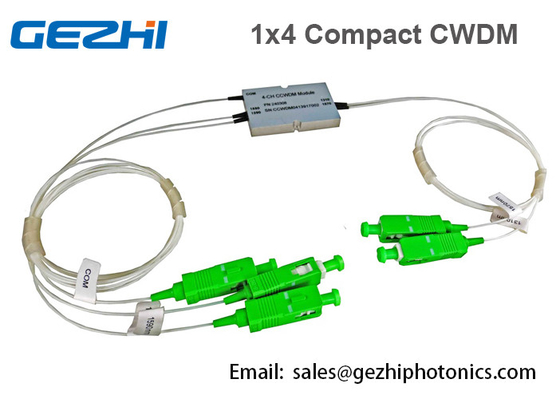

1x4 CH وحدة CCWDM Mux / Demux الضوئية في الشبكة البصرية السلبية
GEZHI الضوئيات CCWDMs.تعد معددات تقسيم الطول الموجي الصغيرة المدمجة ، أو CCWDM ، وحدات بصرية متكاملة مصممة لتحسين الأداء البصري بشكل كبير ، مع تقليل تكاليف التصنيع ، في حزمة أقل من 1/4 حجم وحدات CWDM التقليدية.
تتميز CCWDM لدينا بدقة عالية في الطول الموجي والاستقرار ، وفقدان منخفض للإدخال ، وعزل مرتفع ، وخسارة تعتمد على الاستقطاب المنخفض ومسار بصري خالٍ من الإيبوكسي.تعتمد CCWDM المؤهلة لـ Telcordia 1209/1221 على منصة المقعد البصري الخاصة بشركة GEZHI Photonics ، ونعتقد أن لديها أصغر بصمة من أي CWDM قابلة للمقارنة.مع تباعد قناة يبلغ 20 نانومتر وخصائص ممر النطاق العريض ، فإنه يسمح بتطبيقات شبكة البيانات أو الاتصالات باستخدام ليزر منخفض التكلفة غير مبرد.تتوفر CCWDM Mux / Demuxes في أربع أو ثماني قنوات وتتضمن منفذ توسع لأنظمة 16 قناة.
سمات
التطبيقات
حدود:
| وصف | وحدة | دقيقة | عادي | الأعلى. | ||
| اختياري فقدان القناة | ديسيبل | 0.8 | 1.0 | |||
| تمرير عرض النطاق | نانومتر | 13 | ||||
| التسطيح | ديسيبل | 0.3 | 0.5 | |||
| عزل القناة المجاورة | ديسيبل | 30 | 35 | |||
| عزل القناة غير المجاورة | ديسيبل | 40 | 45 | |||
| الاتجاهية | ديسيبل | 55 | ||||
| PDL | ديسيبل | 0.2 | ||||
| PMD | ملاحظة | 0.2 | ||||
| الأعلى.قوة | ميغاواط | 300 | ||||
| تمرير فقدان إدخال القناة | ص | ديسيبل | 0.8 | 1.0 | ||
| أ | 1.0 | 1.5 | ||||
| الطول الموجي للقناة | نانومتر |
1471 1491 1511 1531 1551 1571 1591 1611 يمكن اختيارها عند الطلب أو أي 4 قنوات بين 1260-1625 |
||||
| درجة حرارة التشغيل | درجة مئوية | 0 ~ + 70 | ||||
| درجة حرارة التخزين | درجة مئوية | -40 ~ + 85 | ||||
| طَرد | مم | 44 (طول) × 28 (عرض) × 6 (ارتفاع) | ||||
CWDM قارن CCWDM
من الجدير بالذكر أنه على الرغم من أن تقنية CWDM ليست شائعة جدًا لفترة طويلة ، ولكن بحلول الوقت الذي كان الختم فيه طلبًا لـ CWDM ، قام المطورون "بترقية" التكنولوجيا لإنشاء أجهزة إرسال متعددة.
على النقيض من تقنية مرشح CWDM المتتالية "القديمة" التي أثبتت جدواها ، فإن مُضاعِفات CWDM المتقدمة المُصنَّعة بواسطة تقنية مستوية.
تتضمن هذه التقنية إنشاء دليل موجي مستو معقد ، يتم استكماله بواسطة مرشحات ومزاهات من الأغشية الرقيقة.تسمى أجهزة تعدد الإرسال المصنوعة باستخدام هذه التقنية معددات الإرسال CCWDM (CompactCWDM).
الصورة أعلاه عبارة عن هيكل داخلي لمضاعفات CWDM.على اليسار - كلاسيكي على أساس مرحلة مرشح CWDM المضاعف ، يمين - مُضاعِف CCWDM.
لم تكن أجهزة إرسال CCWDM في الأعلى شائعة في المقام الأول نظرًا لحجمها - أكبر قليلاً من علبة الثقاب.
يحذر مقدمو خدمة الإنترنت للمهندسين من مثل هذا الجهاز الصغير ، والذي ، علاوة على ذلك ، كان من الصعب إصلاحه في لوحة التصحيح القياسية.
أبعاد الترحيل:
معلومات الطلب:
| CCWDM4 + 1- | XXXX- | X- | X- | XX- | X- | X |
|
|
الطول الموجي | درجة | نوع الضفيرة | طول | الموصل | طَرد |
|
1471 1491 1611 |
ص أ |
0 = ألياف عارية 1 = 900um أنبوب فضفاض 2 = كابل 2 مم 3 = كابل 3 مم |
05 = 0.5 م 10 = 1.0 م 15 = 1.5 م |
0 = لا شيء 1 = FC / الكمبيوتر الشخصي 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = LC 6 = آخرون |
0 = قياسي 1 = سبيسيا |
|
|
