| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 1x8 المدمجة CWDM |
| الـ MOQ: | 1 قطعة لـ 1x8 CWDM المدمجة |
| السعر: | Get Latest Price |
| موعد التسليم: | 2 ~ 7 أيام عمل |

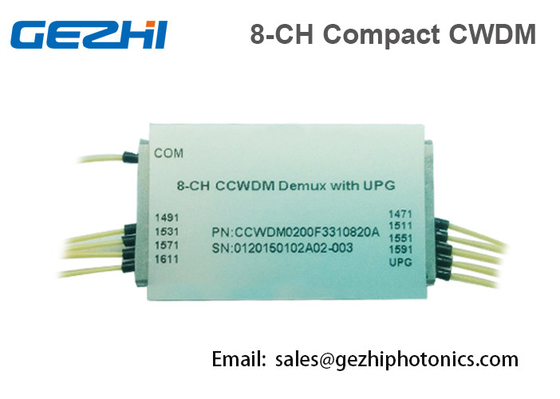

وحدة CCWDM الليفية بحجم 1 × 8 قنوات معدد ضوئي صغير الحجم
يعمل مُضاعِف تقسيم الطول الموجي الخشن المضغوط (CCWDM) على توسيع النطاق الترددي لشبكات اتصالات مترو / الوصول.يعتمد CCWDM من GEZHI Photonics على تقنية مرشح الأغشية الرقيقة وتغليف البصريات الدقيقة للربط المعدني.GEZHI الضوئياتيوفر CCWDM عالي الجودة مع عرض نطاق قناة مسطح ، وتكوين قناة مرن ، وفقدان إدخال منخفض وعزلة عالية.إنه مصمم لترقية السعة بسهولة مع نمو النظام.جميع منتجات Fooxtek خالية من الإيبوكسي في المسار البصري.
سمات
طلب
حدود:
| معامل | قيمة | |||||||
| رقم القناة | 4 | 8 | 8 (+ E1) | 8 (+ E2) | ||||
| الطول الموجي المركزي (نانومتر) | 1270،1290 ... 1610 أو 1271،1291 ... 1611 | |||||||
| نطاق التمرير (نانومتر) | قناة | دقيقة. | +/- 6.5 | |||||
|
يرقي ميناء |
دقيقة. | - | 1310 +/- 50 | 1260 ~ 1457 | ||||
|
عزل(ديسيبل) |
مسك |
مجاور قناة |
دقيقة. | 30 | ||||
|
عدممجاور قناة |
دقيقة. | 40 | ||||||
|
يرقي ميناء |
دقيقة. | 15 | ||||||
| ديموكس |
مجاور قناة |
دقيقة. | 30 | |||||
|
عدم مجاور قناة |
دقيقة. | 40 | ||||||
|
يرقي ميناء |
دقيقة. | 15 | ||||||
|
إدراج خسارة (ديسيبل) |
قناة | الأعلى. | 1.0 | 1.5 | 1.6 | 1.8 | ||
|
يرقي ميناء |
الأعلى. | - | 1.2 | |||||
| تموج في نطاق التمرير (ديسيبل) | الأعلى. | 0.3 | ||||||
| الاتجاهية (ديسيبل) | دقيقة. | 50 | ||||||
|
الاستقطاب خسارة الاعتماد (ديسيبل) |
الأعلى. | 0.15 | ||||||
|
وضع الاستقطاب تشتت (GD) ps |
الأعلى. | 0.1 | ||||||
| خسارة العودة (ديسيبل) | دقيقة. | 45 | ||||||
| نوع الألياف |
قادم SMF-28 مع أنبوب فضفاض 900 مم |
|||||||
| طول الألياف (م) | 1.0 +/- 0.1 | |||||||
| معالجة الطاقة (ميغاواط) | الأعلى. | 500 | ||||||
| درجة الحرارة التشغيل.(درجة مئوية) | -10 ~ + 70 | |||||||
| الدفع في الأفق.(درجة مئوية) | -40 ~ + 85 | |||||||
| أبعاد العبوة (مم) | الطول 44 × العرض 28 × الارتفاع 26 | |||||||
ملحوظة:
1. تشمل جميع المواصفات تأثير درجة حرارة التشغيل وجميع حالات الاستقطاب.
2. القيم المشار إليها بدون الموصلات وخسائر الإدخال لزوج الموصل هي 0.20 ديسيبل (نموذجي) و 0.30 ديسيبل (كحد أقصى).
3. طول الألياف يشمل الحذاء المطاطي ويستثني الموصل.
نموذجي IL أكثر من -40 إلى 85 درجة مئوية من 8ch CCWDM
أبعاد الترحيل:
تطبيق CCWDM على FTTA
معلومات الطلب:
| CCWDM8- | XXXX- | X- | X- | XX- | X- | X |
| الطول الموجي | درجة | نوع الضفيرة | طول | الموصل | طَرد | |
|
1471 1491 1611 |
ص أ |
0 = ألياف عارية 1 = 900um أنبوب فضفاض 2 = كابل 2 مم 3 = كابل 3 مم |
05 = 0.5 م 10 = 1.0 م 15 = 1.5 م |
0 = لا شيء 1 = FC / الكمبيوتر الشخصي 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = LC 6 = آخرون |
0 = قياسي 1 = خاص |
خط الإنتاج
|
|
