| Brand Name: | GEZHI or OEM |
| رقم الطراز: | وحدة 8CH CCWDM |
| الـ MOQ: | 1 قطعة لـ 8CH CCWDM |
| السعر: | Get Latest Price |
| Delivery Time: | 2 ~ 7 أيام عمل |

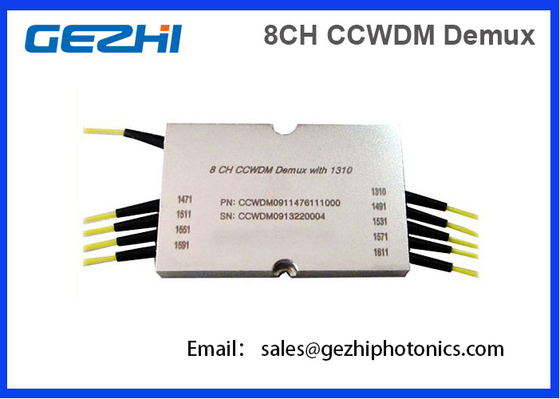

8CH CCWDM وحدة مدمجة بتقسيم الطول الموجي الخشن
ميني CCWDMs(معددات تقسيم الطول الموجي المدمجة من Coasrse) متوفرة في تصميم صغير الحجم وموفر للمساحة ومثالي لتطبيقات تركيب الدرج.تتوفر ميني CCWDM مع منفذ ترقية.إنها تقنية جديدة من GEZHI Photonics.قارن وحدة CWDM العادية ، الحجم أكثر ضغطًا.
وفقدان إدراج منخفض وعزلة عالية.
تحتاج شبكات تعدد الإرسال بتقسيم الطول الموجي الخشن (CWDM) إلى وحدات معدد الإرسال / مزيل تعدد الإرسال (MUX / DEMUX) لدمج وتقسيم الإشارات الضوئية متعددة الأطوال الموجية.تسمى هذه الوحدات بشكل عامCWDM MUX / DEMUX.إلى جانب البصريات السلبية الموثوقة للغاية (على سبيل المثال ،CWDM SFP / SFP + جهاز الإرسال والاستقبال) ، تتيح نماذج CWDM MUX / DEMUX للمشغلين الاستفادة الكاملة من عرض النطاق الترددي الليفي المتاح في الحلقة المحلية وبنى المؤسسة.توفر GEZHI Photonics سلسلة من وحدات CWDM MUX / DEMUX مع أكثر من 18 قناة (20 نانومتر متباعدة) في تكوينات بسيطة أو مزدوجة
التطبيقات
• الوصول / شبكات مترو CWDM
• WDM PON
• شبكات المؤسسة
سمات
حدود:
| وصف | وحدة | دقيقة | عادي | الأعلى. | |||
| اختياري فقدان القناة | ديسيبل | 1.0 | 1.5 | ||||
| تمرير عرض النطاق | نانومتر | 13 | 15 | ||||
| التسطيح | ديسيبل | 0.3 | 0.5 | ||||
| عزل القناة المجاورة | ديسيبل | 30 | 35 | ||||
| عزل القناة غير المجاورة | ديسيبل | 35 | 40 | ||||
| الاتجاهية | ديسيبل | 50 | |||||
| PDL | ديسيبل | 0.2 | |||||
| PMD | ملاحظة | 0.2 | |||||
| الأعلى.قوة | ميغاواط | 300 | |||||
| تمرير فقدان إدخال القناة | ص | ديسيبل | 1.0 | 1.5 | |||
| أ | 1.5 | 2.5 | |||||
| الطول الموجي للقناة | نانومتر |
1471 1491 1511 1531 1551 1571 1591 1611 يمكن اختيارها عند الطلب أو أي 4 قنوات بين 1260-1625 |
|||||
| درجة حرارة التشغيل | درجة مئوية | -10 ~ + 70 | |||||
| درجة حرارة التخزين | درجة مئوية | -40 ~ + 85 | |||||
| طَرد | مم | 44 (طول) × 28 (عرض) × 6 (ارتفاع) | |||||
8ch CCWDM وحدة الطيف
أبعاد الترحيل:
تطبيق CWDM على نظام الشبكة
معلومات الطلب:
| CCWDM8- | XXXX- | X- | X- | XX- | X- | X |
| الطول الموجي | درجة | نوع الضفيرة | طول | الموصل | طَرد | |
|
1471 1491 1611 |
ص أ |
0 = ألياف عارية 1 = 900um أنبوب فضفاض 2 = كابل 2 مم 3 = كابل 3 مم |
05 = 0.5 م 10 = 1.0 م 15 = 1.5 م |
0 = لا شيء 1 = FC / الكمبيوتر الشخصي 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = LC 6 = آخرون |
0 = قياسي 1 = خاص |
|
|
