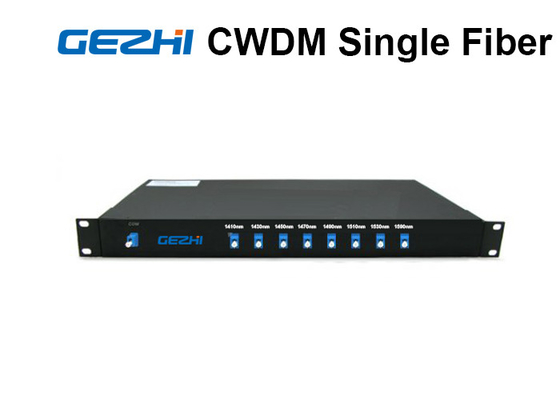

8 قنوات CWDM Mux Demux Simplex Uni - اتجاهي 1RU Rack Mount Mount Single Fiber

Simplex CWDM MUX

يعمل معدد الإرسال (MUX) مع مزيل تعدد الإرسال (DEMUX) على الجانب الآخر لنقل البيانات أحادية الاتجاه عبر ليف واحد.



GEZHI Photonics CWDM Mux / Demux هي تقنية سلبية ، فهي تسمح بنقل أي بروتوكول عبر الرابط ، طالما أنه بطول موجة محدد (أي T1 عبر الألياف عند 1570 نانومتر يتم نقلها جنبًا إلى جنب مع إيثرنت بسرعة 10 جيجابت في الثانية عند 1590 نانومتر).يسمح هذا بالتدقيق المستقبلي طويل المدى للبنية التحتية للشبكات لأن معددات الإرسال تنكسر الضوء ببساطة بأي سرعة للشبكة ، بغض النظر عن البروتوكول الجاري نشره.

توفر GEZHI Photonics مجموعة كاملة منCWDM مسك الغزال Demuxوإضافة قطرة بصري معدد(OADM) تناسب جميع التطبيقات مثل: Gigabit & 10G Ethernet و SDH / SONET و ATM و ESCON والقناة الليفية و FTTx و CATV.ونحن نقدم تكوينات المنافذ الاختيارية مثل:اكسبريس بورتومنفذ الشاشةو1310nm منفذ تمرير النطاقومنفذ 1550 نانومتر لأجهزة الإرسال المتعددة هذه وفقًا لاختيار العميل.



تفاصيل اللوحة الأمامية



منفذ مشترك:

• تتوفر موصلات LC و SC و ST و FC.

المنفذ القياسي B 1310nm:

• يسمح لإشارة 1310nm قديمة بالمرور.وهذا يعني أنه يمكن أن يحمل بصريات LR وبصريات LX وما إلى ذلك.
• تتوفر موصلات LC و SC و ST و FC.

المنفذ القياسي C 1550nm:

• يسمح لإشارة إرث 1550 نانومتر بالمرور.وهذا يعني أنه يمكن أن يحمل بصريات ER وبصريات ZR وبصريات LX وبصريات ZX وما إلى ذلك.
• تتوفر موصلات LC و SC و ST و FC.

منفذ D Mux / Demux لأطوال موجية محددة:

• تتوفر موصلات LC و SC و ST و FC.
• متوافق مع معيار ITU G.657A1 كإعداد افتراضي.

منفذ E Express:

• يُمكِّن من تتابع وحدتي CWDM mux / demux ، مما يضاعف سعة القناة على رابط الألياف المشترك.
• عزل القناة هو 15 ديسيبل كإعداد افتراضي ، 16 ديسيبل ~ 40 ديسيبل متاح عند الطلب.
• تتوفر موصلات LC و SC و ST و FC.

منفذ الشاشة F:

• يربط أجهزة القياس / المراقبة ، مثل عدادات الطاقة أو أجهزة تحليل الشبكة ، بمخرجات الوحدة.
• عند الانتهاء من المراقبة ، افصل الأجهزة وترك الشبكة دون عائق.
• تتوفر موصلات LC و SC و ST و FC.
• نسبة النقر هي 5٪ كإعداد افتراضي ، 1٪ ، 2٪ ، 3٪ ، أو 10٪ متاحة عند الطلب.

يعتمد التخطيط الفعلي على نوع الموصل المختار بالإضافة إلى عوامل أخرى.ومع ذلك ، يظل المخطط الرئيسي كما هو ، فنحن نقدم تكوينات منافذ اختيارية مثل: منفذ Express ، ومنفذ مراقب ، ومنفذ نطاق مرور 1310 نانومتر ومنفذ 1550 نانومتر لأجهزة الإرسال المتعددة هذه وفقًا لاختيار العميل ، عند الاستخدام مع 1310 نانومتر القديمة SDH / SONET ، CWDM الأطوال الموجية 1270 ، 1290 ، يجب عدم استخدام 1310 و 1330 و 1350 نانومتر. عند الاستخدام مع أطوال موجية SDN / SONET القديمة 1550 نانومتر ، يجب عدم استخدام CWDM 1510 و 1530 و 1550 و 1570 و 1590 نانومتر.



تفاصيل البند GEZHI Photonics 8 قنوات CWDM mux في منفذ واحد 1U RackCom هو simplex1U 19 inch Rack Mount Housing وهي مجهزة بمنافذ تكوين مثل الشاشة ، منفذ Express وفقًا لاختيار العميل (انظر الخيارات) اللوحة الأمامية مجهزة بمحولات وفقًا لاختيار العميل (انظر خيارات) سلبية ، لا تتطلب طاقة كهربائية.(MTBF حوالي 500 سنة) خسارة إدخال منخفضة سهلة التركيب ولا تتطلب أي تكوين أو صيانة منشأة تصنيع ISO 9001
