| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-8CH CWDM |
| الـ MOQ: | 1 |
| السعر: | Get Latest Price |
| Delivery Time: | 2 ~ 7 أيام عمل |

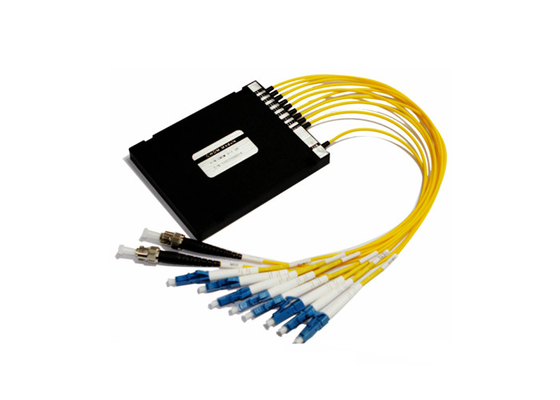

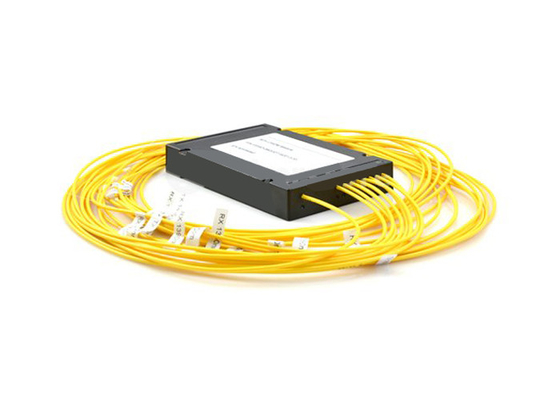

8 قنوات CWDM Mux Demux Module 1470 ~ 161nm LC لنظام شبكات النقل البصري
تقدم GEZHI Photonics مجموعة كاملة من وحدات CWDM Mux-Demux ووحدات معدد إضافة إسقاط بصري (OADM) لتناسب جميع أنواع التطبيقات وحلول الشبكة.ومن أكثرها شيوعًا: Gigabit & 10G Ethernet و SDH / SONET و ATM و ESCON والقناة الليفية و FTTx و CATV.
معدد تقسيم الطول الموجي الخشن ذو 8 قنوات من GEZHI Photonics (CWDM Mux / Demux) 1470 ~ 1610nm موصل LC يستخدم الألياف المفردة في نظام شبكات النقل البصري تقنية طلاء الأغشية الرقيقة وتصميمًا خاصًا لتغليف البصريات الدقيقة غير المتدفق للربط المعدني.إنه يوفر فقدًا منخفضًا للإدخال ، وعزلًا عاليًا للقناة ، ونطاق تمرير عريضًا ، وحساسية منخفضة لدرجة الحرارة ، ومسارًا ضوئيًا خالٍ من الإيبوكسي.توفر منتجات CWDM Mux Demux الخاصة بنا ما يصل إلى 16 قناة أو حتى 18 قناة مضاعفة على ليف واحد.

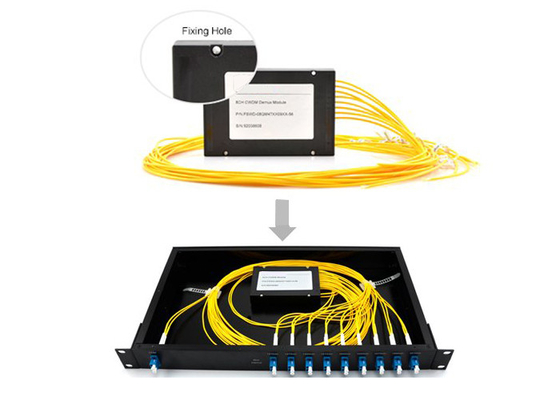

نظرًا لانخفاض فقدان الإدخال المطلوب في شبكات WDM ، يمكننا أيضًا إضافة "مكون التخطي" في وحدة CWDM Mux / Demux لتقليل IL كخيار.يشتمل نوع حزمة CWDM Mux / Demux القياسي على: حزمة صندوق ABS ، و LGX pakcage و 19 بوصة 1U رف.
سمات:
طلب
تخصيص:
| معامل | 4 قناة | 8 قناة | 16 قناة | ||||
| مسك | ديموكس | مسك | ديموكس | مسك | ديموكس | ||
| الطول الموجي للقناة (نانومتر) | 1270 ~ 1610 | ||||||
| دقة الطول الموجي للمركز (نانومتر) | ± 0.5 | ||||||
| تباعد القنوات (نانومتر) | 20 | ||||||
| قناة Passband (@ -0.5dB النطاق الترددي (نانومتر) | > 13 | ||||||
| خسارة الإدراج (ديسيبل) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| انتظام القناة (ديسيبل) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| قناة ريبل (ديسيبل) | 0.3 | ||||||
| العزلة (ديسيبل) | مجاور | غير متاح | > 30 | غير متاح | > 30 | غير متاح | > 30 |
| غير متجاورة | غير متاح | > 40 | غير متاح | > 40 | غير متاح | > 40 | |
| حساسية درجة الحرارة وفقدان الخمول (ديسيبل / ℃) | <0.005 | ||||||
| تحويل درجة حرارة الطول الموجي (نانومتر / ℃) | <0.002 | ||||||
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | <0.1 | ||||||
| تشتت وضع الاستقطاب | <0.1 | ||||||
| الاتجاهية (ديسيبل) | > 50 | ||||||
| خسارة العودة (ديسيبل) | > 45 | ||||||
| أقصى معالجة للطاقة (ميغاواط) | 300 | ||||||
| فتح درجة الحرارة (℃) | -5 ~ + 75 | ||||||
| درجة حرارة التخزين (℃) | -40 ~ 85 | ||||||
| أبعاد العبوة (مم) | الطول 100 × العرض 80 × الارتفاع 10 | الطول 140 × العرض 115 × الارتفاع 18 | |||||
قد تتغير المواصفات دون إشعار.
المواصفات المذكورة أعلاه للجهاز بدون موصل.
معلومات الطلبية
| CWDM | XX | X | XX | X | X | XX |
| عدد القنوات |
كونفي -النشوة |
القناة الأولى | نوع الألياف | طول الألياف | موصل الإدخال / الإخراج | |
|
04 = 4 قنوات 08 = 8 قنوات 16 = 16 قناة 18 = 18 قناة N = قناة N |
م = مسك الغزال D = Demux O = OADM |
27 = 1270 نانومتر …… 47 = 1470 نانومتر 49 = 1490 نانومتر …… 61 = 1610 نانومتر SS = خاص |

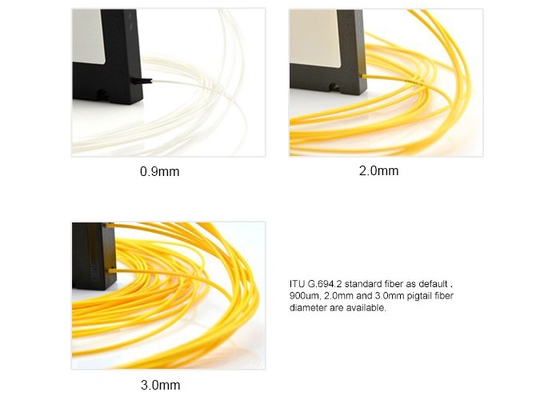

1 = ألياف عارية 2 = 900um أنبوب فضفاض 3 = 2 مم كابل 4 = 3 مم كابل |
1 = 1 م 2 = 2 م S = تحديد |
0 = لا شيء 1 = FC / APC 2 = إف سي / بيسي 3 = SC / APC 4 = SC / بيسي 5 = شارع 6 = LC S = تحديد |
نظام CWDM Mux Demux السلبي مع جهاز إرسال واستقبال CWDM SFP نشط
|
|
