| Brand Name: | GEZHI or OEM |
| رقم الطراز: | CWDM16CHMA |
| الـ MOQ: | 1 قطع |
| السعر: | Get Latest Price |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، باي بال ، ويسترن يونيون |

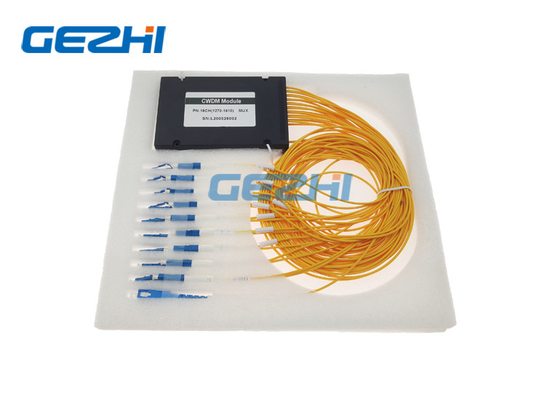

16CH موجة تقسيم المضاعف
تم تطوير تقنية تعدد الإرسال بتقسيم الموجة الخشنة (CWDM) GEZHI 16CH كوسيلة لزيادة سعة عرض النطاق الترددي لكابلات بيانات الألياف الضوئية.يقوم CWDM بتعدد إرسال إشارات حاملة بصرية متعددة في ألياف بصرية واحدة باستخدام أطوال موجية مختلفة من الضوء لنقل كل إشارة فردية.الطول الموجي لـ 16CH Wave Division Multiplexer هو 1260 ~ 1620nm للاختيار المخصص.يمكن أيضًا إضافة منفذ شاشة ومنفذ رمادي 1310 نانومتر حسب المتطلبات.
|
سمات |
التطبيقات |
|
|
مواصفات معدد تقسيم الموجة 16CH
تحديد
| معامل | 4 قناة | 8 قناة | 18 قناة | ||||
| مسك | ديموكس | مسك | ديموكس | مسك | ديموكس | ||
| الطول الموجي للقناة (نانومتر) | 1270 ~ 1610 | ||||||
| دقة الطول الموجي للمركز (نانومتر) | ± 0.5 | ||||||
| تباعد القنوات (نانومتر) | 20 | ||||||
| قناة Passband (@ -0.5dB النطاق الترددي (نانومتر) | > 13 | ||||||
| خسارة الإدراج (ديسيبل) | ≤1.6 | ≤2.5 | ≤3.5 | ||||
| انتظام القناة (ديسيبل) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| قناة ريبل (ديسيبل) | 0.3 | ||||||
| العزلة (ديسيبل) | مجاور | غير متاح | > 30 | غير متاح | > 30 | غير متاح | > 30 |
| غير متجاورة | غير متاح | > 40 | غير متاح | > 40 | غير متاح | > 40 | |
| حساسية درجة الحرارة وفقدان الخمول (ديسيبل / درجة مئوية) | <0.005 | ||||||
| تحويل درجة حرارة الطول الموجي (نانومتر / درجة مئوية) | <0.002 | ||||||
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | <0.1 | ||||||
| تشتت وضع الاستقطاب | <0.1 | ||||||
| الاتجاهية (ديسيبل) | > 50 | ||||||
| خسارة العودة (ديسيبل) | > 45 | ||||||
| أقصى معالجة للطاقة (ميغاواط) | 300 | ||||||
| فتح درجة الحرارة (درجة مئوية) | -5 ~ + 75 | ||||||
| درجة حرارة التخزين (درجة مئوية) | -40 ~ 85 | ||||||
| أبعاد العبوة (مم) | L100 × W80 × H10 أو L140xW115xH18 | ||||||
| CWDM | قناة التباعد | عدد القنوات | إعدادات | القناة الأولى | نوع الألياف | طول الألياف | موصل الإدخال / الإخراج |
| C = شبكة CWDM | 04 = 4 قنوات 08 = 8 قنوات 16 = 16 قناة 18 = 18 قناة N = قناة N |
م = مسك الغزال D = Demux O = OADM |
27 = 1270 نانومتر …… 47 = 1470 نانومتر 49 = 1490 نانومتر …… 61 = 1610 نانومتر SS = خاص |
1 = ألياف عارية 2 = 900um أنبوب فضفاض 3 = 2 مم كابل 4 = كابل 3 مم |
1 = 1 م 2 = 2 م S = تحديد
|
0 = لا شيء FA = FC / APC = FC / الكمبيوتر الشخصي 3 = SC / APC 4 = SC / بيسي 5 = شارع 6 = LC S = تحديد |
|
|
