| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x18-CWDM-S |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |

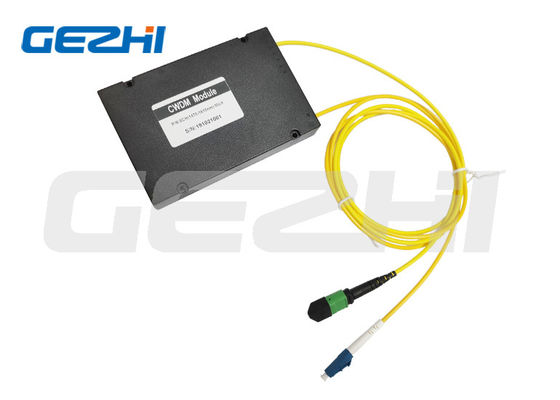

18CH CWDM Mux Demux Module 1270 ~ 1610nm خسارة منخفضة BIDI CWDM
GEZHI 18CH منخفضة الخسارة BIDI CWDM استنادًا إلى تقنية مرشح الأغشية الرقيقة العازلة للكهرباء والتي تم تصميمها للتكامل في الوصول منخفض التكلفة وشبكات المترو.GEZHI 18CH CWDM عبارة عن معدد إرسال بصري يمكنه مضاعفة ما يصل إلى 18 مصدرًا من مصادر CWDM على ألياف بصرية واحدة مع فقدان إدخال رابط 3.5dB فقط.عبوتها بواسطة صندوق ABS 120 * 80 * 18 مم مع أنبوب فضفاض 900um ، 1 متر ، موصل COM-SC / UPC ، خرج آخر بموصل LC / UPC.يحتوي مرشح 18CH CWDM على عزل عالي للقناة وبالتالي يمكن استخدامه في نظام ثنائي الاتجاه.يمكن استخدام الوحدة كمُعدد إرسال أو مزيل إرسال وتستخدم فتحة واحدة في إطار أو يمكن استخدامها ، بشكل مستقل ، في صندوق N.
سمات
- تجانس جيد وفقدان إدخال منخفض
- خسارة تعتمد على الاستقطاب المنخفض
- استقرار بيئي ممتاز
التطبيقات
تخصيص
|
معامل |
وحدة |
18CH CWDM | ||
| مسك | ديموكس | |||
| الطول الموجي للقناة | نانومتر |
1270 ~ 1610 نانومتر |
||
|
الطول الموجي المركز |
نانومتر | ± 0.5 | ||
| قناة التباعد | نانومتر | 20 | ||
|
قناة باس باند |
نانومتر | > 14 | ||
| ماكس خسارة الإدراج | ديسيبل | <5.5 أو<3.5 مع تخطي | <5.5 أو <3.5 مع تخطي | |
| قناة الريبل | ديسيبل | 0.3 | ||
|
عزلة |
المجاور | ديسيبل | > 30 | |
| غير متجاورة | ديسيبل | > 40 | ||
|
الخمول فقدان درجة الحرارة |
ديسيبل / ℃ |
<0.005 |
||
|
درجة حرارة الطول الموجي |
نانومتر / ℃ |
<0.002 | ||
|
يعتمد على الاستقطاب |
ديسيبل | <0.1 | ||
|
وضع الاستقطاب |
ديسيبل | <0.1 | ||
| الاتجاهية | ديسيبل | > 50 | ||
| تعويض الخساره | ديسيبل | > 45 | ||
| أقصى قدر من معالجة الطاقة | ميغاواط | 300 | ||
| فتح درجة الحرارة | ℃ | -5 ~ + 75 | ||
| درجة حرارة التخزين | ℃ | -40 ~ 85 | ||
| أبعاد الحزمة | مم | L120x80x18.5 سم | ||
ملاحظة: 1. التخصيص متاح.
2. المحدد مع الموصل
معلومات الطلبية
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| عدد القنوات | نوع الوحدة | نوع الكابل | طول الألياف | موصل الإدخال |
انتاج | الموصل |
|||||||
| CWDM | 01 = 1 قناة 02 = 2 قناة 03 = 3 قنوات 04 = 4 قنوات ...... 16 = 16 قناة 17 = 17 قناة 18 = 18 قناة |
0 = 100 × 80 × 10 مم 1 = 142x102x14.5 ملم 2 = صندوق LGX 3 = 19 ″ 1U رف X = آخرون |
00 = لا شيء 09 = 900 ميكرومتر أنبوب فضفاض 20 = 2.0 مم 30 = 3.0 مم |
05 = 0.5 م 10 = 1.0 م 15 = 1.5 م 30 = 3.0 م 40 = 4.0 م 50 = 5.0 م ...... |
0 = لا شيء LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = حسب الطلب |
0 = لا شيء |
التصفية المتتالية
حزمة 18CH BIDI CWDM
وحدة 18CH BIDI CWDM
|
|
