OXC RS232 1100nm 19 "1x8 وحدة التبديل البصري متعدد الأوضاع

1xN Multimode Optical Switch Module 19 "هيكل الرف

يوفر مفتاح المنشور 1 × 8 لشركة GEZHI Photonics Co.، Ltd اختيار القناة بين ألياف إدخال واحدة وواحد من ثمانية ألياف إخراج.يتم تشغيله كهربائيًا ويعمل بشكل مستقل عن معدل البيانات وتنسيق الإشارة.شركة GEZHI الضوئيات المحدودة محول المنشور 1x8 الخاص بـ 1x8 موجود في 19 "1U Rackmount مع التحكم RS232 و RJ45 Ethernet Remote Management.

ميزات

فقدان إدخال منخفض ، تبديل سريع

لوحة عرض LED.عرض مرئي ، عملية مريحة

التحكم RS232 و RJ45 Ethernet Remote Management
SerialNet ، موثوقية عالية ، استقرار عالي
إشارة انتقال شفافة.استقرار وموثوقية عالية
يمكن إعداد القناة والفاصل الزمني للمسح التلقائي

التطبيقات

OXC ، OLP ، ROADM
تبديل الطول الموجي لنظام الاختبار
تبديل القناة لنظام الاستشعار البصري

تخصيص

المعلمات	وحدة	المؤشرات
نوع الوحدة		FSW-1x8-MM-FP
نطاق الطول الموجي	نانومتر	800 ~ 1100 نانومتر
اختبار الطول الموجي	نانومتر	850 نانومتر
فقدان الإدراج	ديسيبل	النوع.≤0.8 ديسيبل ، حد أقصى 1.5 ديسيبل
التكرار	ديسيبل	≤ 0.02
تعويض الخساره	ديسيبل	35
الحديث المتبادل	ديسيبل	70
المكتبة الرقمية العالمية	ديسيبل	≤ 0.25
PDL	ديسيبل	≤ 0.05
قوة بصرية	ميغاواط	500 ينًا يابانيًا
تبديل الوقت	السيدة	≤10 مللي ثانية (القناة المجاورة)
نوع الألياف	أم	9/125
موصل		FC / الكمبيوتر
ميناء المراقبة		منفذ RJ45 و RS-232
مصدر طاقة العمل (نوع المكونات)	الخامس	التيار المتردد: 100 240 (50/60 هرتز)
استهلاك الطاقة	دبليو	＜ 10
درجة حرارة التشغيل	℃	-10 60
بحجم	مم	1U: 483 × 230 × 45



رف فقدان الإدراج المنخفض 1 × N (N≤16) معدات التبديل البصري FSW-1X8-U

صأنيل لشرح:

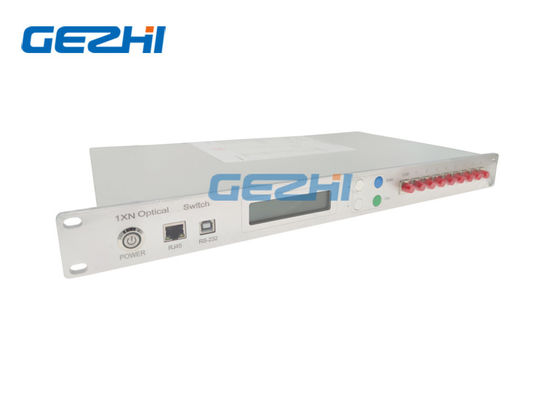

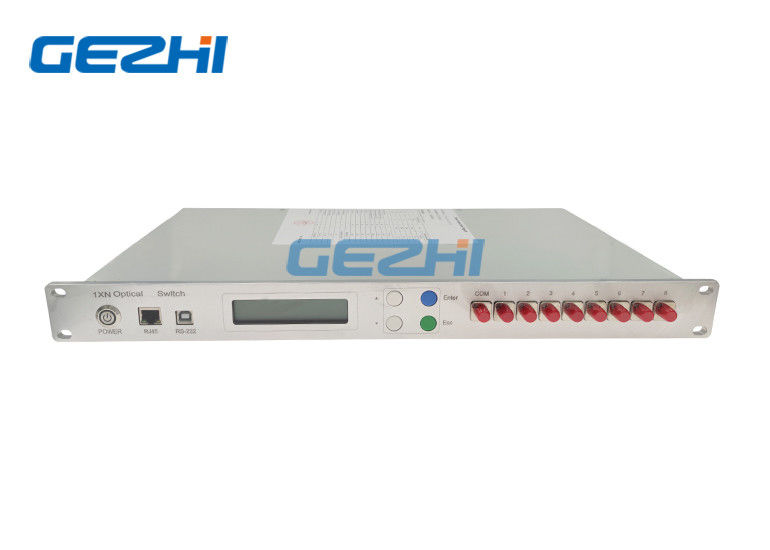

أمامي لوجة

◆قوة: مفتاح رئيسي لإمدادات الطاقة

◆RJ45:واجهة إدارة شبكة الاتصالات ؛

◆RS-232:Rs- واجهة تسلسلية ؛واجهة الاتصال التسلسلي RS232 ؛

◆LCD:الأجهزة التي تعرض المعلومات مباشرة ؛

◆▲: مفتاح للتحرك لأعلى ؛ ▼: مفتاح للتحرك لأسفل ؛ أدخل: مفتاح لتحديد ؛

زر Esc فى الكيبورد: مفتاح للإلغاء ؛

◆كوم،1 ~ 8:واجهة الألياف

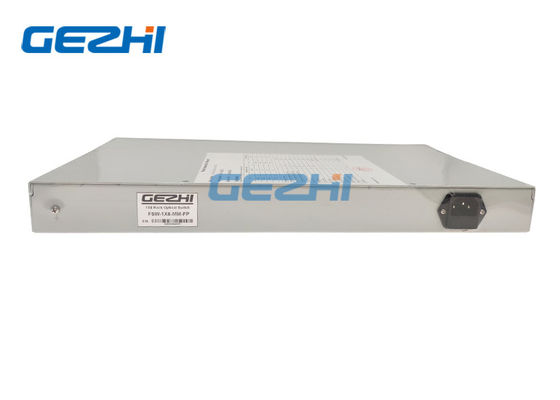

اللوحة الخلفية

◆AC:100~ 240الخامس: واجهة سلك الطاقة
