| Brand Name: | GEZHI or OEM |
| رقم الطراز: | CCWDM-1x12 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

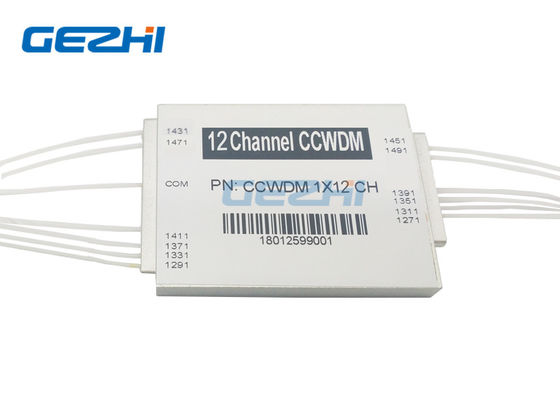

12 قناة وحدات معدة تقسيم الطول الموجي الخشنة المدمجة
ال 12 قناة وحدات معدة تقسيم الطول الموجي الخشنة المدمجةمن GEZHI تعني إضافة سعة لشبكة الألياف الضوئية الخاصة بك دون تثبيت ألياف إضافية.يوفر زيادة عرض النطاق الترددي وزيادة الإيرادات من مصنع الألياف القديمة في واحدة من أصغر حزم الصناعة.ال12 قناة وحدات معدة لتقسيم الطول الموجي الخشنة المدمجة يعتمد على تقنية مرشح الأغشية الرقيقة وتغليف المعادن البصرية الدقيقة.
ال12 قناة وحدات معدة تقسيم الطول الموجي الخشنة المدمجة يمكن استبدال منتجات CWDM المستخدمة في الاتصالات السلكية واللاسلكية ، وشبكات الشركات ، وتلفزيون الكابل ،شبكات PON ، ومجالات أخرى.يجعل انخفاض الإدراج المنخفض وحدة CCWDM توهين إشارة أقل عند استخدامها ، وبالتالي تقليل متطلبات الطاقة لمرسل الإشارة.
|
المميزات |
التطبيقات |
|
|
مواصفات
| معامل | 10 الفصل | 12Ch | 14 الفصل | 16 CH | 18Ch | |
| الطول الموجي التشغيلي (نانومتر) | 1260 ~ 1620 | |||||
| الطول الموجي للقناة (نانومتر) | 1270،1290 ، ... ، 1590،1610 ، أو 1271،1291 ، ... ، 1591،1611 | |||||
| تباعد القناة (نانومتر) | 20 | |||||
| نطاق مرور القناة (نانومتر) | CWL +/- 6.5nm | |||||
| خسارة الإدراج (ديسيبل) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | .02.0 | |
| تموج القناة (ديسيبل) | .40.4 | |||||
| العزلة (ديسيبل) | متاخم | > 30 | ||||
| غير مجاور | > 40 | |||||
| تشتت وضع الاستقطاب (PS) | .20.2 | |||||
| الاستقطاب المعتمد على الخسارة | .20.2 | |||||
| الاتجاهية (ديسيبل) | > 45 | |||||
| خسارة العائد (ديسيبل) | > 45 | |||||
| التعامل مع الطاقة القصوى (ميغاواط) | 500 | |||||
| درجة حرارة التشغيل (℃) | -5 ~ + 70 | |||||
| درجة حرارة التخزين (℃) | -40 ~ 85 | |||||
| نوع الألياف | G657A1 | |||||
| موصل | سيتم تحديده لاحقًا | |||||
| أبعاد العبوة (مم) | طول 55 × عرض 35 × ارتفاع 8 | طول 55 × عرض 45 × ارتفاع 8 | ||||
12 قناة وحدات معدة تقسيم الطول الموجي الخشنة المدمجة
معلومات الطلبية
| ترتيب | رقم القناة | نوع ضفيرة | الأساسية الطول | الإنحراف (مم) | موصل |
| CC = CCWDM |
10 = 10 قناة 41 = 4 + UPG 80 = 8 قناة 81 = 8 + UPG1 82 = 8 + UPG2 12 = 12 قناة ...... |
0 = 250um 1 = 900um
|
0 = 0.5 م 1 = 1 م |
1 = طول 55 × عرض 35 × ارتفاع 8 2 = طول 55 × عرض 45 × ارتفاع 8
|
0 = بلا 5 = LC / APC 7 = أخرى |
تكنولوجيا الفضاء الحر الفريدة
ال 12 قناة تعتمد وحدات معدد تقسيم الطول الموجي الخشنة المدمجة على تقنية Free-Space ، والتي تستخدم انتشار الضوء في الفضاء الحر لنقل البيانات لاسلكيًا.داخل الجهاز ، تتالي قنوات الإشارة المجاورة بشعاع متوازي بدلاً من الألياف.توفر وحدات معدد تقسيم الطول الموجي الخشنة المدمجة ذات القنوات البالغ عددها 12 قناة الكثير من المساحة لصندوق العبوة ، كما أن الصنعة الفريدة تساعد أيضًا CCWDM Mux Demux مع فقدان إدخال منخفض.
12 قناة صغيرة الحجم المدمجة الخشنة الطول الموجي وحدات معدد واحد حل الألياف
12 قناة وحدات معدة تقسيم الطول الموجي الخشنة المدمجة
رسم ميكانيكي
النوع 1
النوع 2
|
|
