| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | CCWDM-1x8 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |

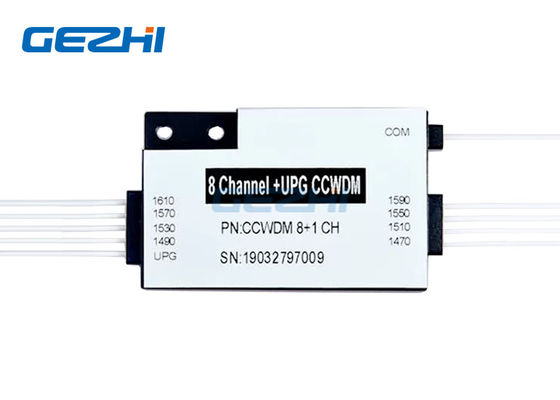

8 قنوات CCWDM Mini Module Free Space Cascading Technology
GEZHI متخصصة في منتجات CCWDM المجهزة والموثوقة والمخصصة بناءً على متطلبات العملاء.تعتمد وحدة CCWDM المدمجة (CCWDM) الخاصة بفقدان الإدراج المنخفض على بصريات المساحة الحرة ولديها تماثل أفضل مقابل تصميمات مرشح الأغشية الرقيقة (TFF).تقدم GEZHI المعزولة العالية ، ملفات PDF CCWDM منخفضة معلمات عالية الجودة تصل إلى 18 حل قناة ويمكن أن تتضمن منفذ ترقية 1310nm ومنافذ اختبار / مراقبة أيضًا.
يمكن أن تحل محل منتجات CWDM المستخدمة في الاتصالات وشبكات الشركات وشبكات PON وتلفزيون الكابل وغيرها من المجالات.يجعل انخفاض الإدراج المنخفض وحدة CCWDM توهين إشارة أقل عند استخدامها ، وبالتالي تقليل متطلبات الطاقة لمرسل الإشارة.
|
المميزات |
التطبيقات |
|
|
معلومات الطلبية
| ترتيب | رقم القناة | نوع ضفيرة | الأساسية الطول | أسرة صرفية(مم) | موصل |
| CC = CCWDM |
40 = 4 قناة 41 = 4 + UPG 80 = 8 قناة 81 = 8 + UPG1 82 = 8 + UPG2 ...... |
0 = 250um 1 = 900um
|
0 = 0.5 م 1 = 1 م |
1 = طول 55 × عرض 35 × ارتفاع 8 2 = طول 46 × عرض 28 × ارتفاع 6 |
0 = بلا 5 = LC / APC 7 = أخرى |
مواصفات
| معامل | 4 الفصل | 4 + UPG | 8 الفصل | 8 + UPG1 | 8 + UPG2 | ||
| الطول الموجي التشغيلي (نانومتر) | 1260 ~ 1620 | ||||||
| الطول الموجي للقناة (نانومتر) | 1270،1290 ، ... ، 1590،1610 ، أو 1271،1291 ، ... ، 1591،1611 | ||||||
| نطاق الطول الموجي UPG منفذ (نانومتر) | لا | سيتم تحديده لاحقًا | لا | 1260 ~ 1360 | 1260 ~ 1457 | ||
| تباعد القناة (نانومتر) | 20 | ||||||
| نطاق مرور القناة (نانومتر) | CWL +/- 6.5nm | ||||||
| خسارة الإدراج (ديسيبل) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| تموج القناة (ديسيبل) | .30.3 | ||||||
| العزلة (ديسيبل) | متاخم | > 30 | |||||
| غير مجاور | > 40 | ||||||
| عزل UPG (ديسيبل) | لا | > 15 | لا | > 15 | > 15 | ||
| تشتت وضع الاستقطاب (PS) | .20.2 | ||||||
| الاستقطاب التابع للخسارة (ديسيبل) | .20.2 | ||||||
| الاتجاهية (ديسيبل) | > 45 | ||||||
| خسارة العائد (ديسيبل) | > 45 | ||||||
| التعامل مع الطاقة القصوى (ميغاواط) | 500 | ||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 75 | ||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85 | ||||||
| نوع الألياف | G657A1 | ||||||
| موصل | سيتم تحديده لاحقًا | ||||||
| أبعاد العبوة (مم) | طول 55 × عرض 35 × ارتفاع 8 أو طول 46 × عرض 28 × ارتفاع 6 | ||||||
تكنولوجيا الفضاء الحر الفريدة
تتبنى وحدة CCWDM المصغرة المكونة من 8 قنوات تقنية Free-Space ، التي تستخدم انتشار الضوء في المساحة الخالية لنقل البيانات لاسلكيًا.داخل الجهاز ، تتالي قنوات الإشارة المجاورة بشعاع متوازي بدلاً من الألياف.هذا يوفر الكثير من المساحة لصندوق العبوات ، كما أن الصنعة الفريدة تساعد CCWDM Mux Demux مع فقدان إدخال منخفض.
8 قنوات CCWDM Mini Module Free Space Cascading Technology
رسم ميكانيكي
النوع 1
النوع 2
|
|
