| Brand Name: | GEZHI or OEM |
| رقم الطراز: | CCWDM-18CH |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

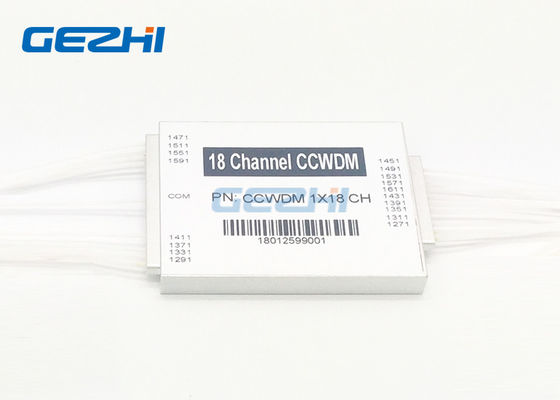

18 قناة مدمجة CWDM MUX / DEMUX Module
إن وحدات CCWDM (CWDM المدمجة) من GEZHI تعني إضافة السعة لشبكة الألياف الضوئية الخاصة بك دون تثبيت ألياف إضافية.يوفر زيادة عرض النطاق الترددي وزيادة الإيرادات من مصنع الألياف القديمة في واحدة من أصغر حزم الصناعة.تعتمد وحدة CCWDM على تقنية مرشح الأغشية الرقيقة وتغليف المعادن الدقيقة بالربط المعدني.وهي تعمل عند أطوال موجات تباعد القنوات 20nm لشبكة CWDM
من 1270 نانومتر إلى 1610 نانومتر أو 1271 نانومتر إلى 1611 نانومتر.
المميزات | التطبيقات |
|
|
مواصفات
| معامل | 10 الفصل | 12Ch | 14 الفصل | 16 CH | 18Ch | |
| الطول الموجي التشغيلي (نانومتر) | 1260 ~ 1620 | |||||
| الطول الموجي للقناة (نانومتر) | 1270،1290 ، ... ، 1590،1610 ، أو 1271،1291 ، ... ، 1591،1611 | |||||
| تباعد القناة (نانومتر) | 20 | |||||
| نطاق مرور القناة (نانومتر) | CWL +/- 6.5nm | |||||
| خسارة الإدراج (ديسيبل) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | .02.0 | |
| تموج القناة (ديسيبل) | .40.4 | |||||
| العزلة (ديسيبل) | متاخم | > 30 | ||||
| غير مجاور | > 40 | |||||
| تشتت وضع الاستقطاب (PS) | .20.2 | |||||
| الاستقطاب المعتمد على الخسارة | .20.2 | |||||
| الاتجاهية (ديسيبل) | > 45 | |||||
| خسارة العائد (ديسيبل) | > 45 | |||||
| التعامل مع الطاقة القصوى (ميغاواط) | 500 | |||||
| درجة حرارة التشغيل (℃) | -5 ~ + 70 | |||||
| درجة حرارة التخزين (℃) | -40 ~ 85 | |||||
| نوع الألياف | G657A1 | |||||
| موصل | سيتم تحديده لاحقًا | |||||
| أبعاد العبوة (مم) | طول 55 × عرض 35 × ارتفاع 8 | طول 55 × عرض 45 × ارتفاع 8 | ||||
معلومات الطلبية
| ترتيب | رقم القناة | نوع ضفيرة | الأساسية الطول | الإنحراف (مم) | موصل |
| CC = CCWDM | 10 = 10 قناة | 0 = 250um | 0 = 0.5 م | 1 = طول 55 × عرض 35 × ارتفاع 8 | 0 = بلا |
تكنولوجيا الفضاء الحر الفريدة
تتبنى وحدة CWDM Mux / DEMUX المدمجة البالغ عددها 18 قناة تقنية Free-Space ، التي تستخدم انتشار الضوء في الفضاء الحر لنقل البيانات لاسلكيًا.داخل الجهاز ، تتالي قنوات الإشارة المجاورة بشعاع متوازي بدلاً من الألياف.هذا يوفر الكثير من المساحة لصندوق العبوات ، كما أن الصنعة الفريدة تساعد CCWDM Mux Demux مع فقدان إدخال منخفض.

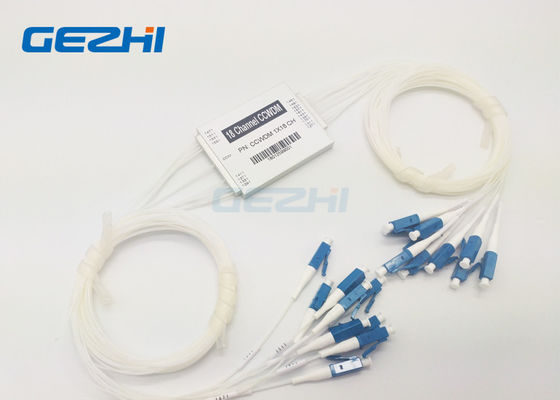

18 قناة مدمجة CWDM MUX / DEMUX Module
رسم ميكانيكي
النوع 1
النوع 2
