| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 2CH OADM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

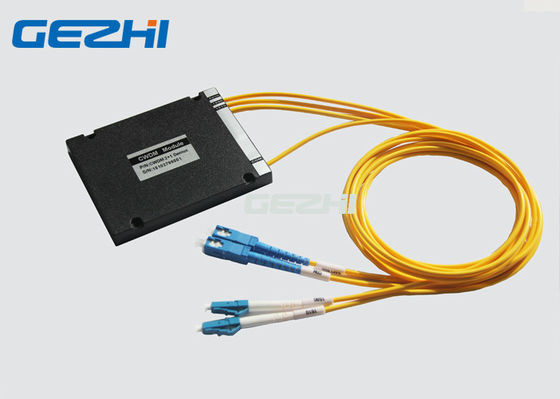

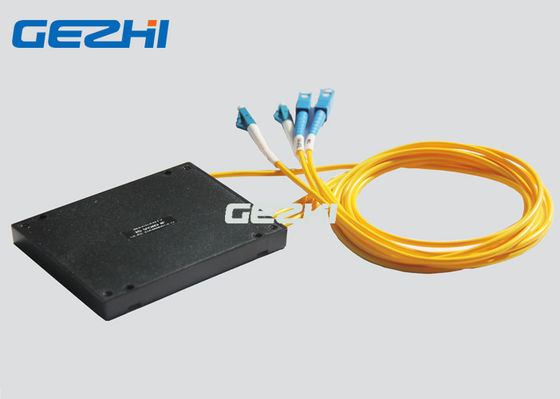

1510 / 1590nm CWDM OADM الوحدة النمطية 2 قناة بصرية إضافة إسقاط معدد واحد الألياف
وحدة GEZHI 1510 / 1590nm CWDM OADM عبارة عن ألياف مفردة بقناتين بطول موجة CWDM 1510nm و 1590 nm.تجمع وحدة 1510 / 1590nm CWDM OADM بين قنوات الطول الموجي وألياف نقل بصرية.تُستخدم وحدة Gezhi 1510 / 1590nm CWDM OADM في أنظمة WDM لتعدد الإرسال أو إزالة تعدد الإرسال وتوجيه إشارات الألياف البصرية ، بشكل انتقائي إضافة وإسقاط فردي أو مجموعات من قنوات الطول الموجي من تيار CWDM.
تتوفر وحدات CWDM OADM في تكوينات أحادية الجانب (شرق أو غرب) وتكوين مزدوج (شرق وغرب).يستخدم كل جهاز CWDM OADM من GEZHI أطوال موجية من 1270 نانومتر إلى 1610 نانومتر أو 1271 إلى 1611 نانومتر مع تباعد 20 نانومتر.
المميزات
خسارة الإدراج منخفضة
من جانب واحد من الشرق أو الغرب
شبكات OADM مرنة
لا حاجة للطاقة الكهربائية.
التطبيقات
تطبيق خلوي
إضافة وإسقاط بصري
شبكة Acess
شبكة WDM
اتصالات
تخصيص
|
معامل |
وحدة |
2CH CWDM OADM | ||
| أضف | قطرة | |||
| طول موجة القناة | نانومتر | 1510،1590 نانومتر | ||
|
الطول الموجي المركزي صحة |
نانومتر | ± 0.5 | ||
| قناة التباعد | نانومتر | 20 | ||
|
قناة المرور (@ النطاق الترددي -0.5 ديسيبل |
نانومتر | > 13 | ||
| فقدان الإدراج | ديسيبل | <1.0 | <1.0 | |
| تموج القناة | ديسيبل | 0.3 | ||
|
عزل |
متاخم | ديسيبل | > 30 | |
| غير مجاور | ديسيبل | > 40 | ||
|
درجة حرارة فقدان القصور حساسية |
ديسيبل / ℃ |
<0.005 |
||
|
درجة حرارة الطول الموجي التحول |
نانومتر / ℃ |
<0.002 | ||
|
استقطاب تابع خسارة |
ديسيبل | <0.1 | ||
|
وضع الاستقطاب تشتت |
ديسيبل | <0.1 | ||
| الاتجاهية | ديسيبل | > 50 | ||
| تعويض الخساره | ديسيبل | > 45 | ||
| التعامل مع الطاقة القصوى | ميغاواط | 300 | ||
| درجة حرارة التشغيل | ℃ | -20 ~ + 70 | ||
| درجة حرارة التخزين | ℃ | -40 ~ 85 | ||
| البعد الحزمة | مم | طول 100 × 80 × 10 | ||
ملاحظة: 1. التخصيص متاح.
2. محدد بموصل
رسم
الغرب أو الشرق
يسقط أو يضيف قناة واحدة محددة الطول الموجي من ألياف الشبكة في إرسال أحادي التخدير.
قناتان 1510 و 1590 نانومتر CWDM يضيفان ويؤثران معدد إرسال EAST أو WEST لنقل البيانات ثنائية الاتجاه عبر الألياف المفردة.
2 قناة بصرية إضافة قطرة إسقاط معدد تصفية المتتالية
