| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 2CH-OADM-C-WE |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |

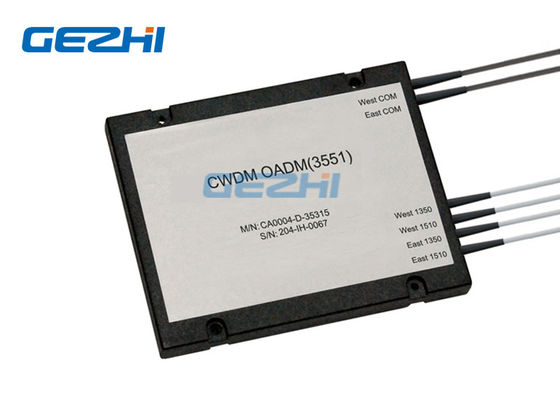

واحد الألياف البصرية 2CH إضافة وإسقاط OADM الوحدة الغربية والشرقية BIDI الإرسال
GEZHI's One Fiber 2CH Optical Add & Drop OODM Module West and East BIDI Transmission مع CWDM الطول الموجي 1350nm و 1510 nm.تجمع وحدة الإرسال البصري OADM Module & OADM One Fiber 2CH الضوئية الغربية والشرقية BIDI بين قنوات الطول الموجي على ليف الإرسال البصري.يتم استخدام إرسال وإسقاط OADM Module Module West and East BIDI من Gezhi's Fiber Fiber 2CH الضوئية في أنظمة WDM لتعدد الإرسال أو إزالة تعدد الإرسال وتوجيه إشارات الألياف البصرية ، بشكل انتقائي إضافة وإسقاط فردي أو مجموعات من قنوات الطول الموجي من تيار CWDM.هذا 2CH بصري إضافة وإسقاط وحدة OADMمتوفرة في تكوينات مزدوجة الوجه (شرق وغرب) تدعم حتى طولين موجيين على ليف واحد.
|
المميزات عمل الألياف واحد خسارة الإدراج منخفضة على الوجهين الشرقي والغربي شبكات OADM مرنة لا حاجة للطاقة الكهربائية
|
التطبيقات إضافة وإسقاط بصري اتصالات شبكة WDM شبكة Acess شبكات المسافات الطويلة
|
تخصيص
|
معامل |
وحدة |
2CH CWDM OADM | ||
| أضف | قطرة | |||
| طول موجة القناة | نانومتر | 1350 و 1510 نانومتر | ||
|
الطول الموجي المركزي صحة |
نانومتر | ± 0.5 | ||
| قناة التباعد | نانومتر | 20 | ||
|
قناة المرور (@ النطاق الترددي -0.5 ديسيبل |
نانومتر | > 15 | ||
| فقدان الإدراج | ديسيبل | <0.9 | <0.9 | |
| تموج القناة | ديسيبل | 0.3 | ||
|
عزل |
متاخم | ديسيبل | > 30 | |
| غير مجاور | ديسيبل | > 40 | ||
|
درجة حرارة فقدان القصور حساسية |
ديسيبل / ℃ |
<0.005 |
||
|
درجة حرارة الطول الموجي التحول |
نانومتر / ℃ |
<0.002 | ||
|
استقطاب تابع خسارة |
ديسيبل | <0.1 | ||
|
وضع الاستقطاب تشتت |
ديسيبل | <0.1 | ||
| الاتجاهية | ديسيبل | > 50 | ||
| تعويض الخساره | ديسيبل | > 45 | ||
| التعامل مع الطاقة القصوى | ميغاواط | 300 | ||
| درجة حرارة التشغيل | ℃ | -20 ~ + 70 | ||
| درجة حرارة التخزين | ℃ | -40 ~ 85 | ||
| البعد الحزمة | مم | طول 100 × 80 × 10 | ||
ملاحظة: 1. التخصيص متاح.
2. محدد بموصل
رسم
2Channel CWDM OADM West and East على ألياف مفردة
تسقط القناة الفردية وتضيف نفس القناة مرة أخرى إلى ألياف الشبكة في الإرسال على الوجهين.
يضيف 21 قناة و 1350 نانومتر و 1510 نانومتر CWDM معدد إرسال وإسقاط لـ EAST و WEST لنقل البيانات ثنائية الاتجاه عبر الألياف المفردة.
2 قناة بصرية إضافة إسقاط معدد غرب وشرق تصفية المتتالية
2 قناة OADM معدد وحدة إضافة وإسقاط 1350 و 1510 nm غربا وشرقا الألياف المفردة
|
|
