| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 1CH OADM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |

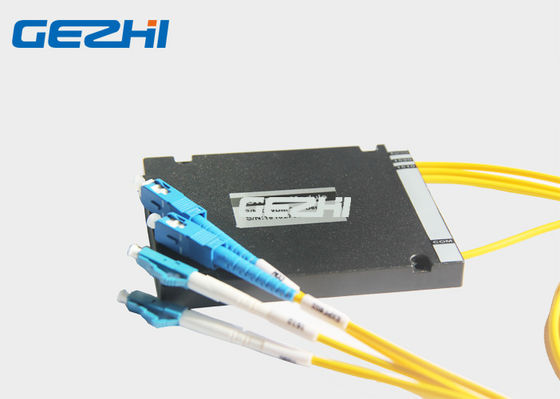

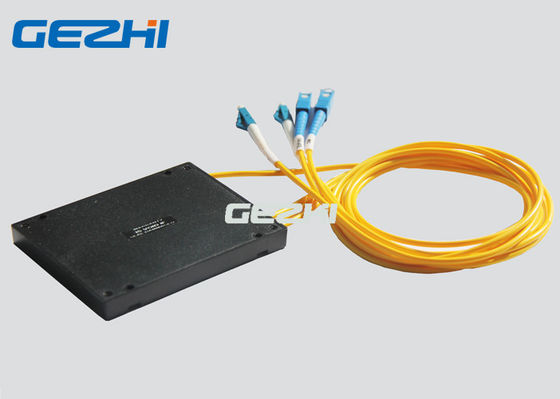

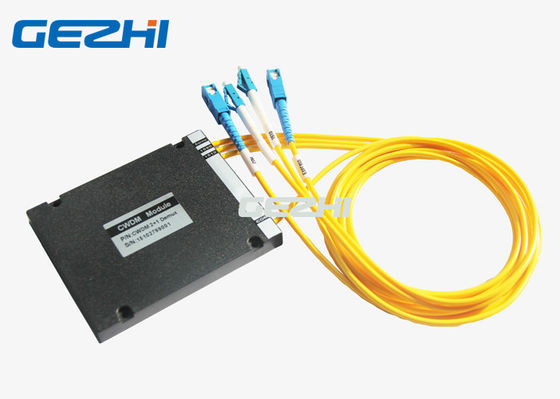

1 قناة OADM معدد وحدة إضافة وإسقاط 1350nm الغرب والشرق
تقوم وحدة OADM Multiplexer من GEZHI بإضافة وإسقاط 1350nm غربًا وشرقًا بقناة واحدة من الطول الموجي CWDM1350nm.تجمع وحدة OADM Multiplexer ذات القناة الواحدة إضافة وإسقاط 1350nm غربًا وشرقًا قنوات الطول الموجي على ليف إرسال بصري.يتم استخدام وحدة إضافة وإسقاط 1350nm غربًا وشرقًا من وحدة GeADhi 1 قناة OADM في أنظمة WDM من أجل تعدد الإرسال أو إزالة تعدد الإرسال وتوجيه إشارات الألياف البصرية ، بشكل انتقائي إضافة وإسقاط فردي أو مجموعات من قنوات الطول الموجي من تيار CWDM.
المميزات
خسارة الإدراج منخفضة
على الوجهين الشرقي والغربي
لا حاجة للطاقة الكهربائية
شبكات OADM مرنة
التطبيقات
إضافة وإسقاط بصري
تطبيق خلوي
اتصالات
شبكة Acess
شبكة WDM
تخصيص
|
معامل |
وحدة |
1CH CWDM OADM | ||
| أضف | قطرة | |||
| طول موجة القناة | نانومتر | 1350 نانومتر | ||
|
الطول الموجي المركزي صحة |
نانومتر | ± 0.5 | ||
| قناة التباعد | نانومتر | 20 | ||
|
قناة المرور (@ النطاق الترددي -0.5 ديسيبل |
نانومتر | > 13 | ||
| فقدان الإدراج | ديسيبل | <0.6 | <0.6 | |
| تموج القناة | ديسيبل | 0.3 | ||
|
عزل |
متاخم | ديسيبل | > 30 | |
| غير مجاور | ديسيبل | > 40 | ||
|
درجة حرارة فقدان القصور حساسية |
ديسيبل / ℃ |
<0.005 |
||
|
درجة حرارة الطول الموجي التحول |
نانومتر / ℃ |
<0.002 | ||
|
استقطاب تابع خسارة |
ديسيبل | <0.1 | ||
|
وضع الاستقطاب تشتت |
ديسيبل | <0.1 | ||
| الاتجاهية | ديسيبل | > 50 | ||
| تعويض الخساره | ديسيبل | > 45 | ||
| التعامل مع الطاقة القصوى | ميغاواط | 300 | ||
| درجة حرارة التشغيل | ℃ | -20 ~ + 70 | ||
| درجة حرارة التخزين | ℃ | -40 ~ 85 | ||
| البعد الحزمة | مم | طول 100 × 80 × 10 | ||
ملاحظة: 1. التخصيص متاح.
2. محدد بموصل
رسم
1Channel CWDM OADM West and East على ألياف مفردة
تسقط القناة الفردية وتضيف نفس القناة مرة أخرى إلى ألياف الشبكة في الإرسال على الوجهين.
قناة واحدة 1350nm CWDM تضيف وتسقط معدد إرسال EAST و WEST لنقل البيانات ثنائية الاتجاه عبر الألياف المفردة.
1 قناة بصرية إضافة إسقاط معدد مرشح الغرب والشرق المتتالي
1 قناة OADM معدد وحدة إضافة وإسقاط 1350nm الغرب والشرق الألياف المفردة
|
|
