| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 1x16 DWDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |

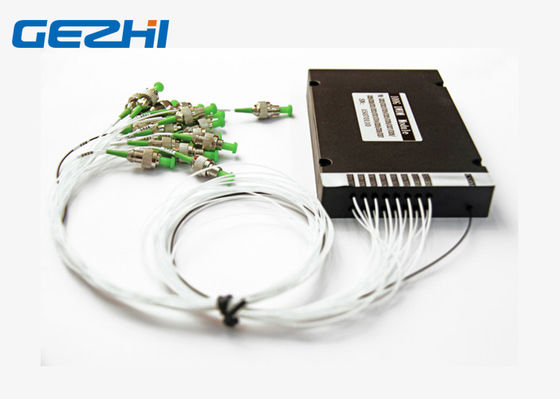

1x16 CH وحدة DWDM Mux الخاملة 100 جيجا هرتز C22 ~ C37 الطول الموجي FC / APC
تتداخل قنوات GEZHI السلبية DWDM مع نطاق تمرير قنوات CWDM في خسارة إدخال منخفضة لنطاق C- النطاق 1531 نانومتر و 1551 نانومتر ، والتي تسكن المنطقة الطبيعية لخسائر بصرية منخفضة في الألياف الزجاجية ، مما يسمح بمد أقصى وصول لتقنية DWDM.هذا DWDM Mux السلبي مع 16 طول موجة C22 ، C23 ، C24 ، C25 ، C26 ، C27 ، C28 ، C29 ، C30 ، C31 ، C32 ، C33 ، C34 ، C35 ، C36 ، C37 التعبئة في صندوق ABS 120x80x10mm.
عادة ما يتم استخدام DWDM Mux السلبي للإرسال لمسافات طويلة حيث يتم تعبئة الأطوال الموجية بإحكام معًا عبر النطاق C ، حتى 48 طولًا موجيًا في شبكة 100 جيجا هرتز (0.8 نانومتر).إنه بروتوكول شفاف ويتناسب مع التطبيقات بما في ذلك SDH / SONET و 10 / 1G Ethernet و 16/8/4/2 / 1G Fiber Channel و CATV و FTTX.
المميزات
فقدان إدخال بصري منخفض
تقنية WDM السلبية الموثوقة
قابلة للتطوير للشبكات الحلقية
تصميم نمطي غير بارز
الامتثال ل RoHS
التطبيقات
شبكات المسافات الطويلة
شبكات مترو
أنظمة WDM الكثيفة
الكيبل التلفزيوني وصلات الألياف البصرية
شبكات الوصول / المؤسسة
تخصيص
| معامل | وحدة | 16CH DWDM Mux أو Demux | |
| رقم القناة | - | 16 قناة | |
| طول الموجة العملية | نانومتر | C22 إلى C37 الطول الموجي | |
| الطول الموجي المركزي للقناة | نانومتر | شبكة ITU-TDWDM | |
| قناة المرور | نانومتر | 0.8 (100 جيجا هرتز) | |
| خسارة الإدراجPB | ديسيبل | <4.8 ديسيبل أو<3.5 ديسيبل مع تخطي | |
| مراقبة Mux 1٪ | ديسيبل | <24.3 | |
| مراقبة Demux 1٪ | ديسيبل | <21.5 | |
| عزل قناة مجاورة | ديسيبل | > 30 | |
| عزل @ قناة غير مجاورة | ديسيبل | > 40 | |
| تموج Passband | ديسيبل | <0.3 | |
| الاستقطاب المعتمد على الخسارة | ديسيبل | <0.3 | |
| تشتت وضع الاستقطاب | ملاحظة | <0.1 | |
| الاتجاهية وخسارة العائد | ديسيبل | الاتجاهية:> 50 خسارة العائد:> 45 | |
| مناولة الطاقة | ميغاواط | <500 | |
| موصل | - | FC / APC أو حسب الطلب | |
| نوع الألياف | - | SMF-28e أو حسب الطلب | |
| درجة حرارة التشغيل | ℃ | -5 ~ +75 | |
| درجة حرارة التخزين | ℃ | -40 ~ +85 | |
| أبعاد العبوة | مم | صندوق ABS 120 * 80 * 18mm أو حسب الطلب | |

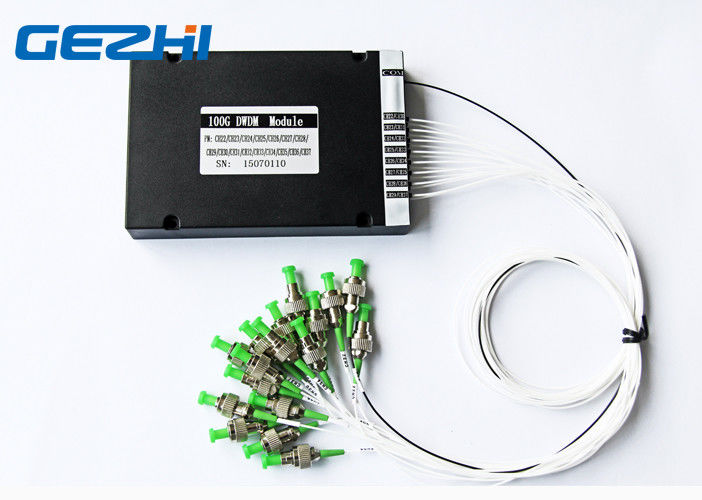

GEZHI 16 قناة DWDM السلبي Mux إلى Demux Module
|
|
