| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 4CH OADM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

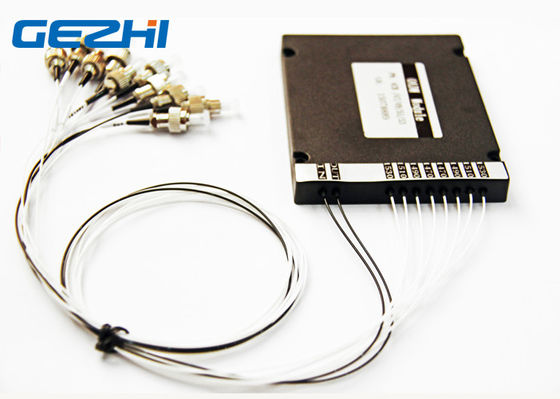

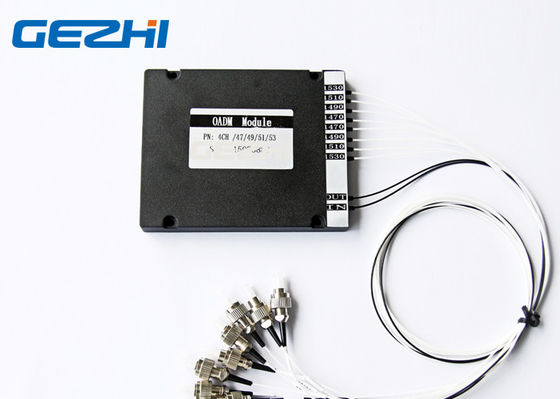

4 قناة البصرية إضافة قطرة متعددة معدد الألياف 1470/1490/1510/1530 nm
إن جهاز الإرسال المتعدد البصري من GEZHI عبارة عن ألياف مفردة بأربع قنوات من الطول الموجي CWDM 1470nm 1490nm 1510nm و 1530nm.يجمع معدد الإرسال والإسقاط البصري بين قنوات الطول الموجي وألياف الإرسال البصرية.تُستخدم أجهزة Gezhi's 4CH CWDM OADM في أنظمة WDM لتعدد الإرسال أو إزالة تعدد الإرسال وتوجيه إشارات الألياف الضوئية ، بشكل انتقائي إضافة وإسقاط فردي أو مجموعات من قنوات الطول الموجي من تيار CWDM.
تتوفر وحدات CWDM OADM في تكوينات أحادية الجانب (شرق أو غرب) وتكوين مزدوج الجانب (شرق وغرب) تدعم حتى أربعة أطوال موجية.يستخدم كل جهاز CWDM OADM من GEZHI أطوال موجية من 1270 نانومتر إلى 1610 نانومتر أو 1271 إلى 1611 نانومتر مع تباعد 20 نانومتر.
المميزات
شبكات OADM مرنة
4 قناة الشرق والغرب
عقد وصول متوسطة المدى للتضخيم والتشتت
لا حاجة للطاقة الكهربائية.
التطبيقات
تطبيق خلوي
مكبر الألياف الضوئية
شبكة Acess
مراقبة الخط
شبكة WDM
اتصالات
تخصيص
|
معامل |
وحدة |
4CH CWDM OADM | ||
| أضف | قطرة | |||
| طول موجة القناة | نانومتر | 1470،1490،1510،1530 نانومتر | ||
|
الطول الموجي المركزي صحة |
نانومتر | ± 0.5 | ||
| قناة التباعد | نانومتر | 20 | ||
|
قناة المرور (@ النطاق الترددي -0.5 ديسيبل |
نانومتر | > 13 | ||
| فقدان الإدراج | ديسيبل | 1.5 | 1.5 | |
| تموج القناة | ديسيبل | 0.3 | ||
|
عزل |
متاخم | ديسيبل | > 30 | |
| غير مجاور | ديسيبل | > 40 | ||
|
درجة حرارة فقدان القصور حساسية |
ديسيبل / ℃ |
<0.005 |
||
|
درجة حرارة الطول الموجي التحول |
نانومتر / ℃ |
<0.002 | ||
|
استقطاب تابع خسارة |
ديسيبل | <0.1 | ||
|
وضع الاستقطاب تشتت |
ديسيبل | <0.1 | ||
| الاتجاهية | ديسيبل | > 50 | ||
| تعويض الخساره | ديسيبل | > 45 | ||
| التعامل مع الطاقة القصوى | ميغاواط | 300 | ||
| درجة حرارة التشغيل | ℃ | -5 ~ + 75 | ||
| درجة حرارة التخزين | ℃ | -40 ~ 85 | ||
| البعد الحزمة | مم | طول 100 × 80 × 10 | ||
ملاحظة: 1. التخصيص متاح.
2. محدد بموصل
رسم
الغرب والشرق
تسقط القناة الفردية وتضيف نفس القناة مرة أخرى إلى ألياف الشبكة في الإرسال على الوجهين.
أربع قنوات 1470،1490،1510،1530nm CWDM لإضافة وإسقاط معدد إرسال EAST & WEST لنقل البيانات ثنائية الاتجاه عبر الألياف المفردة.
موصل مخصص
|
نوع الموصل يتوفر موصل مختلف ، LC / SC / FC ، لتلبية احتياجاتك المختلفة في المواقف المختلفة.
|
النوع البولندي تم تصميم UPC لنقل الإشارات الرقمية.يُفضل استخدام APC لنقل إشارات الفيديو RF وتطبيقات FTTx. |
|
|
|
|
