| Brand Name: | GEZHI or OEM |
| رقم الطراز: | CWDM04M47ASA |
| الـ MOQ: | 1ص |
| السعر: | قابل للتفاوض |
| Payment Terms: | T/T، ويسترن يونيون |

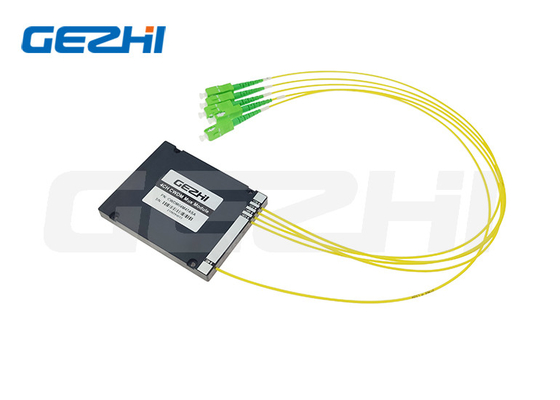

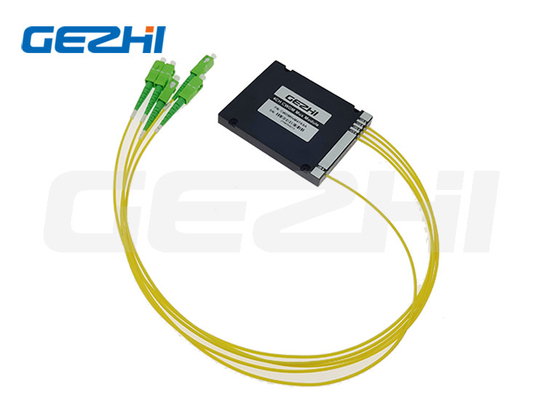

استقرار عالية وموثوقية 4CH وحدة CWDM MUX،1470/1490/1510/1530nm CWDM ABS box
وصف المنتج
تتكون وحدة 4CH CWDM من GEZHI Photonics من TFF (مرشح الفيلم الرقيق) ، والذي يحتوي على مجموعة متنوعة من خيارات حجم الحزمة وطول الموجة.أو عقدة MAN الأساسية ذات القدرة الكبيرة للغاية، يستخدم على نطاق واسع في الاتصالات 5G ، MAN ، الشبكات العمود الفقري ومراكز البيانات الخ.
جيهزي فوتونكس مجموعة كاملة من مضاعفات الـ WDM متوافقة مع RoHs، Telcordia GR-1209 و GR-1221.
الخصائص
1خسارة إدراج منخفضة
2عزل القناة العليا
3.استقرار عالية وموثوقية
التطبيق
1نظام WDM
2.5G الاتصالات
3مركز البيانات
المواصفات
|
المعلم
|
الوحدة
|
CWDM Mux أو Demux
|
|
رقم القناة
|
-
|
4CH
|
|
مساحة القناة
|
nm
|
20 |
|
طول الموجة المركزي للقناة
|
nm
|
1470/1490/1510/1530 |
|
شريط المرور
|
nm
|
λ@ITU ±7.5nm |
|
خسارة الإدراج @PB
|
ديسيبل | <1.5 |
|
العزل @ القناة المجاورة
|
ديسيبل | >30 |
|
العزل @ القناة غير المجاورة
|
ديسيبل | >40 |
|
شريط المرور ريبل
|
ديسيبل
|
<0.3 |
|
الخسارة المعتمدة على الاستقطاب
|
ديسيبل
|
<0.10 |
|
وضع الاستقطاب التشتت
|
ps
|
<0.15 |
|
التوجيه وخسارة العائد
|
ديسيبل
|
>50 |
|
معالجة الطاقة
|
mW
|
< 500 |
|
نوع الألياف
|
- | SMF-28e أو مخصصة |
|
المرفق
|
- | أس سي/أب سي |
|
درجة حرارة العمل
|
°C | -10~+70 |
|
درجة حرارة التخزين
|
°C | -40~+85 |
|
حجم الحزمة
|
ملم
|
ABS: 100*80*10
|
الرسم
معلومات الطلب
|
CWDM
|
عدد القنوات
|
التكوين
|
نوع الوحدة
|
النوع
|
طول الألياف
|
رابط
|
|
CWDM
|
01=1CH
02=2CH
03=3CH
04=4CH
......
16=16CH
18=18CH
|
M=Mux
D=دموكس
A=Mux + Demux
|
A1=صندوق ABS 100x80x10mm
A2 = صندوق ABS 120x80x18mm
A3 = مربع ABS 140x115x15mm
L1=LGX 129*29*130mm
L2=LGX إدراج في 2slot رف
L4=LGX إدراج في رف 4slot
R1=19" 1 U رف
R2=2سلاوت 19′′1U رف
R4=4سلاوت 19′′1U رف
X = مخصصة
|
09=900um
أنبوب فضفاض
20=2.0 ملم
30=3.0 ملم
|
05=0.5 م
10=1.0 م
15=1.5m
S = تحديد
|
00=لا شيء
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S = تحديد
|
الأسئلة الشائعة
س1:هل يمكنني الحصول على طلب عينة؟ ما هو MOQ الخاص بك؟
|
|
