| Brand Name: | GEZHI or OEM |
| رقم الطراز: | CWDM08MA00905LP |
| الـ MOQ: | 1ص |
| السعر: | قابل للتفاوض |
| Payment Terms: | T/T، ويسترن يونيون |

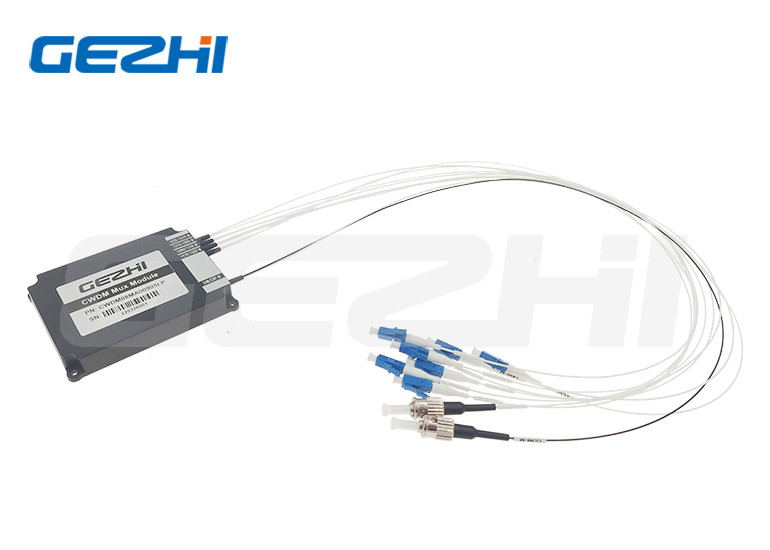

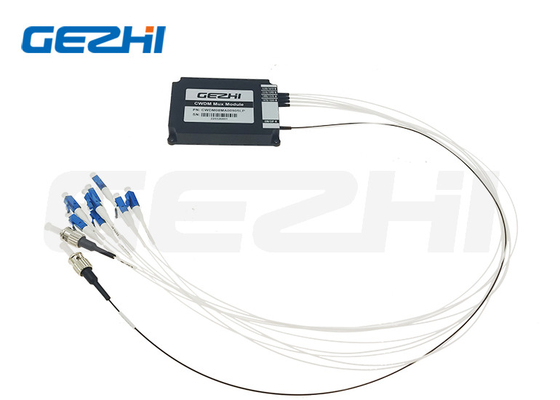

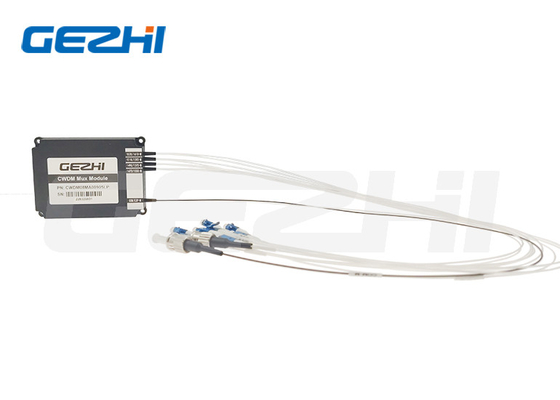

الـ WDMs الـ 8 القناة CWDM Mux Module Division Multiplexers
الوصف
يستخدم مضاعف تقسيم طول الموجة الخام (CWDM Mux / Demux) تكنولوجيا طلاء الأفلام الرقيقة وتصميمًا خاصًا لتغليف البصريات الدقيقة غير المتدفقة. ويوفر خسارة إدراج منخفضة ،عزل قناة عالية، نطاق مرور واسع، حساسية درجة حرارة منخفضة، ومسار بصري خال من البروكسيد.
الخصائص
* عزلة عالية
* انخفاض خسارة الإدراج
* حساسية استقطاب منخفضة
* النطاق العريض
* استقرار وموثوقية ممتازة
* خالية من الايبوكسي على المسار البصري
التطبيقات
* أنظمة WDM لشبكة المترو / الوصول
* الاتصالات
* إضافة / إسقاط متعدد البصريات
* مراقبة الشبكة
حجم الحزمة
المواصفات
| المعلم | 4 قنوات | 8 قنوات | 16 قناة | ||||
| مكس | ديموكس | مكس | ديموكس | مكس | ديموكس | ||
| طول الموجة في القناة (nm) | 1270 إلى 1610 أو 1271 إلى 1611 | ||||||
| مسافة القناة (nm) | 20 | ||||||
| نطاق النطاق السريع للقناة (@-0.5dB) | ≥13 | ||||||
| خسارة الإدراج (dB) | ≤1.5 | ≤2.5 | منخفضة≤3.5، القياسية≤4.5 | ||||
| العزل (dB) | مجاورة | ≥30 | |||||
| غير مجاورة | ≥40 | ||||||
| حساسية درجة حرارة خسارة الإدراج (dB) | ≤0.5 | ||||||
| التغير في درجة حرارة طول الموجة (nm/°C) | ≤0.002 | ||||||
| الخسارة المعتمدة على الاستقطاب (dB) | ≤0.2 | ||||||
| وضع الاستقطاب التشتت (ps) | ≤0.1 | ||||||
| التوجيه (dB) | ≥50 | ||||||
| خسارة العودة (dB) | ≥45 | ||||||
| أقصى قدر من الطاقة (mW) | 300 | ||||||
| درجة حرارة التشغيل (°C) | -10 إلى +70 | ||||||
| درجة حرارة التخزين (°C) | -40 إلى +85 | ||||||
| أبعاد الحزمة (ملم) | L100 × W80 × H10 | L120 × W80 × H18 | |||||
| 19" 1U رف التثبيت | |||||||
* المواصفات المذكورة أعلاه هي بدون مصابيح
** يمكن تقديم مواصفات أخرى بناء على طلب العميل.
معلومات الطلب
| CWDM | عدد القنوات | التكوين | نوع الوحدة | نوع الكابل | طول الألياف | رابط |
| CWDM | 01=1قناة 02=2 قناة 03=3 قناة 04=4 قناة ...... 16=16قناة 17=17قناة 18=18قناة |
M=Mux D=دموكس A=Mux+Demux |
A0 = صندوق ABS 80x60x12mm A1=صندوق ABS 100x80x10mm |
09=900um أنبوب فضفاض 20=2.0 ملم 30=3.0 ملم |
05=0.5m 10=1.0m 15 = 1.5m S = تحديد |
00=لا شيء LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S = تحديد |
|
|
