| الاسم التجاري: | GEZHI or OEM |

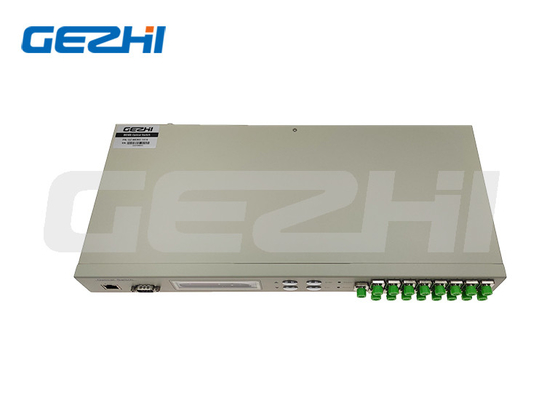

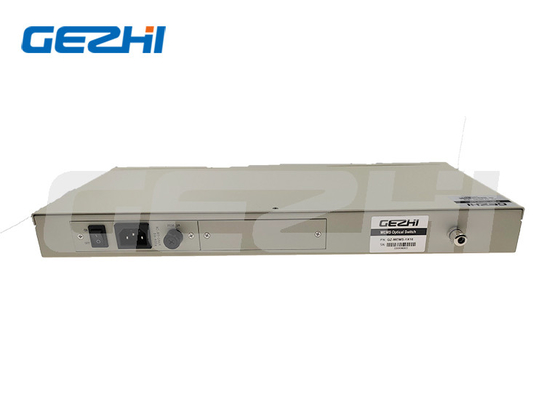

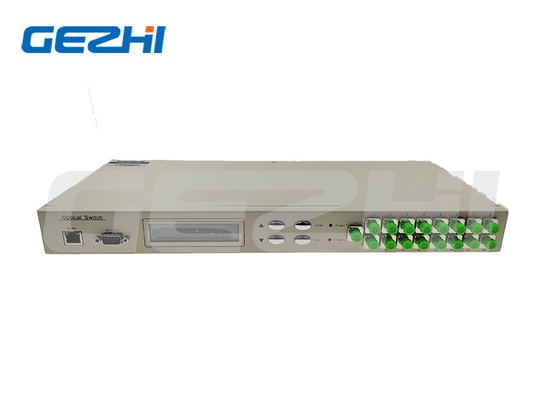

| رقم الطراز: | 1x16 MEMS التبديل البصري على حامل الرف |
| الـ MOQ: | 1ص |
| السعر: | US$369-US$2056 |
| شروط الدفع: | / تي تي، ويسترن يونيون |
يستخدم المفتاح البصري MEMS من GEZHI تكنولوجيا MEMS السيليكونية المتكاملة ، متوفرة في تكوينات متعددة القنوات من 1x4 حتى 1x256 وتكوينات المصفوفة MxN بما في ذلك 8x8 ، 16x16 ، 16x64 ،و قنوات 64x64تتضمن حزمة التبديل برامج تشغيل متوافقة CMOS / TTL وتتميز بعملية ثنائية الاتجاه لاستخدامها في اتجاه 1xN أو Nx1.
هذه المفاتيح البصرية MEMS 1xN توفر أداءً بصريًا ممتازًا وموثوقية عالية على مدى فترة حياة طويلة ، أثبتت في تطبيقات متطلبة عبر الاتصالات والطيران والفضاء ،والصناعات الأخرى.
| المعلم | الوحدة | 1 × 8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
|---|---|---|---|---|---|---|---|---|---|
| نطاق طول الموجة | nm | 850/1310 لMM أو 1260 ~ 1650 لSM أو مخصصة | |||||||
| اختبار طول الموجة | nm | 850/1310, 1310/1550 أو مخصصة | |||||||
| خسارة الإدراج (حد أقصى) | ديسيبل | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.7 | ≤1.7 | ≤2.0 | ≤2.2 | ≤2.4 |
| خسارة العائد | ديسيبل | إم إم ≥ 30، إس إم ≥ 45 | |||||||
| الصوت المتقاطع | ديسيبل | إم إم ≥ 30، إس إم ≥ 45 | |||||||
| PDL | ديسيبل | ≤0.10 | |||||||
| الـ WDL | ديسيبل | ≤0.30 | |||||||
| TDL | ديسيبل | ≤0.30 | |||||||
| التكرار | ديسيبل | ≤0.02 | |||||||
| وقت التحول | ms | ≤8 (القناة المجاورة) | |||||||
| الطاقة البصرية | mW | ≤500 | |||||||
| نوع الألياف | أمم | 9/125 | |||||||
| المرفق | / | FC، SC، LC، ST، SMA أو مخصصة | |||||||
| الميناء المراقب | / | RJ45 و RS232 أو مخصصة | |||||||
| إمدادات الطاقة | V | AC:220V (50/60Hz) أو DC:36V ~ 72V | |||||||
| درجة حرارة العمل | °C | -10 ~ +60 | |||||||
| درجة حرارة التخزين | °C | -40~+85 | |||||||
| أبعاد مصعد الرف | ملم | 1U L483XW230XH44.5 (إلى 32 قناة) تخصيص متاح 2U L483XW230XH89 (حتى 128 قناة) تخصيص متاح 3U L483XW230XH133.5 (إلى 256 قناة) تخصيص متاح |
|||||||
شكل الطلب: MEMS-1xN-X-XX-X-XX-XX-XX-XX-XX
| MEMS | الوضع | طول الموجة | الحزمة | نوع الألياف | إمدادات الطاقة | المرفق |
|---|---|---|---|---|---|---|
| 1x4 1 × 8 1x16 1x32 1x64 1x128 |
S = تحديد S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S = تحديد |
1U=1U ريك ماونت 2U=2U ريك ماونت 3U=3U ريك ماونت 4U=4U ريك ماونت S = تحديد |
M5=50/125 M6=62.5/125 S9=9/125 S = تحديد |
التيار المتردد = واحد 85 ~ 265 فولت DC = واحد 36 ~ 72V AA = ثنائي 85 ~ 265 فولت DD = مزدوج 36 ~ 72V AD = AC85 ~ 265V + DC36 ~ 75V |
00=لا يوجد FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S = تحديد |
|
|
