| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-المتداول |
| الـ MOQ: | 1ص |
| السعر: | قابل للتفاوض |
| Payment Terms: | / تي تي، ويسترن يونيون |

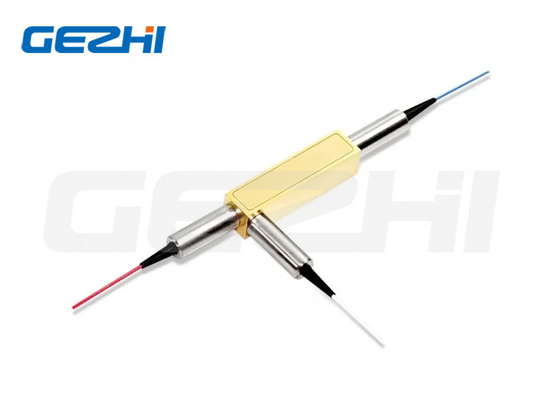

1064nm أجزاء ألياف ضوئية متداولة ألياف ضوئية وضع واحد مع FC APC Connector
وصف جهاز التداول بالألياف البصرية
موصل ضوئي هو جهاز ذو ثلاثة منافذ يسمح للضوء بالسفر في اتجاه واحد فقط.
إشارة تدخل الميناء 1 سوف تخرج من الميناء 2 مع خسارة ضئيلة، في حين أن إشارة تدخل الميناء 2 سوف تخرج من الميناء 3 مع خسارة ضئيلة. يواجه الضوء الذي يدخل الميناء 2 كمية كبيرة من الخسارة في الميناء 1.والضوء الذي يدخل الميناء 3 يواجه خسائر كبيرة في الميناءين 2 و 1.
أجهزة الدوران البصرية هي أجهزة غير متبادلة. وهذا يعني أن أي تغييرات في خصائص الضوء الناجمة عن مرورها عبر الجهاز لا تعكس عن طريق السفر في الاتجاه المعاكس.
خصائص موصلات الألياف البصرية
1عزلة عالية وخسارة عودة عالية
2.خسارة إدراج منخفضة و PDL
3مسار البصري خالي من الايبوكسي
تطبيقات أجهزة الدوران بالألياف البصرية
1إضافة-إسقاط تعدد
2أجهزة استشعار الألياف
3مضخات ثنائية الاتجاه
4أنظمة نقل إشارات ثنائية الاتجاه
5أجهزة تعويض التشتت اللونية في الخط
مواصفات أجهزة الدوران بالألياف البصرية
| البند | الوحدة | المعلمات | |||
| طول موجة التشغيل | nm | 1064 | |||
| عرض النطاق | nm | ± 5 | ±10 | ± 20 | ±30 |
| العزلة | ديسيبل | ≥25 | ≥23 | ≥20 | ≥20 |
| خسارة الإدراج @ العصابة،23°C | ديسيبل | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | ديسيبل | ≤0.2 | |||
| خسارة العائد | ديسيبل | ≥ 50 | |||
| الحديث المتقاطع | ديسيبل | ≥ 45 | |||
| PDL | ديسيبل | ≤ 0.1 | |||
| أقصى قدر من الطاقة البصرية | mW | ≤ 300 | |||
| نوع الألياف | / | مرحباً 1060 | |||
| درجة حرارة العملية | 0ج | 0 ~ 50 | |||
| درجة حرارة التخزين | 0ج | -40 ~ 85 | |||
| حجم الحزمة | ملم | 34x8.4x8.4 ((P1) | |||
ملاحظة:
أبعاد أجهزة الدورة الدورية للألياف البصرية ((ملم))
معلومات الطلب
| طول الموجة | عرض النطاق | نوع الألياف | طول الألياف | نوع الجهاز |
| 1.1064nm 2غيرها |
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
1ألياف 250 ميكرومتر 2ألياف 900 ميكرومتر 3. غيرها |
1.0.5 +/- 0.1 م 2. 1.0 +/- 0.1 م 3. غيرها |
0لا يوجد رابط 1FC/UPC 2FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6الـ MU/PC 7. غيرها |
|
|
